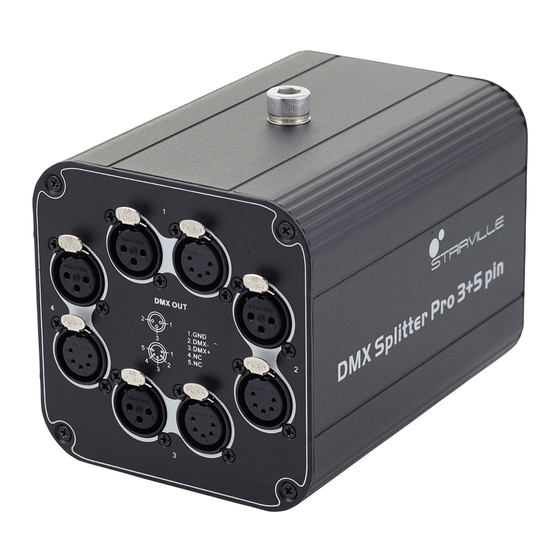

- Seite 1 DMX Splitter Pro 3+5 pin DMX-splitter bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.07.2017, ID: 340223 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Installation..............................15 Inbetriebnahme............................17 Anschlüsse und Bedienelemente....................20 Technische Daten............................ 23 Stecker- und Anschlussbelegungen....................24 Umweltschutz............................26 DMX Splitter Pro 3+5 pin... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Querverweise Verweise auf andere Stellen der Bedienungsanleitung erkennen Sie am vorangestellten Pfeil und der angegebenen Seitenzahl. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. - Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. DMX-splitter...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Verteilung der DMX-Signale von einer auf mehrere DMX-Ketten oder zur Gebrauch Verlängerung einer DMX-Kette bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
-
Seite 13: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Professioneller DMX-Splitter Pufferung, Verstärkung und Verteilung des DMX-512-Signals auf vier DMX-Ketten im Aktiv‐ betrieb Durchschleifen des DMX-512-Signals im Passivbetrieb 1 × DMX-Eingang 1 × passiver DMX-Ausgang 4 × aktive DMX-Ausgänge DMX-Eingänge und -Ausgänge jeweils drei- und fünfpolig ausgeführt Aktive Ausgänge galvanisch von den Eingängen getrennt Passive Ausgänge und Eingänge bis über 2000 V jeweils gegeneinander isoliert Kontroll-LEDs... -
Seite 15: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Installation WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
-
Seite 17: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. DMX Splitter Pro 3+5 pin... -
Seite 18: Dmx-Verbindungen
Inbetriebnahme DMX-Verbindungen Die folgende Grafik zeigt schematisch, wie Sie das Gerät in eine DMX-Konfiguration integrieren können. Verwenden Sie das Gerät (S) als letzten Bestandteil der DMX-Kette, die mit Ihrem DMX-Con‐ troller (C) beginnt. Verbinden Sie dazu den Ausgang des letzten Geräts mit dem Eingang des DMX-Splitters. - Seite 19 Inbetriebnahme DMX Splitter Pro 3+5 pin...
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente DMX-splitter... - Seite 21 Anschlüsse und Bedienelemente 1 [POWER OUT] Ausgangsbuchse (Power Twist) zur Versorgung angeschlossener Geräte mit Netzspannung. 2 [POWER IN] Eingangsbuchse (Power Twist) zur Spannungsversorgung des Geräts. Sobald der Netzstecker mit einer Netzsteck‐ dose verbunden wird, liegt Spannung an und das Gerät ist betriebsbereit. 3 Sicherungshalter.
- Seite 22 Anschlüsse und Bedienelemente 8 [DMX OUT] Passiver DMX-Ausgang zum Durchschleifen des Signals an ein angeschlossenes Gerät, drei- und fünfpolig ausgeführt. 9 [DMX OUT] 4 × aktive DMX-Ausgänge zum Puffern, Verstärken und Verteilen des Signals an weitere DMX-Ketten, drei- und fünf‐ polig ausgeführt.
-
Seite 23: Technische Daten
Technische Daten Technische Daten Versorgungsspannung 230 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Abmessungen (B × H × T) 156 mm × 120 mm × 120mm Gewicht 1,28 kg DMX Splitter Pro 3+5 pin... -
Seite 24: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... - Seite 25 Stecker- und Anschlussbelegungen DMX-Anschlüsse Eine fünfpolige XLR-Buchse dient als DMX-Ausgang, ein fünfpoliger XLR-Stecker dient als DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) frei / zweite Verbindung (DMX–) frei / zweite Verbindung (DMX+) DMX Splitter Pro 3+5 pin...
-
Seite 26: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
