EX
EX-
EX
-
-
47901
47901
47901

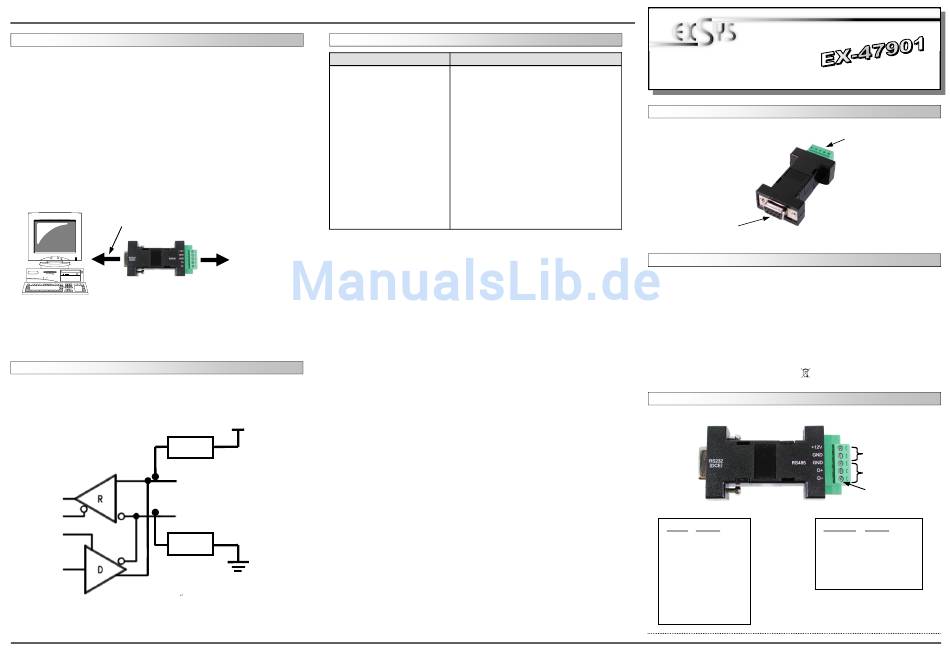

HARDWARE INSTALLATION:
Da die EX-47901 die RS-232 Power Eigenschaft unterstützt, benötigen Sie in den meisten
Fällen kein zusätzliches Netzteil. Mit der internen Stromschaltung nimmt die EX-47901 den
benötigten Strom von dem RS-232 Signal. In den nachfolgenden Punkten benötigen Sie aber
zusätzlichen Strom. Die +12V DC können an den 5 poligen Terminal Block angeschlossen
werden.
•
Wenn das RS-232 Kabel zu lang ist und das Signal nicht genügend Strom liefert.
•
Ihre RS-232 Schnittstelle unterstützt nur 3 Draht (TXD, RXD und GND) Signale, dann
haben Sie auch nicht genügend Strom.
1. Zur Vorsichtsmaßnahme machen Sie vor der Installation eine elektrostatische Entladun-
gen. Entfernen Sie eine mögliche potenzielle statische Entladungen von Ihrem Geräte,
indem Sie nach einschalten des Gerätes sich an einem blanken metallischen Gehäuse
entladen.
2. Suchen Sie einen freien RS-232 Anschluss (mit DB9 Stecker, konfiguriert als DTE) und
stecken Sie die DB9 Buchse der EX-47901 ein.
Zum RS-232 Port
3. Zum anschließen des RS-485 Anschlusses, schließen Sie das RS-485 Kabel an den 5 Pol
Terminal Block an. Der Konverter unterstützt nur RS-485 mit 2-Draht Half-Duplex Betrieb.
Bitte schließen Sie das Kabel gemäß der Beschriftung auf der EX-47901.
KONFIGURATION TERMINATOR:
Es hat zwei interne Terminatoren die konfiguriert werden wie auf der nachfolgenden Zeichnung:
4.7KΩ
DATA+
DATA-
4.7KΩ
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
47901
47901
47901
SPEZIFIKATIONEN:
Typ
RS-232 Anschluss:
RS-485 Anschluss:
RS-232 Signale:
RS-485 Signale:
Baud Rate:
Benötigter Strom:
Betriebs Temperatur
Betriebs Feuchtigkeit
Lager Temperatur
Zum RS-485 Gerät
+5V
Deutsch
Deutsch
Deutsch
Spezifikationen
DB9 Buchse (DEC)
5 Pin Terminal Blocks (Schraubbar)
TXD, RXD
RTS und CTS sind miteinander verbunden
DTR, DSR und DCD sind miteinander verbunden
DATA+, DATA– und GND
Nur Half-duplex Mode
115.2Kbps
5V/35mA (typ.)
0 bis 55° C (32 bis 132° F)
5 bis 95% RH
-20 bis 85° C (-4 bis 185° F)
3
User Manual
User Manual
Vers. 1.0 / 15.02.12
LAYOUT:
9-pin female DSUB RS-232
Connector (configured as DCE)
DESCRIPTION & TECNICAL INFORMATION:
Thank you for purchasing this Port-Powered RS-232 to RS-485 Converter. It is designed for
your PC, workstation, thin client, or server to provide instant half-duplex RS-485 serial port
expansion via the standard RS-232 port. It provides a DB9 female connector (DCE) that can be
connected directly to your PC's RS-232 port. Its advanced power circuits can get the power
from the standard RS-232 signals. However, in case the RS-232 cable is too long, or no hand-
shake lines are available, an external 12V DC power source can be applied to its terminal block
power input pins.
Compatibility:
RS-232
Operating system:
All operating system are supported
Connections:
1x 9-pin RS-232 (DCE), 1x 5-pin Terminal Block RS-485
Extent of delivery:
EX-47901, Manual
Certificates:
CE CE CE CE / FCC / RoHS / WEEE
DE97424562 / WHQL
CONNECTORS:
RS-232:
DB9F
DB9F Signal
5-pin TB
1
DCD (OUT)
2
TXD (OUT)
3
RXD (IN)
4
DTR (IN)
5
GND
6
DSR (OUT)
7
RTS (IN)
8
CTS (OUT)
9
GND
4
5 pin Terminal Block RS-485
Connector
Optional +12V DC
Power input
RS-485: 5 Pin
Terminal Blocks
Pin 1
Signal
1
D- (DATA-)
2
D+ (DATA+)
3
GND
4
GND
5
+12V (Input)
