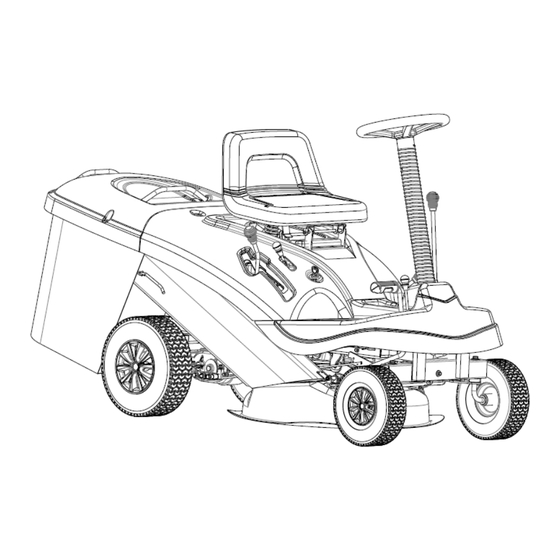

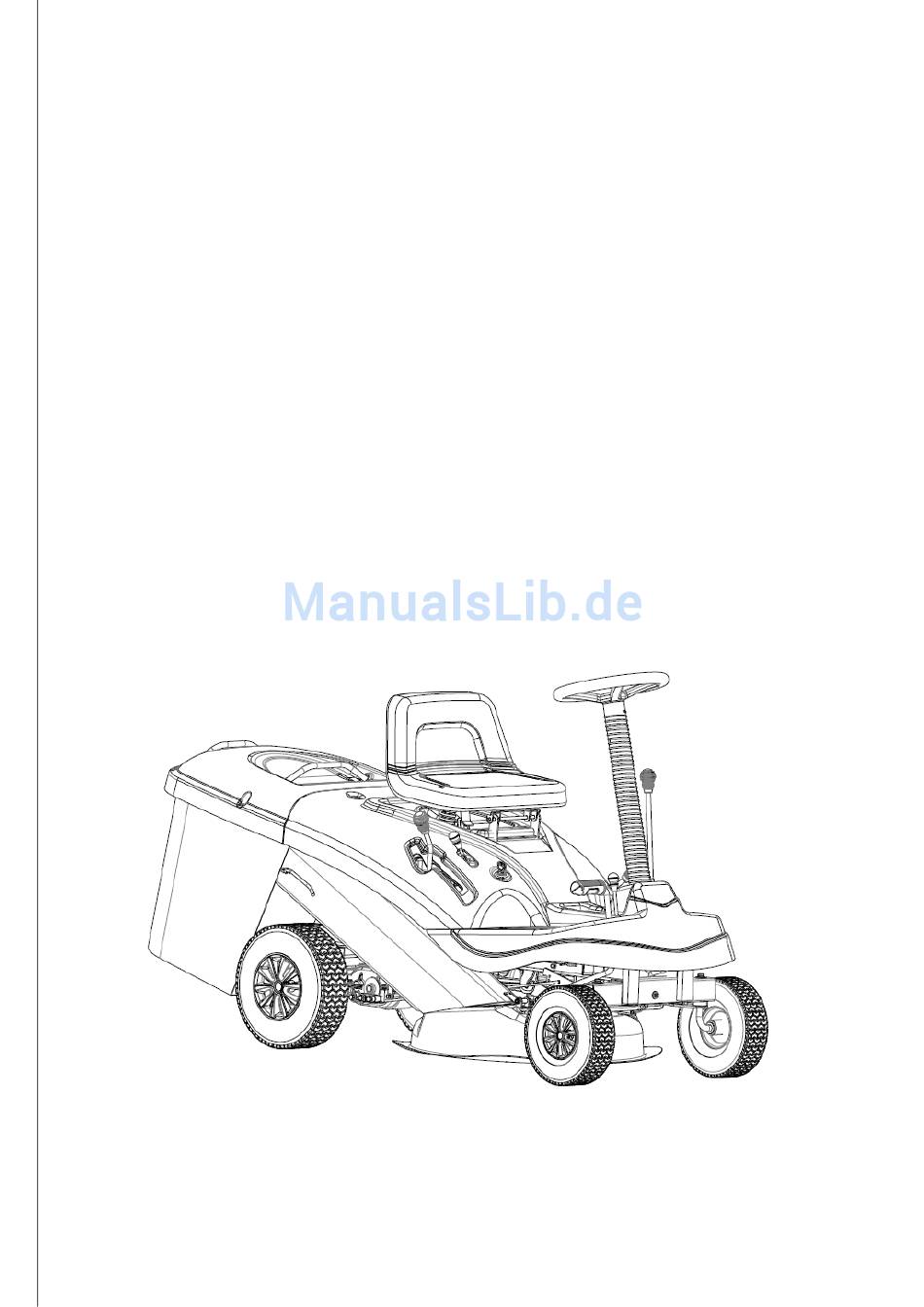

- Seite 1 Montage- und Bedienungsanleitung Rasenmäher Reaper V2 - 1 -...
- Seite 2 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Bitte beachten Sie vor Montage und Gebrauch dieses Produktes sämtliche Hinweise und befolgen Sie strikt die folgende Vorgehensweise! Überprüfen Sie bitte das Produkt zuerst auf Vollständigkeit. Falls eine Beschädigung vorhanden sein sollte, senden Sie uns eine Nachricht mit einer kurzen Beschreibung und Fotos der betroffenen Stelle.
- Seite 3 Inhaltsverzeichnis 1. Sicherheitsvorkehrungen 2. Übersicht und Erklärung der einzelnen Teile 3. Verpackung und Inhalt 4. Zündschloss, Bremsen, Schalthebel Erklärung zu den Positionen und Funktionen 5. Inbetriebnahme 5.1 Allgemeine Warnhinweise 5.2 Why the safety devices cut in 5.3 Einstellungen vor Beginn 5.4 Bedienung des Mähers 5.5 Mähen an Hängen 5.6 Transport des Mähers...
- Seite 4 Sicherheitshinweise 1.1 Erklärung der Symbole und Menüpunkte – Einstellungen der Gänge. – Zubehör (nicht im Lieferumfang enthalten); – zusätzliche Ausrüstung. Das Symbol hebt alle Unterschiede in der Anwendung hervor, gefolgt von der Version, auf die es sich bezieht. Das Symbol “☛ ” verweist auf einen anderen Teil der Montageanleitung, in dem weitere Informationen oder Erläuterungen zu finden sind.
- Seite 5 A) Nutzungshinweise 1) Lesen Sie die Anleitung sorgfältig durch. Machen Sie sich mit den Bedienelementen und der Benutzung des Rasenmähers vertraut. 2) Lassen Sie Kinder oder andere Menschen in Ihrer Umgebung nicht ohne Aufsicht mit dem Rasenmäher. Die gesetzlichen Bestimmungen für die altersbeschränkte Nutzung kann sich pro Bundesland unterscheiden.
- Seite 6 2) Mähen Sie nur bei Tageslicht. 3) Bevor Sie den Motor starten, sichern Sie die Bremsen und schalten Sie auf Neutral. 4) Mähen Sie nicht an Hängen mit mehr als 10° (17%). 5) Denken Sie daran, dass es keine “sichere” Steigung gibt. Das Befahren von Hängen erfordert besondere Vorsicht.
- Seite 7 Schmiermittelresten, um mögliche Brände zu vermeiden. 5) Überprüfen Sie den Grasauffangkorb regelmäßig auf eventuelle Beschädigungen oder Abnutzung. 6) Ersetzen Sie beschädigte oder abgenutzte Teile unverzüglich. 7) Entleeren Sie den Tank nur im Freien. 8) Fahren Sie das Mähwerk ein, wenn Sie den Rasenmäher einlagern oder nicht benutzen.
- Seite 8 Gefahr! Bleiben Sie brennbaren Gegentständen fern. Gefahr! Andere Arbeiten in der Nähe des Rasenmähers sind nicht erlaubt. 2.1 Identifikation des Rasenmähers Das Identifikationsschild unter dem Sitz enthält alle technischen Daten. 2.2 Name und Adresse des Herstellers Der Rasenmäher besteht aus mehreren Einzelteilen 11.
- Seite 9 Der Rasenmäher wird ohne Motoröl und ohne Benzin geliefert.. Befüllen Sie den Rasenmäher mit Benzin und Motoröl, bevor Sie den Motor starten. Die Beschreibung hierfür finden Sie in einem anderen Teil der Anleitung. Entfernen Sie die Verpackung auf einem ebenen Untergrund und stellen Sie sicher, dass Sie genügend Platz zur Montage haben.
- Seite 10 3.4 Montage des Klingenhebels Setzen Sie den Hebel (1) auf den Stecker (2) und schrauben ihn mit der Schraube (3) und dem Bolzen (4) fest. 3.5 Anschließen der Batterie 1. Positionieren Sie die Batterie unter dem Sitz (1); 2. Verbinden Sie den Anschluss der Batterie (2) mit dem Anschluss des Rasenmähers (3);...
- Seite 11 4.21 4.6.1 4.11 4.12 4.1 Lenkrad Bewegt die Vorderreifen. 4.2 Kupplung / Bremspedal Das Pedal hat zwei Funktionen: Beim Starten sorgt das Pedal für den Antrieb der Räder, bei laufendem Betrieb des Rasenmähers dient das Pedal als Bremse. Drücken Sie das Pedal beim Kuppeln immer ganz durch, andernfalls kann es zu Überhitzung des Motors führen.
- Seite 12 4.3 Feststellbremse Das Pedal verhindert eventuelles Wegrollen des Rasenmähers beim Parken. Es gibt zwei Positionen: –Um den Rasenmäher anzuhalten, drücken Sie das Pedal ganz herunter (☛4.2) auf Position «B». Wenn Sie den Fuß vom Pedal nehmen, bleibt die Bremse in dieser Position stehen. –...
- Seite 13 4.6 Sicherungshebel für die Klinge Der Hebel hat zwei Positionen: Ist die Klinge entsichert, schaltet sich der Motor bei Nichteinhaltung der Sicherheitsbedingungen automatisch ab und lässt sich vorerst nicht wieder starten. (☛5.2). – Beim Lösen der Sicherung (Pos. «A»), aktiviert sich eine Bremse und die Rotation der Klingenblätter wird für einige Sekunden gestoppt.
- Seite 14 «CHOKE» (falls vorhanden) = Kaltstart «FAST» für maximale Motordrehzahl «SLOW» für minimale Motordrehzahl – Die «CHOKE» Position (falls vorhanden) erwärmt das Benzin-Öl-Gemisch und ist nur bei einem Kaltstart notwendig. – Beim Fahren über die Mähfläche stellen Sie den Hebel auf die Position zwischen «SLOW»...
- Seite 15 bei einem Kaltstart notwendig. – Beim Fahren über die Mähfläche stellen Sie den Hebel auf die Position zwischen «SLOW» und «FAST» – Während des Schneidens stellen Sie den Hebel auf «FAST» Wenn Sie den Grasauffangkorb leeren möchten: – Sichern Sie die Klinge. –...
- Seite 16 die Ihre Konzentrations- und Reaktionsfähigkeit beeinträchtige könnten Es liegt in der Verantwortung des Nutzers, mögliche Risiken in seinem Arbeitsbereich einzuschätzen. Und die Sicherheit für sich selbst und andere zu gewährleisten. Dies gilt insbesondere an Hängen oder auf rutschigem und instabilem Untergrund..
- Seite 17 5.3 Vorbereitungen vor Arbeitsbeginn 5.3.1 Motorraum prüfen Um einen sicheren Versand zum Kunden zu gewährleisten und um Beschädigungen an der Motorhaltung zu vermeiden, ist vor Inbetriebnahme die Verschraubung des Motors zu prüfen und ggfs. nachzuziehen. Kippen Sie hierfür den Rasenmäher nach links, wenn Sie frontal zum Rasenmäher (vor dem Lenkrad) stehen.
- Seite 18 5.3.2 Einstellen des Sitzes Stellen Sie den Sitz ein, indem Sie ihn entlang der Halterungschienen verstellen. 1. Lösen Sie die vier Schrauben (1); 2. Sobald Sie die richtige Sitzposition gefunden haben, drehen Sie alle Schrauben fest (1). 5.3.3 Reifendruck prüfen Der richtige Reifendruck ist Voraussetzung für ein gleichmäßiges Ergebnis beim Mähen.
- Seite 19 Prüfen Sie den Ölstand, wenn der Motor aus ist. 1. Um den Tankdeckel zu öffnen (1), entfernen Sie die Motorabdeckung (2) mithilfe eines Schraubenziehers. 2. Befolgen Sie die genauen Anleitungen, wie in der Motor-Bedienungsanleitung beschrieben und stellen Sie sicher, dass der Ölstand zwischen den Markierungen MIN und MAX steht (3);...
- Seite 20 5.3.6 Überprüfen der Sicherheitvorkehrungen des Rasenmähers 1. Überprüfen Sie die Sicherheitsvorkehrungen wie beschrieben in (☛5.2). 2. Prüfen Sie die Bremse vor Beginn des Mähens.. 3. Beginnen Sie nicht mit dem Mähen wenn die Klingen vibrieren oder stumpf sind. Bedenken Sie: –...
- Seite 21 7. Lassen Sie den Motor einige Sekunden laufen und stellen Sie dann den Beschleunigungshebel auf «START» und dann auf «SLOW». Der Choke (falls vorhanden) muss so schnell wie möglich beendet werden. Wenn der Motor bereits warm ist, können die Zündkerzen verschmutzen und der Motor läuft unregelmäßig.
- Seite 22 plötzliches Einkuppeln zu vermeiden. Dies kann zum Umkippen oder Kontrollverlust des Rasenmähers führen. 5.4.3 Bremsen Um zu bremsen: 1. verringern Sie die Geschwindigkeit des Rasenmähers; 2. Drücken Sie das Bremspedal herunter (☛4.2) um die Geschwindigkeit des Rasenmähers zu verlangsamen und lösen Sie die Bremse, bevor der Mäher ganz stoppt.
- Seite 23 2. Überprüfen Sie, ob der Grasauffangkorb richtig angebracht ist; 3. Stellen Sie den Beschleunigungshebel auf «FAST»; 4. Stellen Sie das Mähwerk auf die höchst mögliche Position, bevor Sie die Klinge einsetzen; 5. Lassen Sie die Klinge (☛4.6) herunter, wenn Sie sich auf einer Grasfläche befinden. Vermeiden Sie das Herunterlassen der Klinge auf steinigem Boden oder auf sehr langem Gras.
- Seite 24 ausgeführt werden, ansonsten stoppt der Rasenmäher. 5.4.7 Reinigen des Auffangkanals Dies darf nur bei ausgeschaltetem Motor durchgeführt werden. Falls der Kanal verstopft ist (durch angesammelte Grashalme oder eine zu hohe Geschwindigkeit während des Mähens und eine zu große Schnittmenge), müssen Sie folgendes tun: 1.
- Seite 25 Entleeren Sie den Grasauffangkorb immer vollständig. Lassen die den Korb nicht mit großen Grasmengen in geschlossenen Räumen stehen. Reinigen Sie die Kunststoffteile des Rasenmähers mit einem feuchten Schwamm und Reinigungsmittel. Vermeiden Sie den Kontakt mit Wasser an den elektrischen Teilen und des Motors.
- Seite 26 möchten, befolgen Sie die Anweisungen, wie in der Motor-Bedienungsanleitung beschrieben: Leeren Sie den Kraftstofftank, indem Sie die Schraube am Boden lösen und sammeln Sie den Kraftstoff in einem geeigneten Behälter. Entfernen Sie sorgfältig alle trockenen Grasreste, die sich unter Umständen um den Motor oder Schalldämpfer angesammelt haben.
- Seite 27 Hang. Seien Sie bei Richtungswechsel besonders aufmerksam und vermeiden Sie das Fahren über Hindernisse (Steine, Äste, Wurzeln etc.) die dazu führen könnten, dass der Rasenmäher seitwärts abrutscht oder umkippt. Fahren Sie langsam bei Richtungswechsel auf Hängen! Fahren Sie niemals rückwärts, um die Geschwindigkeit beim Herunterfahren zu verringern.: Das Befahren rutschiger Hänge kann zu Kontrollverlust über den Rasenmäher führen.
- Seite 28 5.7 Tipps für ein gutes Mähergebnis 1. Um den Rasen grün und weich zu halten, sollte er regelmäßig geschnitten werden. 2. Es ist immer besser, den Rasen in trockenem Zustand zu schneiden. 3. Die Klingen müssen immer gut geschärft sein, um ein Herausreißen des Rasens zu vermeiden.
- Seite 29 Verwenden Sie den Rasenmäher niemals mit abgenutzten oder beschädigten Teilen. Defekte oder verschlissene Teile müssen immer ersetzt werden. Verwenden Sie nur Original-Ersatzteile: Die Verwendung nicht originaler Ersatzteile oder falsch eingebaute Teile beeinträchtigen eventuell die Sicherheit des Rasenmähers. Für hierdurch entstandenen Unfälle oder Schäden an Personen ist der Hersteller nicht verantwortlich.
- Seite 30 6.2.3 Batterie Um eine lange Lebensdauer der Batterie zu gewährleisten, sollte diese regelmäßig gewartet werden. Die Batterie muss vollständig aufgeladen werden: – vor der ersten Nutzung des Rasenmähers; – vor der Nutzung nach längerem Nichtgebrauch des Rasenmähers; – Bei Nichtbefolgen der Anweisungen kann die Batterie oder einzelne Elemente dauerhaft beschädigt werden.
- Seite 31 6.3 Eingriffe am Rasenmäher Öffnen des Gehäuses 1. Alle Schalter müssen in die oberste Stufe eingestellt werden. 2. Die abgebildeten Kappen der Schalter sowie der Sperrstift müssen gelöst werden. 3. Der Fangkorb muss entfernt werden 4. Das Gehäuse lässt sich nun nach oben hin öffnen. - 31 -...
- Seite 32 - 32 -...
- Seite 33 6.3.1 Ausrichten des Mähwerks Das Mähwerk sollte richtig eingestellt werden, um einen guten Rasenschnitt zu erhalten. Sollte das Mähwerk uneben sein, prüfen Sie den Reifendruck. Sollte das Problem weiterhin bestehen, kontaktieren Sie einen Fachmann für die Ausrichtung und Anpassung des Mähwerks.
- Seite 34 1. Entfernen Sie das Motorgehäuse (1). 2. Ersetzen Sie die Sicherung (2) durch eine neue. 3. Setzen Sie das Motorgehäuse wieder auf. Die Kapazität ist auf der Sicherung angegeben. Eine durchgebrannte Sicherung muss immer durch den gleichen Sicherungstyp ersetzt werden. Falls Sie die defekte Sicherung nicht ermitteln können, ziehen Sie einen Fachmann zu Rate.
- Seite 35 – Befolgen Sie die örtlichen Vorschriften und Bestimmungen für die Entsorgung von Abfällen. – Beachten Sie insbesondere die Vorschriften zur Entsorgung von Ölen, Benzin und anderen Teilen, die sich auf die Umwelt auswirken. Nehmen Sie keine komplizierten Reparaturarbeiten vor, wenn Sie nicht über die notwendige Ausrüstung oder das technische Wissen verfügen.
- Seite 36 Gewicht 115 kg 630 mm (25") Klingenbreite 610 mm (24") Klingenbreite 35-75 cm Klingenhöhe Grasauffangkorb Fassungsvermögen 150 Liter Geschwindigkeit in 1. 1.5 km/h in 2. 2.0 km/h in 3. 3.0 km/h in 4. 4.6 km/h in Rückwärtsgang 2.3 km/h Maße Verpackung (cm) 148 x 76 x 83 Maße Rasenmäher (cm)………………………………….180 x 72 x 106 - 36 -...
- Seite 37 Wir danken Ihnen für Ihr Vertrauen und wünschen viel Vergnügen mit Ihrem neuen Produkt! - 37 -...
