RAYTEC GEPARD
Für die Vermessung der Parallelität oder der Rechtwinkligkeit mit RAYTEC GE-
™
PARD
gelangt als Hilfsmittel ein exaktes Pentaprisma (3'') zum Einsatz. Durch den
bt
Einsatz des Pentaprismas wird die Reproduzierbarkeit der Laserstrahlumlenkung (um
exakt 90°) gewährleistet. Bei einem Versatz oder einer Verdrehung bleibt der rechte
Winkel stets erhalten.

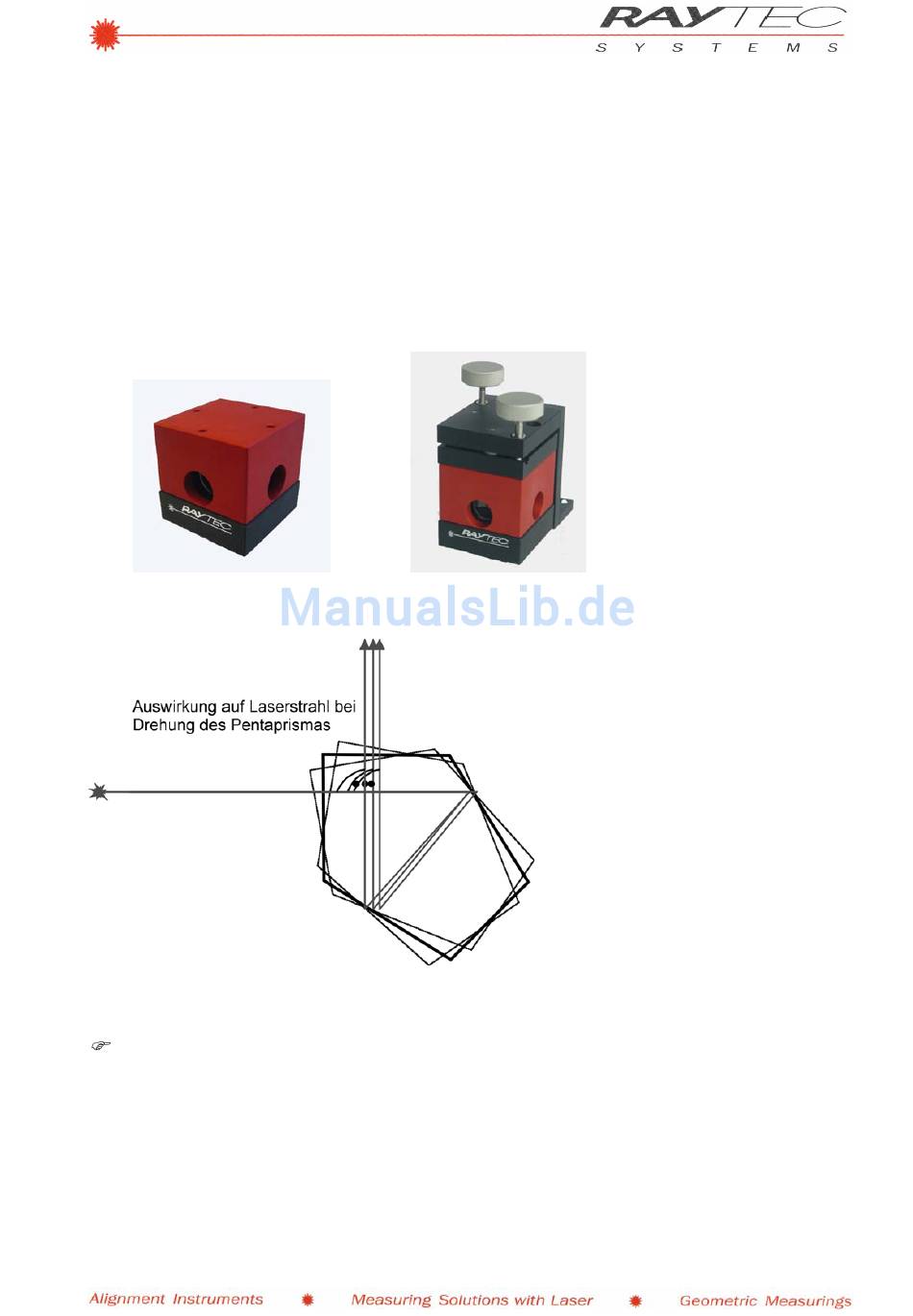

Bild 9: Ansicht Pentaprisma und Prisma mit Verstelleinheit
Bild 10: Prinzipbild Pentaprisma
HINWEIS :
Das Pentaprisma gewährt die exakt reproduzierbare 90
mensional - z.B. in X-Richtung. Jede Verkippung des Prismas ergibt eine Strahlab-
lage – hier z.B. in Y-Richtung. (Bem:
gemessen werden, so kann diese nur durch exaktes Ausrichten von Laserstrahl
und Pentaprisma erreicht werden; d.h. das Messobjekt, der Laserstrahl und das
Pentaprisma sind in diesem Falle perfekt zu nivellieren).
™ PENTAGONAL PRISMA
bt
°
-Umlenkung nur eindi-
Sollte die Y-Richtung gleichzeitig auch
