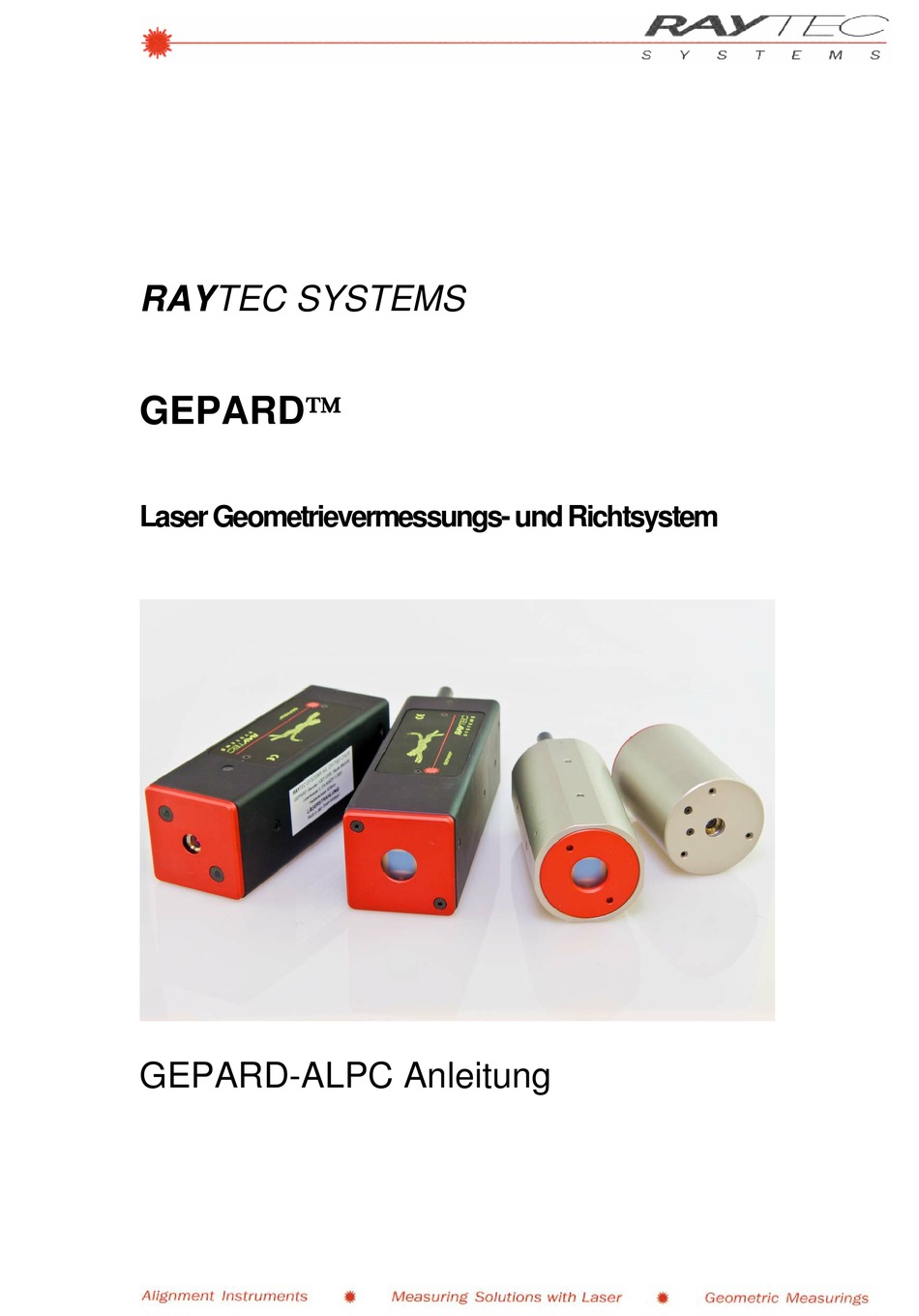

- Seite 1 RAYTEC SYSTEMS GEPARD Laser Geometrievermessungs- und Richtsystem GEPARD-ALPC Anleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis GEPARD MIT OPTION ALPC (GEPARD–ALPC)..............3 Voraussetzungen..................... 3 Kenntnisse des Benutzers ................... 3 Systemvoraussetzungen..................3 Voraussetzungen für Installation und Betrieb der Software ......... 4 BLUETOOTH-ADAPTER ......................4 Bluetooth Manager ....................5 Startinitialisierung WIN-GEPARD mit ALPC-Funktion ............. 7 COM-Port-Einstellung in WIN-GEPARD..............8 Automatische Einstellung (Autoscan) COM-Port .......... -
Seite 3: Gepard Mit Option Alpc (Gepard-Alpc)
GEPARD MIT OPTION ALPC (GEPARD–ALPC) ALPC: Automatic Laser Power Control Die GEPARD-ALPC Option ermöglicht ein noch präziseres Messen der X-/Y-Position mittels Positionssensor (GEPARD-M4 Empfänger). Die ALPC-Funktion stabilisiert die optische Laserleistung dauernd auf dem Niveau wie bei der Kalibration der Gerätekombination justiert – dadurch werden Leistungsverluste, welche über die Distanz oder auch durch Umlenkspiegel etc. -
Seite 4: Voraussetzungen Für Installation Und Betrieb Der Software
(ausführliche Informationen zu BT siehe Internet: bluetooth.com Es wird je ein BT-Funkmodul bei RAYTEC GEPARD Empfänger, RAYTEC GEPARD ALPC Lasersender als auch beim PC benötigt. Bei RAYTEC GEPARD ALPC-Laser und Empfänger ist dieses fest eingebaut, für den PC wird das BT-Modul als USB- Stick von RAYTEC mitgeliefert. -
Seite 5: Bluetooth Manager
Bluetooth Manager Schalten Sie den RAYTEC GEPARD ALPC-Sender und Empfänger jetzt ein – diese werden für die nachfolgende Installationsschritte benötigt! Ebenso sollte BT auf dem PC aktiv sein. Nach dem Start des PC’s finden Sie unten rechts in der Statuszeile das Symbol des Bluetooth-Managers. - Seite 6 Für eine zuverlässige Kommunikation mittels Datenfunk zu den RAYTEC Geräten ist die Zuordnung eines BT- Schlüssels (oder Kennung) notwendig. Geben Sie als Bluetooth-Schlüssel die Serienummer Ihres RAYTEC GEPARD Empfängers (bzw. ALPC Senders) exakt so ein, wie sie im Lieferschein des neu gelieferten Gerätes aufgeführt ist...
-
Seite 7: Startinitialisierung Win-Gepard Mit Alpc-Funktion
– anzumelden. Die Eingabe muss exakt so wie im Lieferschein erfolgen. Wird GEPARD-ALPC Lasersender verwendet, so sind die Daten gemäss Original-Lieferschein hier einzugeben. Hier als Beispiel die Serie-Nr.: 11011 Und die Kalibrations-Intensität: 85[%]. Sind die Eingaben korrekt startet WIN-... -
Seite 8: Com-Port-Einstellung In Win-Gepard
Die Geräte werden nun gesucht. Bemerkung: Die Suche kann – je nach verwendetem Computer Betriebssystem – bis zu 5 Minuten dauern! COM-Port-Einstellung in WIN-GEPARD Automatische Einstellung (Autoscan) COM-Port Ab WIN-GEPARD v5.50 ist es nicht mehr zwingend notwendig die Einstellungen der seriellen Schnittstelle manuell durchzuführen. -
Seite 9: Manuelle Einstellung Com-Port
Manuelle Einstellung COM-Port Diese Parameter werden automatisch gesetzt (s.oben). Diese Einstellungen dienen der Kontrolle bzw. einem eventuellen Noteingriff sollte die WIN-GEPARD Software die Geräte nicht selber detektieren. Als letzter Schritt ist die Einstellung des COM-Ports in der WIN-GEPARD Software auf die identische COM-Port Nummer (z.B. -
Seite 10: Anzeigen Und Fehlermeldungen
Messinstrument: Hier können Angaben angeschlossenen Geräten geprüft und ggf. geändert werden. In der Regel müssen an diesen Ein- stellungen allerdings keine Änderungen vorgenommen werden, da durch WIN- GEPARD automatisch gesetzt. ANZEIGEN UND FEHLERMELDUNGEN Erläuterung der Fehlermeldungen, die im Zusammenhang mit dem ALPC- Lasersender auftreten können: Laserstrahlintensität (sollte bei eingeschalteter ALPC- Funktion immer im Bereich +/-1% der Vorgabe... -
Seite 11: Sicherheitshinweise Für Laser Mit Einstellbarer Laserleistung
Sicherheitshinweise für Laser mit einstellbarer Laserleistung Beim Einsatz eines ALPC-Laser-Senders mit variabler Laserleistung 5mW im sichtbaren Bereich) ist die Laserschutzklasse outvar und es sind folgende zusätzlichen Sicherheitsvorkehrungen beim Betrieb des Lasers zu treffen: Nur qualifiziertes und geschultes Personal beauftragen. ...
