Martin Power Switch Pack 12 Handbuch Seite 8

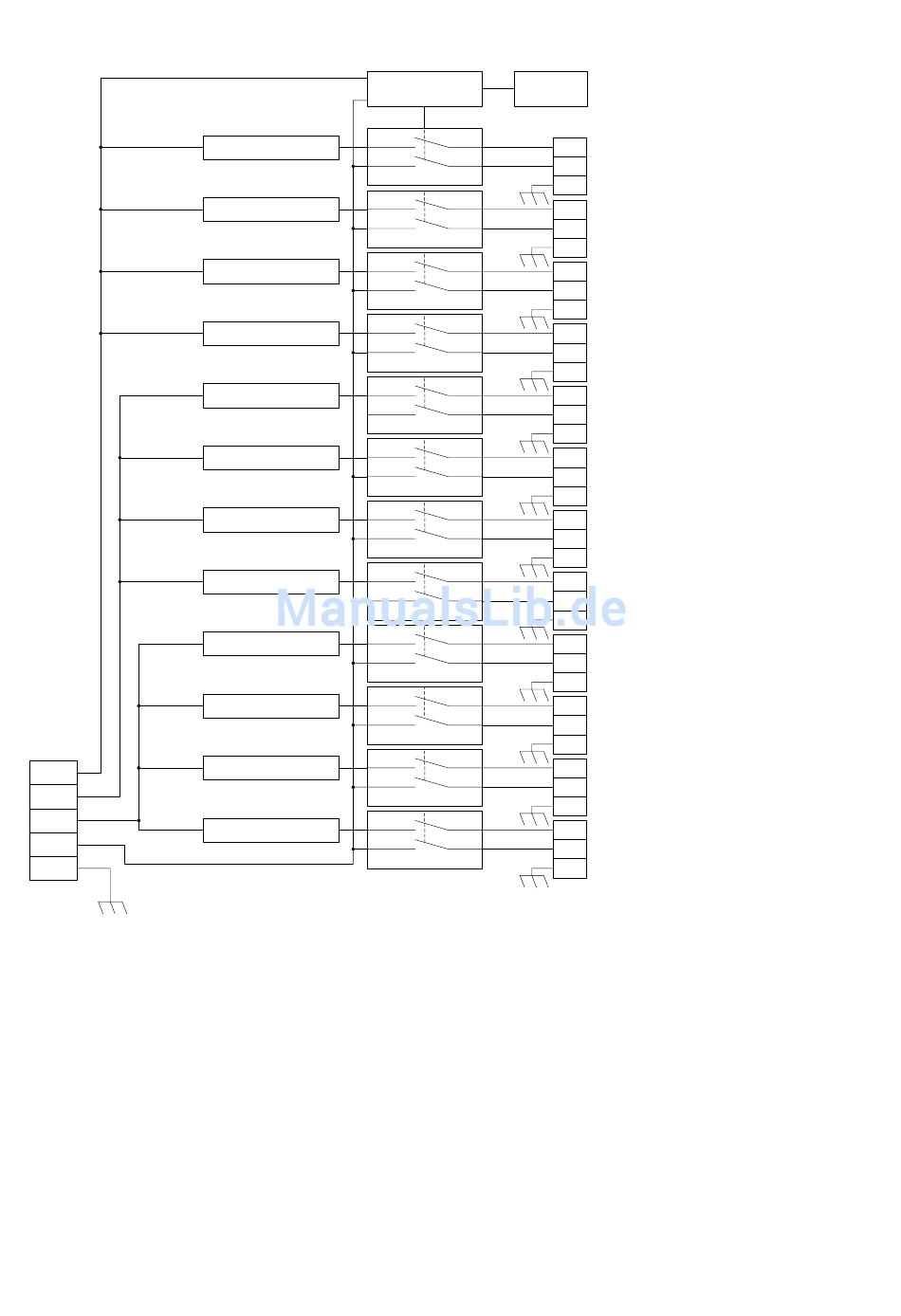

Phase L3 versorgt die Ausgänge 9 bis 12.
Mains
Input
L1
L2
L3
N
PE
WARNUNG!!
Die Anschlüsse der Ausgänge (Nullleiter und L1, L2 oder L3) dürfen mit maximal 10 A
belastet werden. Um die Beschädigung des PSP-12 zu vermeiden, sollen nur Geräte mit dem
Leistungsfaktor 1 angeschlossen werden.
8
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
10 A Circuit Breaker
Installation
CONTROL
DMX I/O
CIRCUIT
PE
PE
PE
PE
PE
PE
PE
PE
PE
PE
PE
PE
L1
N
Output 1
L1
N Output 2
L1
N
Output 3
L1
N
Output 4
L2
N
Output 5
L2
N
Output 6
L2
N
Output 7
L2
N
Output 8
L3
N
Output 9
L3
N
Output 10
L3
N
Output 11
L3
N
Output 12
