I
NSTALLATION
Stromversorgung
Das PSP-12 kann über eine oder drei Phasen zu 115/ 230 V AC mit Strom versorgt werden.
Vergewissern Sie sich, dass das Gerät auf die örtliche Netzspannung eingestellt ist.
L1
L2
L3
N
PE
Fuse max
32A

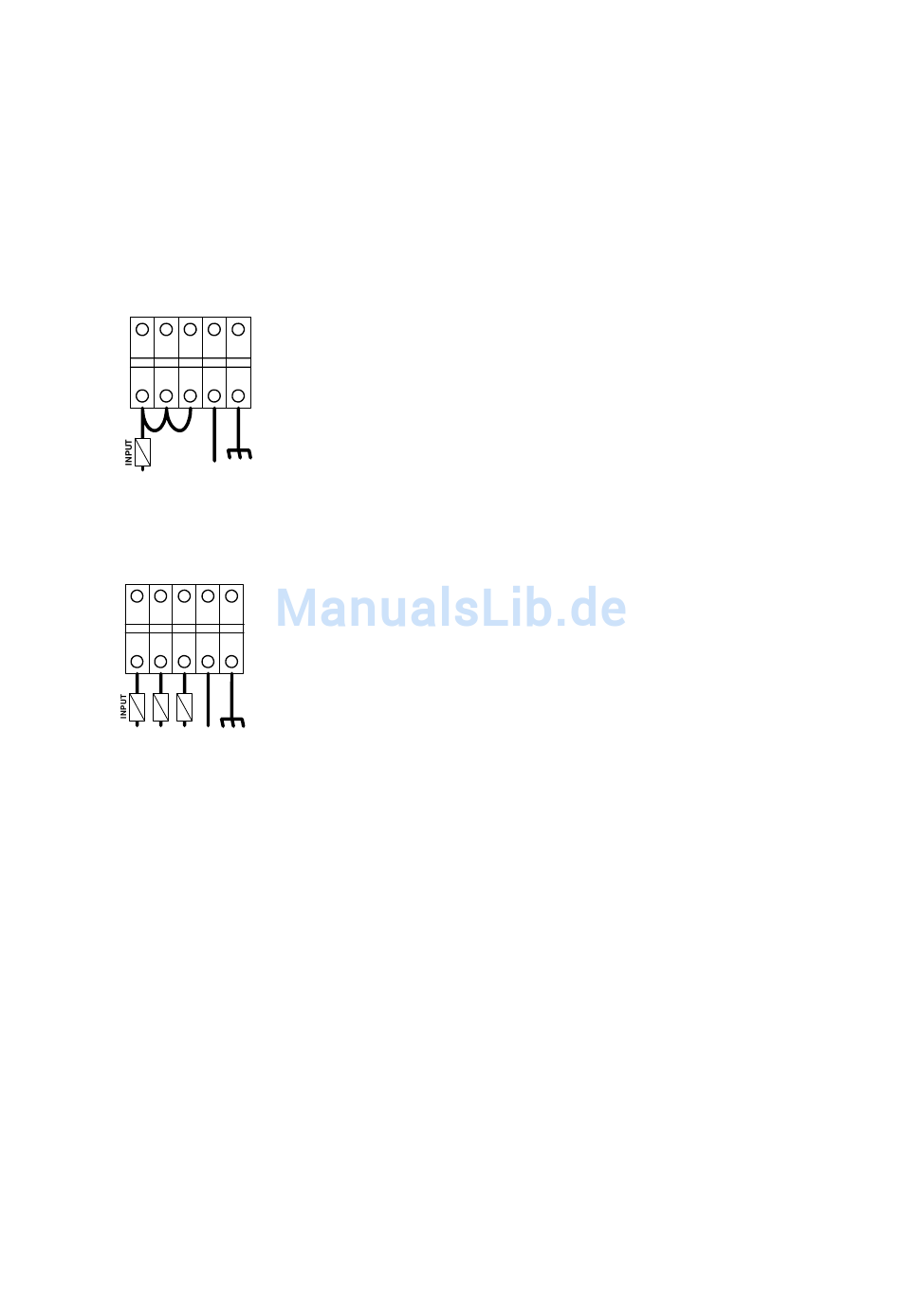

Die Abbildung oben zeigt den Anschluss des PSP-12 an eine Phase. Die Stromversorgung
darf mit maximal 32 A abgesichert sein. HINWEIS: In dieser Konfiguration beträgt der
Ausgangsstrom insgesamt maximal 32 A und maximal 10 A pro Schaltkanal.
L1
L2
L3
N
PE
Fuses max
32A each
Die Abbildung oben zeigt den Anschluss des PSP-12 an drei Phasen. Jede Phase der
Stromversorgung darf mit maximal 32 A abgesichert sein. In dieser Konfiguration beträgt der
Ausgangsstrom insgesamt maximal 96 A (3 x 32 A) und maximal 10 A pro Schaltkanal.
Um die Beschädigung des PSP-12 zu vermeiden, sollten alle angeschlossenen Geräte den
Leistungsfaktor 1 aufweisen.
Sicherungen
Das PSP-12 ist mit 5 internen Sicherungen abgesichert:
230 V Modell:
63mA für die Steuerelektronik (F2).
0.5 A für den Relaiskreis (F4).
250mA für die Phasenanzeigen (F5, F6 und F7).
115 V Modell:
125 mA für die Steuerelektronik (F2).
0.5 A für den Relaiskreis (F4).
250 mA für die Phasenanzeigen (F5, F6 und F7).
Alle Sicherungen müssen für 250 V AC geeignet sein.
Blockschaltbild
Phase L1 versorgt die Ausgänge 1 bis 4.
Phase L2 versorgt die Ausgänge 5 bis 8.
Installation
7
