Hotronix® Dual Air Fusion™
Bedienungsanleitung

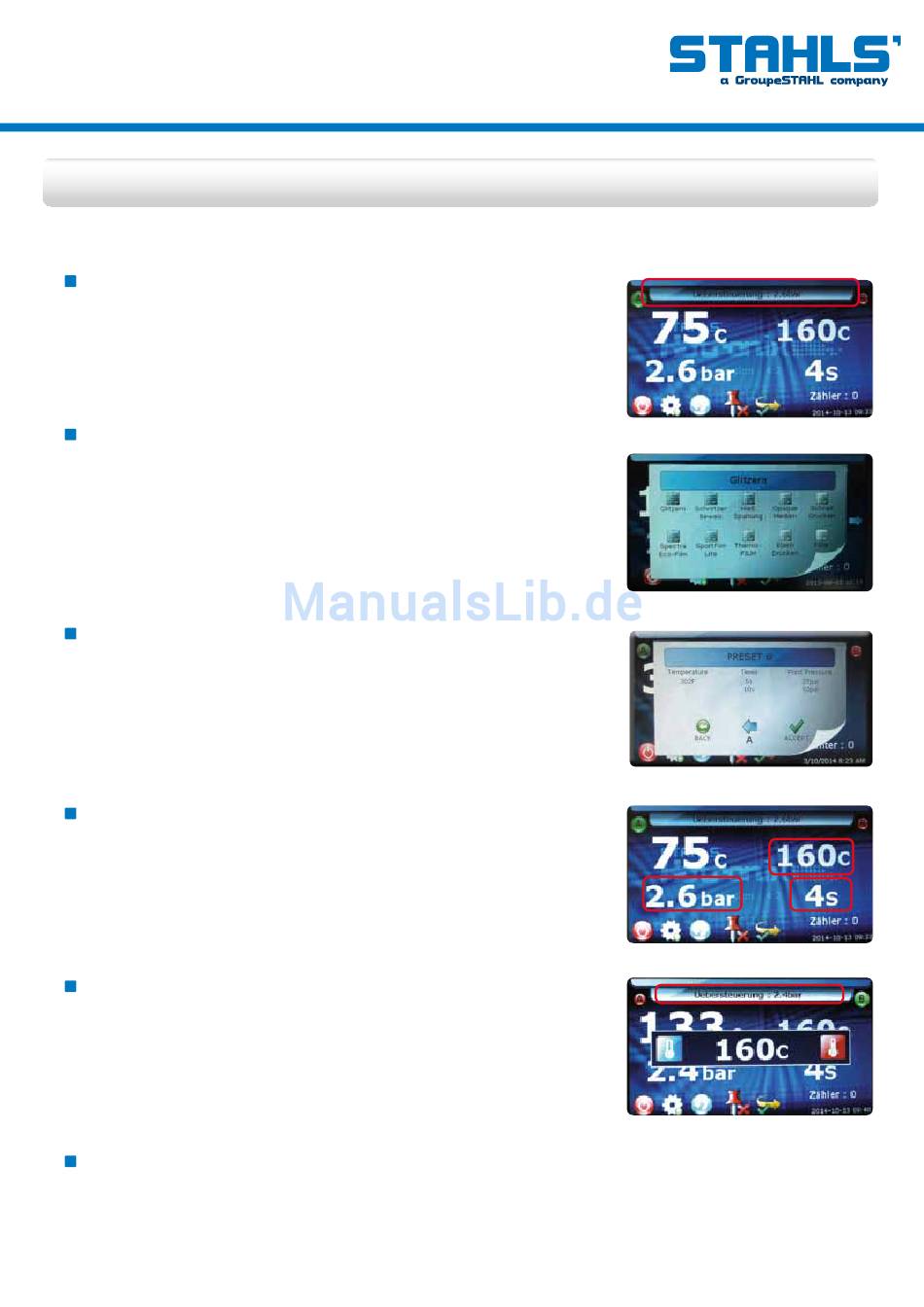

Display - Druckmenü
Das Druckmenü ist das erste Menü, welches nach dem Startbildschirm angzeigt wird, nachdem die
Maschine angeschaltet wurde. Über diesen Bildschirm können alle Andruckparameter eingestellt werden.
Gespeicherte Einstellungen werden im Display oben stehend ange-
zeigt. Hierbei handelt es sich um voreingestellte Werksprogramme,
welche es Ihnen erlauben, eine schnelle Umprogrammierung für be-
stimmte Materialien vorzunehmen. Im gezeigten Beispiel handelt es
sich um das Programm "Folie" mit einer ersten Andruckzeit von 4
Sekunden, einer Zieltemperatur von "160°C" und einem Anpress-
druck von "2.6 bar" (Abb. 3.1).
Um neue Andruckparameter eingeben zu können drücken Sie bitte
den "Übersteuerung" Menüpunkt oben auf dem Display. Daraufhin
öffnet sich ein Pop-Up Menü mit allen auswählbaren Einstellungen (Abb. 3.2).
Anmerkung:
Sollten in Ihrem System keine Voreinstellungen programmiert sein,
wird diese Menü leer angezeigt. Wie Sie neue Voreinstellungen
speichern bzw. vorhandene bearbeiten oder löschen, finden Sie in
Ihrer Bedienungsanleitung unter dem Menüpunkt "Voreinstellungen"
auf Seite 11 und 12.
Wählen sie den blauen Pfeil um zwischen den Einstellungen für die
A bzw. B Platte zu wechseln. Wählen Sie die gewünschte Platte aus
für welche Sie die Voreinstellungen eingeben möchten. Drücken Sie
die "Eingabe" Taste auf dem Display um fortzufahren (Abb. 3.3).
Ihr Display wird nun automatisch auf den Druckmodusmonitor um-
springen und Ihnen die neu gewählten Andruckparameter (Zeit,
Temperatur etc.) anzeigen (Abb. 3.4).
Target Times
Ihre programmierten Parameter für die Temperatur, die Zeit und den
Druck werden Ihnen im Druckdisplay, wie hier dargestellt, angezeigt
(Abb. 3.4).
Anmerkung:
Wenn Sie die programmierten Einstellungen überschreiben, ändert
sich der von Ihnen benannte Programmname in "Übersteuerung" um
anzuzeigen, dass Sie die benutzen Voreinstellungen überschrieben
haben (Abb. 3.5).
Um Ihre Temperatureinstellung zu ändern drücken Sie bitte im Display
auf Ihre Zieltemperatur, welche auf der rechten Seite des Bildschirms
zu sehen ist. Daraufhin erscheint ein Pop-Up Menü. Drücken Sie den
blauen oder roten Temperturbutton, um die Temperatur zu verringern
bzw. zu erhöhen. Um in größeren Schritten vorzugehen, halten Sie
die Taste etwas länger gedrückt (Abb. 3.5).
Anmerkung:
Sie können eine Temperatur von 0°C-221°C eingeben!
Um Ihre Zeiteinstellung zu ändern drücken Sie bitte im Display auf die angezeigte Zeit, welche auf der
rechten Seite des Bildschirms unten zu sehen ist. Daraufhin erscheint ein Pop-Up Menü. Drücken Sie
den blauen oder roten Temperturbutton, um die Temperatur zu verringern bzw. zu erhöhen. Um in
größeren Schritten vorzugehen, halten Sie die Taste etwas länger gedrückt (Abb. 3.6).
Anmerkung:
Sie können eine Zeit von 1-999 Sekunden eingeben!
Abb. 3.1
Abb. 3.2
Abb. 3.3
Abb. 3.4
Abb. 3.5
