GM-Racing GM - GENIUS 90 Kurzanleitung

Modus-Programmierung und Senderwege programmieren:
Programmierung des Modellmodus 0 - 8 mit der SET-Taste und dem Sender
Alle Einstellungen können auch mit dem PC durchgeführt werden!
Damit der Regler richtig funktionieren kann stellen Sie bitte alle Funktionen des Gashebels am
Sender auf "NORMAL" (Futaba und einige andere Fabrikate "REVERSE") und die Wege auf 100%.
Besonderheiten: alle Modi:
Wenn Reserviert1 = 0, 4, 8,12, 128, 132, 136 oder 140 dann werden die Senderwege bei der
Modusprogrammierung übernommen. (Außer Mode 0 und Mode 1, siehe unten!)
Senderwege Programmierung deaktivieren:
Wenn Reserviert1 = 130, 134, 138 oder 142, dann werden die Senderwege bei der
Modusprogrammierung nicht eingelernt und statt dessen aus dem Modusspeicher gelesen.
Modus 0:
Im Modus 0 kann nur die Senderposition für den Neutralpunkt übernommen werden. Der Vollgaspunkt
und Vollbremsepunkt werden vom vorherigen Modus, oder bei deaktivierter Senderwege
Programmierung aus dem Modusspeicher übernommen.
Modus 1:
Im Modus 1 können nur die Senderwege für Vollgas und Neutralpunkt übernommen werden. Der
Vollbremsepunkt wird vom vorherigen Modus, oder bei deaktivierter Senderwege Programmierung aus
dem Modusspeicher übernommen.

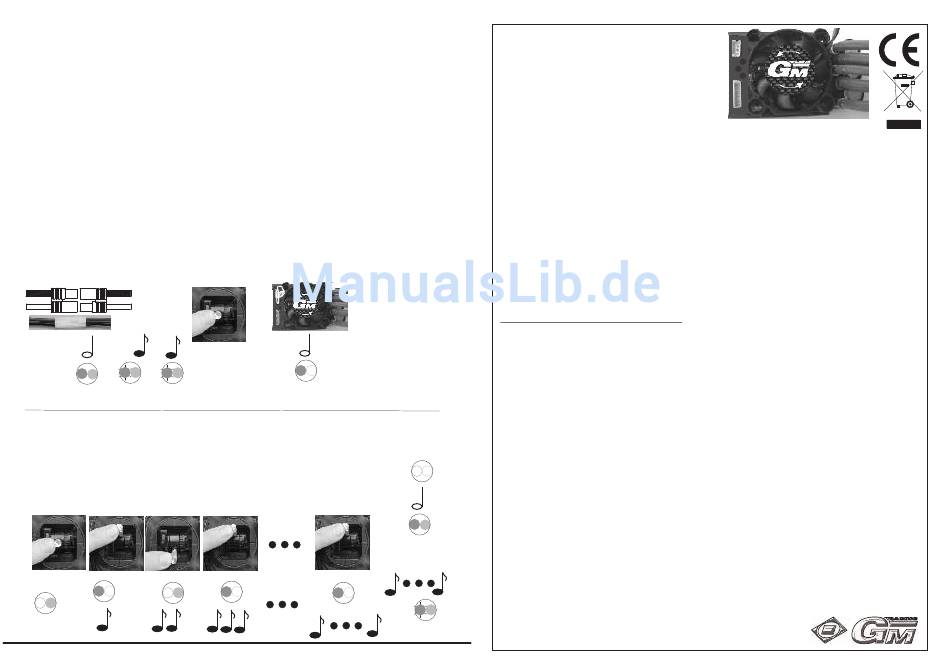

Programmierung Modus 0-8: (Modus 4 + 5 mit Rückwärtsfahrt, alle anderen vorwärts/Bremse)
2. Senderknüppel
1. Sender und dann Regler
auf die gewünschte
einschalten/einstecken
Neutralposition
(Motor muss
stellen
angeschlossen sein)
Je nach Modus 0-8
kurze Pieptöne
...
TÖNE
"Neutral=Motor aus"
...
LED
red ge red ge
red
ge
rot
rot rot
rote LED blinkt,
rote LED an,
gelbe LED an
gelbe LED an
5. Durch das verändern der Hebelposition geben Sie nun den Modus wie folgt vor,
- auf Neutral belassen = Modus 0, einmal 'Vollgas' = Modus 1, einmal 'Vollgas' - 'Vollbremse' = Modus 2,
einmal 'Vollgas' - 'Vollbremse' - 'Vollgas' = Modus 3 usw. Für jede Hebelbewegung haben Sie ca. 4 Sekunden
Zeit. Sollte der Modus 1 erst bei Vollbremse bestätigt werden, so müssen Sie den Gasweg am Sender auf
'REVERSE' stellen. Bei jedem Wechsel des Modus leuchtet jeweils die andere LED und die Pieptöne für
den aktuell gewählten Modus ertönen. Die letzte Position halten oder auf Neutralposition zurück gehen.
(Wenn Sie einen Werksreset durchführen wollen, dann drücken Sie jetzt erneut die SET-Taste,
bis die nächsten Pieptöne 3x kurz und 1x lang für den Werksreset ertönen.)
Nun erlöschen beide LEDs und nach einem langen Piepton bei roter LED an ertönen die Piepstöne für
die Bestätigung für den gewünschten Modus zum zweiten Mal. Der Regler ist jetzt wieder fahrbereit.
Modus 0 Modus 1
Modus 2
"Neutral=Motor aus" "Vollgas" "Vollbremse"
red ge
red ge
rot
rot
red ge
rot
rote LED aus,
gelbe LED an
4
Modus-Programmierung GENIUS
3. SET-Taste für ca. 4s drücken bis die rote LED
leuchtet und ein langer Piepton ertönt.
Nach dem Piepton leuchtet die gelbe LED und die
Senderwege und die Modi können programmiert werden.
red ge
rot
rote LED an,
gelbe LED aus
Modus x
Modus3
rote LED an,
gelbe LED an
"Vollgas" "Voll ..."
red ge
red ge
rot
rot
rote LED blinkt,
gelbe LED an
Kurzanleitung
brushless + brushed
GM - GENIUS 90 Best.-Nr. 7164
GM - GENIUS 120 Best.-Nr. 7168
#0 IDA-System Einstellen der Werte mit dem PC (mit USB und Windows 2000 , XP, Vista):
Mit Hilfe des IDA-Systems können mit dem PC mit der Software die Daten des Reglers wahlweise
ausgelesen und/oder programmiert werden. Den USB-Treiber und die Reglerprogrammiersoftware (AS
Genius Tool) können Sie bei www.gm-racing.de im Download-Bereich oder www.graupner.de
herunterladen. Installieren Sie zuerst den USB-Treiber und dann die PC-Software.
Wählen Sie im Programm die gewünschte Schnittstelle aus.
Mit der Maus können Sie die gewünschten Einstellwerte einstellen.
0 IDA-System mit USB-Schnittstelle Daten senden und empfangen mit dem PC:
(keine zusätzliche Spannungsquelle nötig!)
Stecken Sie den Genius Regler von der Spannungsversorgung aus.
Laden Sie sich den entsprechenden USB-Treiber für die Best.-Nr. 7186.6 herunter und installieren Sie
diesen.
Stecken Sie den USB-Adapter Best.-Nr. 7168.6 in einen freien USB-Steckplatz.
Starten Sie nach dem installieren der PC-Software das Programm AS Genius Tool, aktualisieren Sie die
Ports (COM), klicken Sie den verwendeten Port an und aktivieren Sie diesen.
Übertragen der Reglerdaten von und zum PC:
1.) Wenn Sie mit der Maus auf "Daten holen", so wechselt die PC-Software auf "Warte auf Daten" und
die Daten des Genius Reglers können wie folgt ausgelesen werden:
2.) Stecken Sie den 8-poligen Schnittstellenstecker in den entsprechenden Steckplatz am Regler.
Nach kurzer Zeit leuchtet die gelbe LED und zeigt den Start des IDA-Programms an.
Sollte die gelbe LED nach einigen Sekunden immer noch nicht leuchten, dann drücken Sie die SET-
Taste am Regler und halten diese gedrückt. Drücken Sie gleichzeitig die RESET-Taste am USB-Adapter
kurz und halten die SET-Taste am Regler so lange, bis die gelbe LED aufleuchtet.
3.) Nach kurzer Zeit erlischt die gelbe LED und die Daten werden gesendet.
4.) Nachdem der Regler die Daten gesendet hat, leuchtet die LED gelb. Der Genius Regler wartet nun
auf Daten.
5.) Zur Datenübertragung der Daten vom PC klicken Sie nun auf "Daten senden".
ca. 4s
Pause
6.) Ansonsten, wenn Sie die Daten aus dem Regler nur auslesen möchten und diesen nicht mit dem
PC programmieren möchten, so so stecken Sie einfach den Schnittstellenstecker am Regler ab.
red ge 7.) Nach dem Empfang der Daten vom PC leuchtet die rote LED. Nach dem entfernen des Datenkabels
rot
ist beim nächsten anschließen der Spannungsquelle der Fahrtenregler wieder fahrbereit. Wenn die
Tasterfunktion als Schalter aktiviert wurde und die Funktion Schalter an nicht gewählt wurde, dann
müssen Sie bei der nächsten Benutzung den Taster drücken, damit der Regler angeschaltet ist.
Aktivieren/Einlegen des Rückwärtsgangs (Mode 4 + 5)
red
ge
rot
Im Modellmodus 4+5 haben Sie sowohl eine voll proportionale Bremse als auch einen voll
proportionalen Rückwärtsgang. Um rückwärts fahren zu können gehen Sie mit dem Senderknüppel auf
die Position „Vollbremse" und bleiben dort, bis das Fahrzeug steht und dann noch für etwa 1s länger.
Danach bringen Sie den Senderknüppel in die „Neutralstellung/Nullpunkt". Der Rückwärtsgang ist nun
eingelegt. Sie können nun proportional rückwärts fahren, in dem Sie den Senderknüppel in
Bremsrichtung bewegen.
Im Modus 5 werden beim Betrieb eines bürstenlosen Motors ohne Hallsensoren zusätzlich beide
Fahrtrichtungen ermöglicht/aktiviert, sobald sich der Senderknüppel in der "Neutralstellung/Nullpunkt"
red ge
0-8x
befindet und der Motor steht, wenn AUTOGAS und AUTOBRAKE auf 0 programmiert sind.
rot
Zum Einlegen des Vorwärtsganges gehen Sie equivalent vor.
Änderungen vorbehalten! Keine Haftung für Druckfehler!
