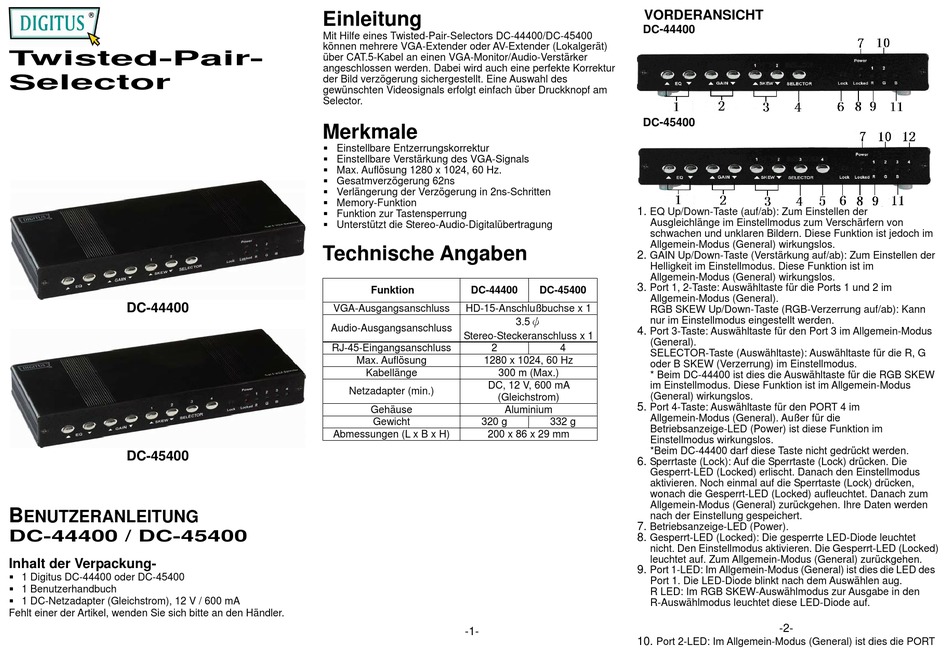

Digitus DC-44400 Benutzerhandbuch

Twisted-Pair-
Selector
DC-44400
DC-45400
B
ENUTZERANLEITUNG
DC-44400 / DC-45400
Inhalt der Verpackung-
 1 Digitus DC-44400 oder DC-45400
 1 Benutzerhandbuch
 1 DC-Netzadapter (Gleichstrom), 12 V / 600 mA
Fehlt einer der Artikel, wenden Sie sich bitte an den Händler.
Einleitung
Mit Hilfe eines Twisted-Pair-Selectors DC-44400/DC-45400
können mehrere VGA-Extender oder AV-Extender (Lokalgerät)
über CAT.5-Kabel an einen VGA-Monitor/Audio-Verstärker
angeschlossen werden. Dabei wird auch eine perfekte Korrektur
der Bild verzögerung sichergestellt. Eine Auswahl des
gewünschten Videosignals erfolgt einfach über Druckknopf am
Selector.
Merkmale
 Einstellbare Entzerrungskorrektur
 Einstellbare Verstärkung des VGA-Signals
 Max. Auflösung 1280 x 1024, 60 Hz.
 Gesatmverzögerung 62ns
 Verlängerung der Verzögerung in 2ns-Schritten
 Memory-Funktion
 Funktion zur Tastensperrung
 Unterstützt die Stereo-Audio-Digitalübertragung
Technische Angaben
Funktion DC-44400
VGA-Ausgangsanschluss HD-15-Anschlußbuchse x 1
Audio-Ausgangsanschluss
Stereo-Steckeranschluss x 1
RJ-45-Eingangsanschluss 2
Max. Auflösung 1280 x 1024, 60 Hz
Kabellänge 300 m (Max.)
DC, 12 V, 600 mA
Netzadapter (min.)
(Gleichstrom)
Gehäuse
Gewicht 320 g
Abmessungen (L x B x H) 200 x 86 x 29 mm
-1-
VORDERANSICHT
DC-44400
DC-45400
1. EQ Up/Down-Taste (auf/ab): Zum Einstellen der
Ausgleichlänge im Einstellmodus zum Verschärfern von
schwachen und unklaren Bildern. Diese Funktion ist jedoch im
Allgemein-Modus (General) wirkungslos.
2.
GAIN Up/Down-Taste (Verstärkung auf/ab): Zum Einstellen der
Helligkeit im Einstellmodus. Diese Funktion ist im
Allgemein-Modus (General) wirkungslos.
3.
Port 1, 2-Taste: Auswähltaste für die Ports 1 und 2 im
DC-45400
Allgemein-Modus (General).
RGB SKEW Up/Down-Taste (RGB-Verzerrung auf/ab): Kann
ψ nur im Einstellmodus eingestellt werden.
3.5
4.
Port 3-Taste: Auswähltaste für den Port 3 im Allgemein-Modus
(General).
4
SELECTOR-Taste (Auswähltaste): Auswähltaste für die R, G
oder B SKEW (Verzerrung) im Einstellmodus.
* Beim DC-44400 ist dies die Auswähltaste für die RGB SKEW
im Einstellmodus. Diese Funktion ist im Allgemein-Modus
(General) wirkungslos.
5.
Port 4-Taste: Auswähltaste für den PORT 4 im
Aluminium
Allgemein-Modus (General). Außer für die
332 g
Betriebsanzeige-LED (Power) ist diese Funktion im
Einstellmodus wirkungslos.
*Beim DC-44400 darf diese Taste nicht gedrückt werden.
6.
Sperrtaste (Lock): Auf die Sperrtaste (Lock) drücken. Die
Gesperrt-LED (Locked) erlischt. Danach den Einstellmodus
aktivieren. Noch einmal auf die Sperrtaste (Lock) drücken,
wonach die Gesperrt-LED (Locked) aufleuchtet. Danach zum
Allgemein-Modus (General) zurückgehen. Ihre Daten werden
nach der Einstellung gespeichert.
7.
Betriebsanzeige-LED (Power).
8.
Gesperrt-LED (Locked): Die gesperrte LED-Diode leuchtet
nicht. Den Einstellmodus aktivieren. Die Gesperrt-LED (Locked)
leuchtet auf. Zum Allgemein-Modus (General) zurückgehen.
9. Port 1-LED: Im Allgemein-Modus (General) ist dies die LED des
Port 1. Die LED-Diode blinkt nach dem Auswählen aug.
R LED: Im RGB SKEW-Auswählmodus zur Ausgabe in den
R-Auswählmodus leuchtet diese LED-Diode auf.
10.
Port 2-LED: Im Allgemein-Modus (General) ist dies die PORT
-2-
