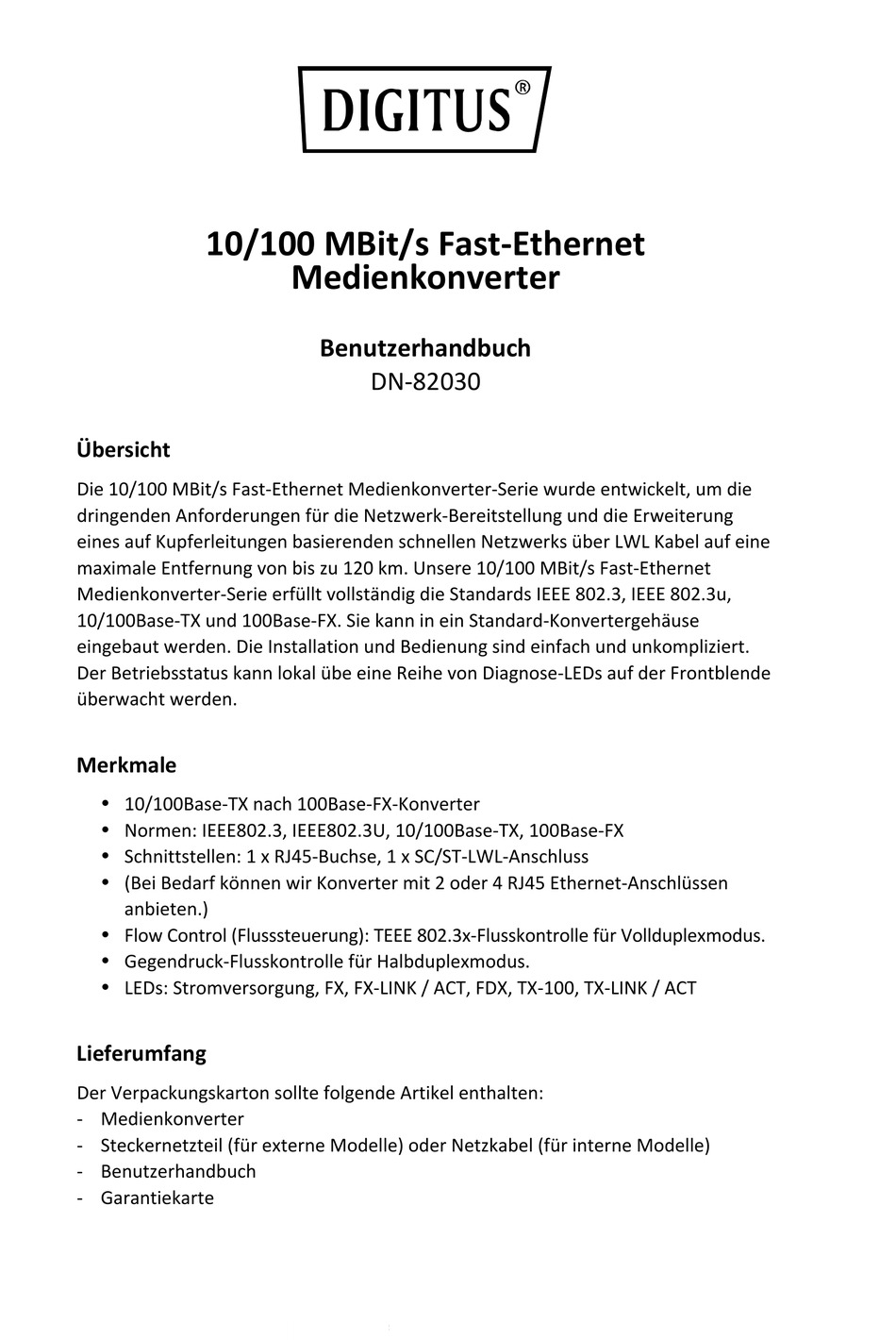

Digitus DN-82030 Benutzerhandbuch
10/100 mbit/s fast-ethernet
medienkonverter
Quicklinks
10/100 MBit/s Fast-Ethernet
Übersicht
Die 10/100 MBit/s Fast-Ethernet Medienkonverter-Serie wurde entwickelt, um die
dringenden Anforderungen für die Netzwerk-Bereitstellung und die Erweiterung
eines auf Kupferleitungen basierenden schnellen Netzwerks über LWL Kabel auf eine
maximale Entfernung von bis zu 120 km. Unsere 10/100 MBit/s Fast-Ethernet
Medienkonverter-Serie erfüllt vollständig die Standards IEEE 802.3, IEEE 802.3u,
10/100Base-TX und 100Base-FX. Sie kann in ein Standard-Konvertergehäuse
eingebaut werden. Die Installation und Bedienung sind einfach und unkompliziert.
Der Betriebsstatus kann lokal übe eine Reihe von Diagnose-LEDs auf der Frontblende
überwacht werden.
Merkmale
10/100Base-TX nach 100Base-FX-Konverter
Normen: IEEE802.3, IEEE802.3U, 10/100Base-TX, 100Base-FX
Schnittstellen: 1 x RJ45-Buchse, 1 x SC/ST-LWL-Anschluss
(Bei Bedarf können wir Konverter mit 2 oder 4 RJ45 Ethernet-Anschlüssen
anbieten.)
Flow Control (Flusssteuerung): TEEE 802.3x-Flusskontrolle für Vollduplexmodus.
Gegendruck-Flusskontrolle für Halbduplexmodus.
LEDs: Stromversorgung, FX, FX-LINK / ACT, FDX, TX-100, TX-LINK / ACT
Lieferumfang
Der Verpackungskarton sollte folgende Artikel enthalten:
- Medienkonverter
- Steckernetzteil (für externe Modelle) oder Netzkabel (für interne Modelle)
- Benutzerhandbuch
- Garantiekarte
Medienkonverter
Benutzerhandbuch
DN-82030
Verwandte Anleitungen für Digitus DN-82030
Inhaltszusammenfassung für Digitus DN-82030
- Seite 1 10/100 MBit/s Fast-Ethernet Medienkonverter Benutzerhandbuch DN-82030 Übersicht Die 10/100 MBit/s Fast-Ethernet Medienkonverter-Serie wurde entwickelt, um die dringenden Anforderungen für die Netzwerk-Bereitstellung und die Erweiterung eines auf Kupferleitungen basierenden schnellen Netzwerks über LWL Kabel auf eine maximale Entfernung von bis zu 120 km. Unsere 10/100 MBit/s Fast-Ethernet Medienkonverter-Serie erfüllt vollständig die Standards IEEE 802.3, IEEE 802.3u,...
- Seite 2 Bitte informieren Sie Ihren Vertriebsmitarbeiter sofort, wenn einer der Artikel fehlt oder beschädigt ist. Installation • Verbinden Sie das LWL-Kabel vom Medienkonverter mit dem LWL-Netzwerk. Die LWL-Verbindungen müssen aufeinander abgestimmt werden – Sendebuchse zu Empfangsbuchse. Das TX- und das RX-LWL-Kabel müssen an beiden Enden gekoppelt werden.
- Seite 3 Aktive Statusanzeige der elektrischen Verbindung Blinkt „Blinken“ zeigt an, dass Daten übertragen werden Anzeige des Verbindungsstatus für die LWL-Verbindung „EIN“ zeigt an, dass die elektrische Verbindung FX Link / Act ordnungsgemäß hergestellt wurde. Aktive Statusanzeige der LWL-Verbindung Blinkt „Blinken“ zeigt an, dass Daten übertragen werden Der LWL-Anschluss arbeitet im Vollduplexmodus FDX / COL Der LWL-Anschluss arbeitet im Halbduplexmodus...
- Seite 4 Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den Anforderung und Vorschriften der Richtlinien 2014/30/EU und RoHS 2011/65/EU befindet. Die vollständige Konformitätserklärung können Sie postalisch unter der unten genannten Herstelleradresse anfordern. Warnung: Dies ist eine Einrichtung der Klasse B. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen.
