4 Installation
4.2 Montage der Reserveheizung

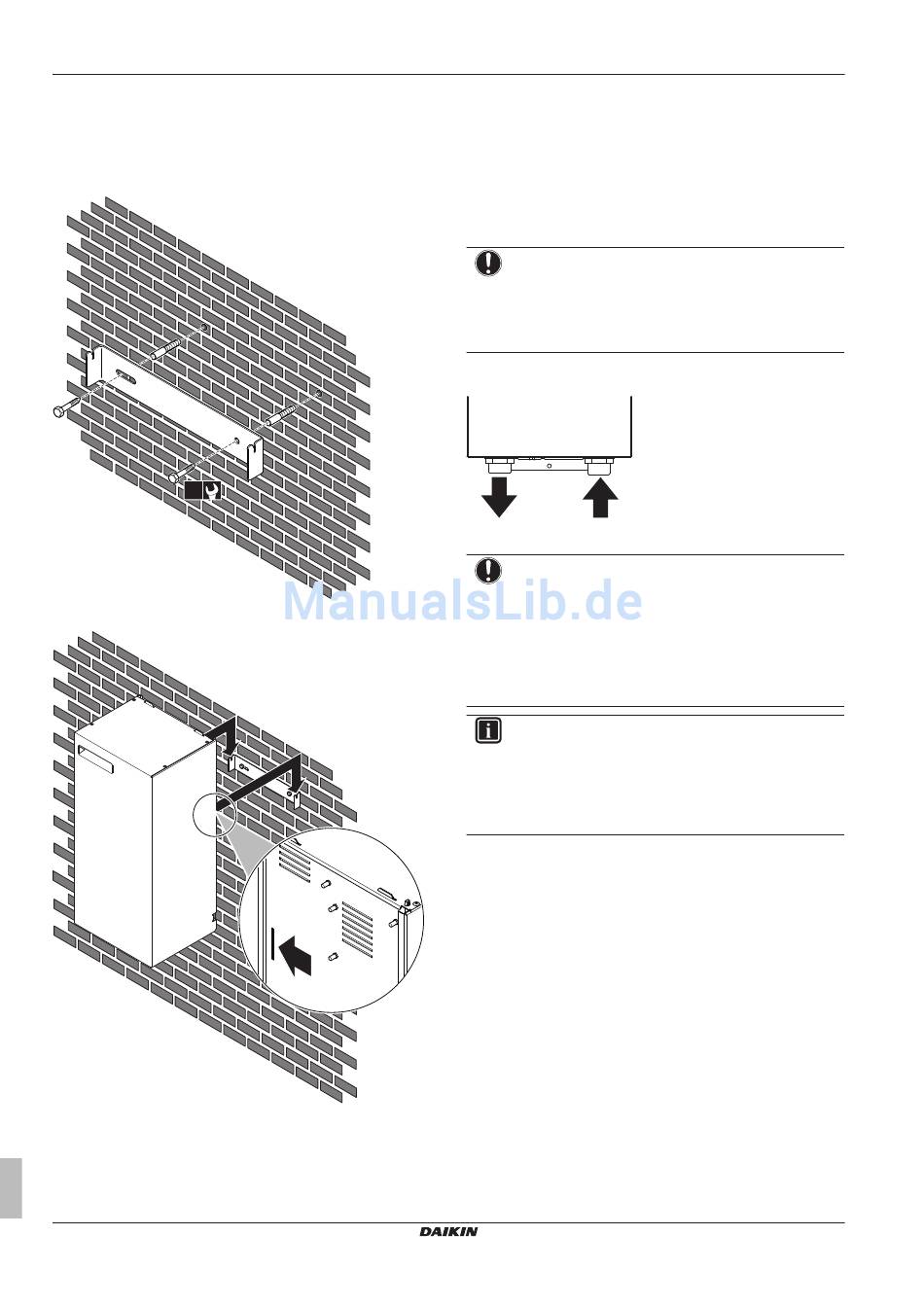

4.2.1 So installieren Sie die Reserveheizung
1 Befestigen Sie den Wandhalter mit M5­Schrauben an der
Wand.
2×
2 Hängen Sie die Reserveheizung am Wandhalter auf.
3 Markieren Sie die Position des Lochs an der Unterseite der
Reserveheizung.
4 Nehmen Sie die Reserveheizung vom Wandhalter ab.
5 Bohren Sie ein Loch für die untere Schraube und setzen Sie
einen Stopfen ein.
Installationsanleitung
4
6 Hängen Sie die Reserveheizung am Wandhalter auf. Stellen
Sie sicher, dass sie richtig befestigt ist.
7 Befestigen Sie das Unterteil der Reserveheizung mit einer M5­
Schraube an der Wand.
4.3 Anschließen der Wasserleitungen
4.3.1 So schließen Sie die Wasserleitungen an
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen. Stellen Sie
sicher, dass das Anzugsdrehmoment 30 N•m NICHT
überschreitet.
1 Schließen Sie die Wasserleitung (bauseitig bereitzustellen) an
den Wasserein­ und ­auslass der Reserveheizung an.
b
a
a Wassereinlass
b Wasserauslass
HINWEIS
Bei Installation der Reserveheizung in einem umkehrbaren
System (EBLQ05+07CAV3) kann Kondensation auftreten.
Planen Sie daher eine Rückflussleitung ein, indem Sie ein
Ventil­Bausatz am Wassereinlass der Reserveheizung
installieren. Eine Anleitung finden Sie im Monteur­
Referenzhandbuch. Installieren Sie KEINEN anderen als
den im Monteur­Referenzhandbuch angegebenen Ventil­
Bausatz.
INFORMATION
In der Reserveheizung
Entlüftungsventil installiert. Die Position dieses Ventils ist
im Kapitel "Technische
Referenzhandbuchs angegeben. Eine Anleitung zur
Durchführung einer Entlüftung finden Sie in der
Installationsanleitung des Außengeräts.
Daikin Altherma Niedertemperatur­Monobloc­Reserveheizung
ist ein automatisches
Daten" des Monteur­
EKMBUHCA3V3 + EKMBUHCA9W1
4P405547­1 – 2015.03
