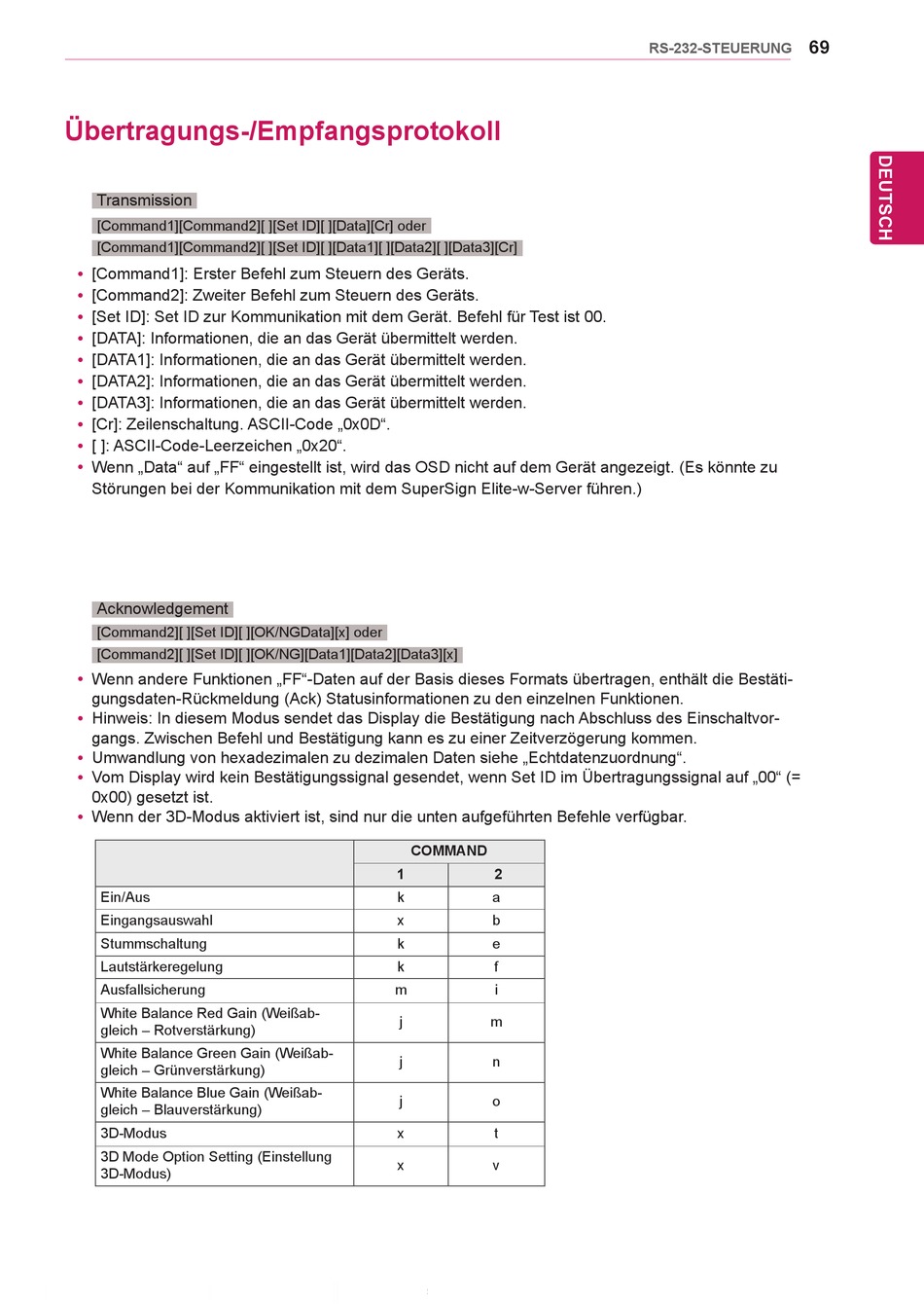

Übertragungs-/Empfangsprotokoll
Transmission
[Command1][Command2][ ][Set ID][ ][Data][Cr] oder
[Command1][Command2][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr]
[Command1]: Erster Befehl zum Steuern des Geräts.
y
[Command2]: Zweiter Befehl zum Steuern des Geräts.
y
[Set ID]: Set ID zur Kommunikation mit dem Gerät. Befehl für Test ist 00.
y
[DATA]: Informationen, die an das Gerät übermittelt werden.
y
[DATA1]: Informationen, die an das Gerät übermittelt werden.
y
[DATA2]: Informationen, die an das Gerät übermittelt werden.
y
[DATA3]: Informationen, die an das Gerät übermittelt werden.
y
[Cr]: Zeilenschaltung. ASCII-Code „0x0D".
y
[ ]: ASCII-Code-Leerzeichen „0x20".
y
Wenn „Data" auf „FF" eingestellt ist, wird das OSD nicht auf dem Gerät angezeigt. (Es könnte zu
y
Störungen bei der Kommunikation mit dem SuperSign Elite-w-Server führen.)
Acknowledgement
[Command2][ ][Set ID][ ][OK/NGData][x] oder
[Command2][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x]
Wenn andere Funktionen „FF"-Daten auf der Basis dieses Formats übertragen, enthält die Bestäti-
y
gungsdaten-Rückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen.
Hinweis: In diesem Modus sendet das Display die Bestätigung nach Abschluss des Einschaltvor-
y
gangs. Zwischen Befehl und Bestätigung kann es zu einer Zeitverzögerung kommen.
Umwandlung von hexadezimalen zu dezimalen Daten siehe „Echtdatenzuordnung".
y
Vom Display wird kein Bestätigungssignal gesendet, wenn Set ID im Übertragungssignal auf „00" (=
y
0x00) gesetzt ist.
Wenn der 3D-Modus aktiviert ist, sind nur die unten aufgeführten Befehle verfügbar.
y
Ein/Aus
Eingangsauswahl
Stummschaltung
Lautstärkeregelung
Ausfallsicherung
White Balance Red Gain (Weißab-
gleich – Rotverstärkung)
White Balance Green Gain (Weißab-
gleich – Grünverstärkung)
White Balance Blue Gain (Weißab-
gleich – Blauverstärkung)
3D-Modus
3D Mode Option Setting (Einstellung
3D-Modus)
COMMAND
1
2
k
a
x
b
k
e
k
f
m
i
j
m
j
n
j
o
x
t
x
v
69
