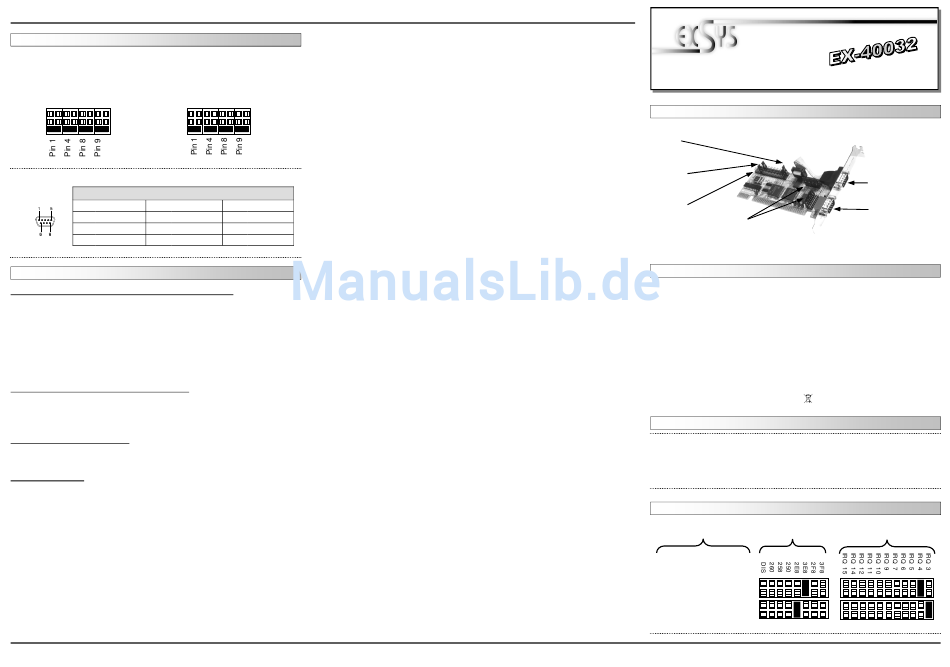

EX
EX-
EX
-
-
40032
40032
40032
JUMPER EINSTELLUNG & ANSCHLÜSSE:
Mit der EX-40032 haben Sie die Möglichkeit +5V oder +12V auf einen der folgenden vier Pins
von S1 oder S2 zu konfigurieren :
Achtung!!! Nur konfigurieren wenn für das Peripheriegerät auch +5Volt oder +12Volt
gebraucht wird. Für normale Anwendungen, Jumper nicht verändern.
S1:
S2:
+ 5 Volt
+ 12 Volt
Disable
DB9M:
Seriell 9 Pin D-SUB Stecker (S1 und S2)
Pin
Signal
Pin
Signal
1
CDC
4
DTR
2
RXD
5
GROUND
3
TXD
6
DSR
TREIBER INSTALLATION:
Windows 9x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7/ 8:
Starten Sie Windows 9.x, ME, 2000, Server 2003, XP, Vista oder 7 und klicken Sie dann auf
>Start< >Einstellung< >Systemsteuerung< >Hardware< >Weiter<. Markieren Sie >Geräte
hinzufügen< und klicken Sie auf >Weiter<. Markieren Sie >Ja nach neuen Hardwarekom-
ponenten suchen<. Klicken Sie auf >Weiter<.
Windows wird jetzt folgende Info auf dem Bildschirm anzeigen „Gefundene Hardwarekompo-
nenten" „Kommunikationsanschluss installieren". Klicken Sie auf >Weiter< und >Fertig
stellen<.
Die EX-40032 ist jetzt im Gerätemanager z.B. als COM3 und COM4 konfiguriert.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie auf
>OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und
LPT)" einen oder mehrere neue "PCI Ports" z.B. (COM3) sehen. Wenn Sie diese oder ähnli-
che Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung< und
>Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
Windows NT 4.0:
Starten Sie Windows NT. Das Betriebssystem installiert automatisch die EX-40032 als COM 3
und COM 4. Dies kann wie folgt überprüft werden. Klicken Sie auf >Start< >Einstellung<
>Systemsteuerung< >Anschlüsse<. Es muss jetzt ein neuer Eintrag mit z.B. COM3 und
COM4 zu sehen sein. Es kann auch unter NT-Diagnostik die EX-40032 überprüft werden.
Klicken Sie auf >Programme< >Verwaltung< >Windows NT-Diagnose< >Resourcen<. Bei
IRQ sehen Sie die EX-40032 mit „04 Serial ISA" und „03
sollten Sie den Eintrag „03E8-03EE Serial
0 ISA" und „02E8-02EE Serial 0 ISA" sehen.
Die EX-40032 wurde somit von Windows NT erkannt und korrekt eingetragen.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
40032
40032
40032
+ 5 Volt
+ 12 Volt
Disable
Pin
Signal
7
RTS
8
CTS
9
RI
Serial
ISA". Unter I/O-Port,
Deutsch
Deutsch
Deutsch
S1+S2:
Interrupt
3 to 15
S1:
I/O addresses
COM 1-7
S2:
I/O addresses
COM 1-7
The EX-40032 is a 16-bit RS-232 serial card is equipped with two high-speed 16-Byte FIFO
16C550 port. The EX-40032 includes two external 9 pin D-SUB male connector for attaching
peripherals unit with standard RS-232 serial interface (Modem, Mouse, Plotter etc.).
The EX-40032 serial card has an extended address decoder, which allows easy configuration
with all seven I/O addresses 3F8 (COM1), 2F8 (COM2), 3E8 (COM3), 2E8 (COM4), 250
(COM5), 258 (COM6) and 260 (COM7). In addition to the I/O addresses, it's possible to adding
eleven interrupts (IRQ 3, 4, 5, 6, 7, 9, 10, 11, 12, 14, 15). The serial ports can be disabled
(DIS).
Compatibility:
Operating system:
Connections:
Extent of delivery:
Certificates:
The EX-40032 16-Bit serial card must be configured, before is installed into a computer
system. Never Use the same I/O address and Interrupt with more than one port. Jump-
er are used to configure the card according to the system environment. With the Jump-
er "DIS" you can disabled the I/O addresses. The following table shows the standard
factory settings.
3
User Manual
User Manual
Vers. 1.3 / 03.05.13
LAYOUT:
+5V or +12V
setting to the 9 Pin
male connector
DESCRIPTION & TECNICAL INFORMATION:
ISA 8– or 16-Bit
DOS/ WIN 9x/ ME/ NT4.0/ 2000/ Server 2003/ XP/ Vista/ 7/ 8
Linux v. OS
2x 9 pin D-SUB serial male connector
EX-40032, Manual
CE CE
CE
CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
CONFIGURATION:
JUMPER SETTING & CONNECTORS:
Factory setting
I/O addresses
Port
I/O adr.
Interrupt
S1
3E8 (COM3)
IRQ 4
S2
2E8 (COM4)
IRQ 3
4
S2: 9 pin male
Serial connector
S1: 9 pin male
Serial connector
Interrupt (IRQ)
