Exsys EX-40032 Bedienungsanleitung

EX- EX EX - - 40032 40032 40032

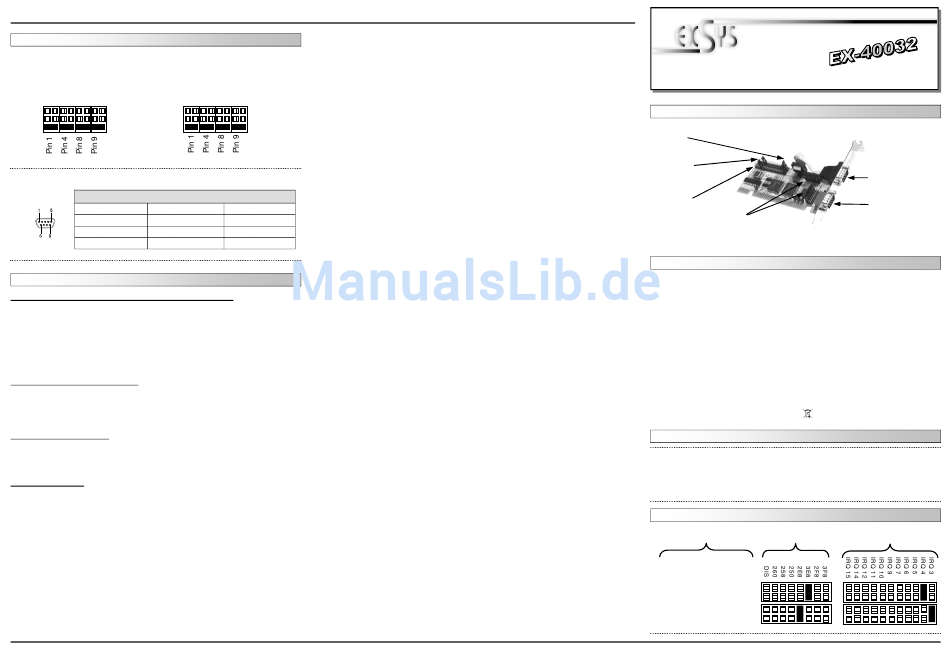

JUMPER SETTING & CONNECTORS:
The EX-40032 give you the possibility configure +5V or +12V to the four different pins from the
9 pin (S1) and (S2) male connector :
Attention !! The jumpers for +5Volt or +12Volt are set from the factory to disable. For normal
use never change the jumper.
S1: S2:
+ 5 Volt
+ 12 Volt
Disable
DB9M:
Serial 9 Pin D-SUB male connector (S1 and S2)
Pin Signal Pin Signal
1 CDC 4
2 RXD 5 GROUND
3 TXD 6
DRIVER INSTALLATION:
Windows 9x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7/ 8:
Start Windows 9.x, ME, 2000, Server 2003, XP, Vista or 7
>Control Panel< >Add/Remove Hardware< >Next<. Mark >Add/Troubleshoot a De-
vice< and click >Next<. Mark >Add a new device< and click >Next<. Mark >Yes, search
for new hardware<. Click to >Next<. Windows give now following information to the
screen „Detected hardware" „Install Communications Port". Click to >Next< and
>Finish<.
The EX-40032 is now configured with COM3 and COM4 in the Device-Manager.
CHECK THE INSTALLED DRIVER:
Click at Start<>Run< then enter "compmgmt.msc" and click at >OK<. In the windows
that open select >Device Manager<. Under "Ports (COM and LPT)" you should find one
or more new "PCI Ports" as sample (COM3). If you see this or similar entries the card is
installed correctly.
CHANGE PORT NUMBER:
If you like to change the port number for example COM3 to COM5, open the >Device
Manager< click at >COM3<, >Settings< and then >Advance<. There you can change
between COM3 to COM256.
Windows NT 4.0:
Start Windows NT 4.0. The operating system will install automatically the EX-40032 with
COM3 and COM4. This you can check if you click to >Start< >Setting< >Control Panel<
>Ports<. You must see then the setting COM3 and COM4. You can check the EX-40032
also under NT-Diagnostic. Klick to. >Start< >Programs< >Administrative Tools
[Common]< >Windows NT-Diagnostics< after you click to >Resource< >IRQ<. You can
see then the setting „03E8-03EE Serial 0 ISA" and „02E8-02EE Serial 0 ISA.
The EX-40032 it's install now correctly.
5
English English English EX EX EX- - - 40032 40032 40032
+ 5 Volt
+ 12 Volt
Disable
Pin Signal
DTR 7 RTS
8 CTS
DSR 9 RI
and click to >Start< >Setting<
English English English
Die EX-40032 ist eine 2S RS-232 Seriell ISA Karte und ist mit zwei High-Speed FIFO 16C550
Interface ausgestattet. Die 16C550 Bausteine haben einen 16-Byte Buffer. Die EX-40032
verfügt über zwei 9 Pin D-SUB Stecker für den Anschluss von Peripheriegeräten mit Standard
RS-232 Seriell Interface (Modem, Plotter, Maus usw.). Bei Bedarf besteht die Möglichkeit, +5V- oder
+12V auf einen der vier Pins von den beiden 9 Pin Stecker zu legen. Die EX-40032 ist mit einem
Adress-Decoder ausgestattet, der es Ihnen ermöglicht, alle I/O Adressen auf einfache und prob-
lemlose Art einzustellen. Die Seriellen Ausgänge können wahlweise mit den I/O Adressen 3F8
(COM1), 2F8 (COM2), 3E8 (COM3), 2E8 (COM4), 250 (COM5), 258 (COM6) oder 260 (COM7)
betrieben werden. Außerdem können zu den I/O Adressen folgende 11 Interrupts (IRQ 3, 4, 5, 6,
7, 9, 10, 11, 12, 14, 15) eingestellt werden. Die Seriellen Ausgänge können bei Bedarf abgeschal-
tet werden (DIS).
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
Die EX-40032 muss vor dem Einbau in ein Computersystem konfiguriert werden. Dabei ist zu
beachten, dass keine I/O Adressen und Interrupts doppelt belegt werden. Die Einstellungen
erfolgen mittels den Steckbrücken (Jumper). Wird bei den I/O Adressen der Jumper auf „DIS"
installiert, ist die entsprechende Funktion automatisch deaktiviert (Disable). Die nachstehende
Abbildung zeigt die Standardkonfiguration ab Werk.
6
Bedienungsanleitung Bedienungsanleitung
Vers. 1.3 / 03.05.13
AUFBAU:
S1+S2:
Interrupt
3 bis 15
S1:
I/O Adressen
COM 1-7
S2:
I/O Adressen
COM 1-7
+5V oder +12V
einstellbar auf den
9 Pin Stecker
BESCHREIBUNG & TECHNISCHE DATEN:
ISA 8- oder 16-bit
DOS/ WIN 9x/ ME/ NT4.0/ 2000/ Server 2003/ XP/ Vista/ 7/ 8
Linux v. OS
2x 9 Pin Seriell D-SUB Stecker
EX-40032, Anleitung
CE CE
CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
KONFIGURATION:
JUMPER EINSTELLUNG & ANSCHLÜSSE:
Werkseinstellung I/O Adressen
Port I/O adr. Interrupt
S1 3E8 (COM3) IRQ 4
S2 2E8 (COM4) IRQ 3
1
S2: 9 Pin Stecker
Seriell Anschluss
S1: 9 Pin Stecker
Seriell Anschluss
Interrupt (IRQ)
