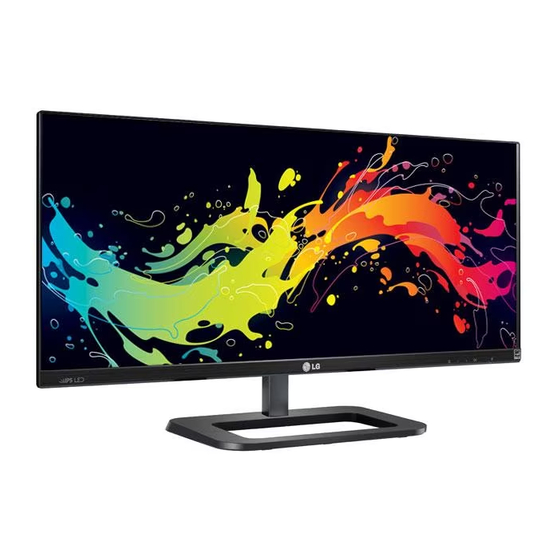

- Seite 1 Benutzerhandbuch IPS LED-MONITOR (LED LCD-MONITOR) Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitsinformationen bitte aufmerksam durch. Modellliste für IPS LED-Monitore (LED LCD-Monitore) 29EA93 www.lg.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis INHALTSVERZEICHNIS LIZENZ INSTALLIEREN DES GETEILTEN-BILDSCHIRM- MODUS MONTAGE UND VORBEREITUNG EINSTELLUNGEN ANPASSEN Produktkomponenten Aktivieren des Hauptmenüs Beschreibung der Komponenten und Einstellungen Anpassen Tasten - Menüeinstellungen Bewegen und Anheben des Monitors - Einstellungen für das Seitenverhältnis Installieren des Monitors - Func. Einstellungen - Zusammenbau der Ständerplatte - PIP-Einstellungen - Abnehmen des Standfußes - Bild - Installation auf einem Tisch - Farben - Anpassen des Neigungswinkels - Einstellungen - Sauberes Verlegen der Kabel - Verwenden des Kensington-Schlosses - Installieren der Wandmontageplatte FEHLERBEHEBUNG... -
Seite 3: Lizenz
LIZENZ LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. -
Seite 4: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Produktkomponenten Prüfen Sie, ob alle Komponenten enthalten sind, bevor Sie das Produkt verwenden. Sollten Komponenten fehlen, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Beachten Sie, dass das Produkt und die Komponenten möglicherweise von den folgenden Abbildungen abweichen können. Benutzerhandbuch/Karte Netzkabel Netzteil DVI-D-Dualkabel MHL-Signalkabel Audiokabel USB 3.0-Kabel Typ A-B Kabelbinder Ständerplatte Schraubenabdeckung Zwei Schrauben VORSICHT Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie keine Fälschungen. Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt. HINWEIS Beachten Sie, dass die Komponenten möglicherweise von den folgenden Abbildungen abweichen. Bei den in dieser Bedienungsanleitung veröffentlichten Informationen und technischen Daten können im Rahmen von Produktverbesserungen ohne vorherige Ankündigung Veränderungen auftreten. Die optionalen Zubehörteile können Sie in einem Elektronikfachgeschäft, in einem Online-Shop oder bei dem Einzelhändler, bei dem Sie das Produkt gekauft haben, erwerben. -
Seite 5: Beschreibung Der Komponenten Und Tasten
MONTAGE UND VORBEREITUNG Beschreibung der Komponenten und Tasten Betriebsanzeige An: Eingeschaltet Aus: Ausgeschaltet (Taste Power) Drucktasten an der Unterseite des Monitors USB UP AUDIO IN(PC) HDMI 1 HDMI 2/MHL DP IN USB IN 1 USB IN 2 USB IN 3 0.9 A DC-IN (19.5 V 0.9 A DVI-D IN Anschlüsse... -
Seite 6: Bewegen Und Anheben Des Monitors
MONTAGE UND VORBEREITUNG Bewegen und Anheben des Installieren des Monitors Monitors Zusammenbau der Ständerplatte Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Legen Sie den Bildschirm mit der Vorderseite Kratzer oder Beschädigungen am Monitor zu ver- nach unten. meiden und um unabhängig von Form und Größe VORSICHT einen sicheren Transport zu gewährleisten. Um den Bildschirm vor Kratzern zu schüt- VORSICHT zen, decken Sie die Oberfläche mit einem Vermeiden Sie es nach Möglichkeit, den weichen Tuch ab. Bildschirm des Monitors zu berühren. Dies kann zu Schäden am Bildschirm oder an den Prüfen Sie die Position (an der Vorder- und Pixeln führen, aus denen die Bilder erzeugt Rückseite) der Ständerplatte, und montieren werden. Sie dann die Ständerplatte am Standkörper, so wie in der Abbildung gezeigt. Es wird empfohlen, den Monitor in den Ori- ginalkarton oder die Originalverpackung zu stellen und dann zu bewegen. Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie den Monitor bewegen oder anheben. Standkörper Halten Sie den Monitor oben und unten am Rahmen gut fest. Halten Sie nicht den Bild- schirm selbst fest. Ständerplatte Befestigen Sie zwei Schrauben an der Rück- seite der Ständerplatte, und schließen Sie die Schraubenabdeckung. -
Seite 7: Abnehmen Des Standfußes
MONTAGE UND VORBEREITUNG Abnehmen des Standfußes Installation auf einem Tisch Legen Sie den Bildschirm mit der Vorderseite Heben Sie den Monitor an, und stellen Sie ihn nach unten. aufrecht auf den Tisch. Achten Sie auf einen Abstand von mindestens VORSICHT 10 cm zur Wand, um eine ausreichende Belüftung zu gewährleisten. Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem weichen Tuch ab. Öffnen Sie die Schraubenabdeckung an der 10 cm Rückseite der Ständerplatte, und entfernen Sie 10 cm mit einem Schraubendreher die beiden Schrau- 10 cm ben. 10 cm Lösen Sie die Ständerplatte vom Standkör- per, wie in der Abbildung dargestellt. Standkörper Schließen Sie den Adapter am Monitor an, und stecken Sie das Stromkabel in eine Steckdose. Ständerplatte VORSICHT Möglicherweise weichen die Komponenten von den Abbildungen ab. Tragen Sie den Monitor nicht verkehrt her- um, da er sich sonst vom Standfuß lösen und beschädigt werden bzw. zu Verletzungen führen kann. Drücken Sie auf die Taste (POWER) auf der Um Schäden des Bildschirms beim Anheben Vorderseite des Monitors, um ihn einzuschal- oder Versetzen zu vermeiden, fassen Sie ten. -
Seite 8: Anpassen Des Neigungswinkels
MONTAGE UND VORBEREITUNG Anpassen des Neigungswinkels Sauberes Verlegen der Kabel Bündeln Sie die Kabel, und binden Sie sie mit dem Stellen Sie den an der Ständerplatte montier- beigefügten Kabelclip zusammen. ten Monitor aufrecht auf. Passen Sie den Winkel des Bildschirms an. Der Winkel des Bildschirms kann um bis zu 5° nach vorne und um bis zu 20° nach hinten eingestellt werden, um ein angenehmes Be- trachten zu gewährleisten. Rückseite Vorderseite WARNUNG Um beim Anpassen des Bildschirms Verlet- zungen an den Fingern zu vermeiden, halten Sie den unteren Teil des Monitors nicht wie nachfolgend gezeigt. Achten Sie darauf, den Bildschirmbereich nicht zu berühren oder darauf zu drücken, wenn Sie den Winkel des Monitors anpas- sen. -
Seite 9: Verwenden Des Kensington-Schlosses
MONTAGE UND VORBEREITUNG Verwenden des Kensington- Installieren der Wandmontageplatte Schlosses Dieser Monitor unterstützt die Spezifikation der Standard-Wandmontageplatte oder eines kompa- Der Anschluss für das Kensington-Schloss befin- tiblen Geräts. det sich auf der Rückseite des Monitors. Weitere Informationen zur Installation und Ver- wendung finden Sie in der Bedienungsanleitung Legen Sie den Bildschirm mit der Vorderseite für das Kensington-Schloss oder auf der Website nach unten. Um den Bildschirm vor Kratzern zu http://www.kensington.com. schützen, decken Sie die Oberfläche mit einem weichen Tuch ab. Verbinden Sie den Monitor über das Kabel des Legen Sie die Wandmontageplatte auf den Kensington-Schlosses mit dem Tisch. Monitor, und richten Sie sie an den Löchern für die Schrauben aus. Ziehen Sie die vier Schrauben mit einem Schraubendreher fest, um die Platte am Moni- tor zu befestigen. Wandmontageplatte HINWEIS Die Verwendung des Kensington-Schlosses ist optional. Das Zubehör erhalten Sie in Ihrem Elektronikgeschäft vor Ort. HINWEIS Die Wandmontageplatte ist separat erhält- lich. Weitere Informationen zur Installation finden Sie im Installationshandbuch für die Wand- montageplatte. Üben Sie beim Befestigen der Wandmon- tageplatte keinen übermäßigen Druck aus, da Sie sonst den Bildschirm des Monitors beschädigen könnten. -
Seite 10: Installation An Einer Wand
MONTAGE UND VORBEREITUNG Installation an einer Wand Modell 29EA93 VESA (A x B) 100 x 100 Installieren Sie den Monitor mit einem Abstand von Schraube für Ständer mindestens 10 cm zur Wand und 10 cm Abstand Benötigte Schrauben an den Seiten, um eine ausreichende Belüftung Wandmontageplatte RW120 zu gewährleisten. Detaillierte Installationsanwei- (Optional) sungen erhalten Sie von Ihrem lokalen Händler. Beachten Sie das Handbuch zur Installation und Verwendung einer schwenkbaren Wandmontage- halterung. VORSICHT 10 cm Trennen Sie das Stromkabel, bevor Sie den Monitor bewegen oder aufbauen, um einen elektrischen Stromschlag zu vermeiden. Wird der Monitor an der Decke oder einer 10 cm geneigten Wand montiert, kann er mögli- 10 cm cherweise herunterfallen und zu Verletzun- gen führen. Achten Sie darauf, dass Sie eine originale LG-Wandhalterung verwen- 10 cm den. Weitere Informationen erhalten Sie von Ihrem lokalen Händler oder einem qualifi- Um den Monitor an der Wand zu montieren, be- zierten Monteur. festigen Sie die Wandhalterung (optional) an der D urch übermäßige Krafteinwirkung bei der Rückseite des Monitors. -
Seite 11: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs VORSICHT Dieser Monitor unterstützt *Plug & Play. Schließen Sie das Eingangskabel *Plug & Play: Eine Funktion, mit der ein Gerät an, und drehen Sie es in Pfeilrich- ohne Neukonfiguration oder manuelle Instal- tung. Um eine Trennung zu ver- lation von Treibern an einen Computer ange- schlossen werden kann. meiden, sichern Sie das Kabel gut. Drücken Sie nicht für längere Zeit auf den DVI- Anschluss Bildschirm. Dies kann zu Bildverzerrungen führen. USB UP AUDIO IN(PC) USB UP AUDIO IN(PC) HDMI 1 HDMI 2/MHL Zum Übertragen digitaler Videosignale an den Vermeiden Sie das Anzeigen von Standbil- DP IN DP IN Monitor. Schließen Sie den Monitor mit dem DVI- dern über einen längeren Zeitraum. Dies Kabel wie nachfolgend gezeigt an. -
Seite 12: Display Port-Anschluss
VERWENDEN DES MONITORS Display Port-Anschluss HDMI-Anschluss Dieser Anschluss überträgt digitale Video- und Dieser Anschluss überträgt digitale Video- und Audiosignale vom PC an den Monitor. Verbinden Audiosignale vom PC oder A/V-Gerät an den Moni- Sie den PC, wie unten abgebildet, mit Hilfe des tor. Verbinden Sie den PC oder das A/V-Gerät, wie Display Port-Kabels mit dem Monitor. unten abgebildet, mit Hilfe des HDMI-Kabels mit Drücken Sie die Taste MENU ( ), und wählen Sie dem Monitor. Drücken Sie die Taste MENU ( ), und wählen Sie dann im Eingangsmenü die Eingangsoption. dann im Eingangsmenü die Eingangsoption. DP OUT (separat erhältlich) (separat erhältlich) SB UP AUDIO IN(PC) HDMI 1 HDMI 2/MHL DP IN USB UP AUDIO IN(PC) HDMI 1 HDMI 2/MHL HDMI 1 HDMI 2/MHL... -
Seite 13: Anschließen An Av-Geräte
VERWENDEN DES MONITORS Anschließen an AV-Geräte Anschließen an externe Geräte HDMI-Anschluss Smartphone-Anschluss (MHL) Dieser Anschluss überträgt digitale Video- und Mobile High-definition Link (MHL) ist eine Audiosignale vom PC oder A/V-Gerät an den Moni- Schnittstelle zur Wiedergabe vom Smartphone auf tor. Verbinden Sie den PC oder das A/V-Gerät, wie den Monitor übertragener Video- und Audiosigna- unten abgebildet, mit Hilfe des HDMI-Kabels mit le durch Anschluss des Monitors an das Smart- dem Monitor. phone. Schließen Sie das Smartphone mit dem Drücken Sie die Taste MENU ( ), und wählen Sie mitgelieferten MHL-Signalkabel an den HDMI2/ MHL-Anschluss des Monitors an, und schalten Sie dann im Eingangsmenü die Eingangsoption. den Eingang um, indem Sie die Taste INPUT am Monitor drücken. DP OUT (separat erhältlich) DIO IN(PC) USB UP AUDIO IN(PC) HDMI 1 HDMI 2/MHL HDMI 1 DP IN DP IN USB UP AUDIO IN(PC) -
Seite 14: Pc-Anschluss Per Usb-Kabel
AUDIO IN(PC) USB UP AUDIO IN(PC) HDMI 1 HDMI 2/MHL HDMI 1 DP IN DP IN USB UP AUDIO IN(PC) I 2/MHL HDMI 1 HDMI 2/MHL VERWENDEN DES MONITORS DP IN USB IN 2 USB IN 3 USB IN 1 USB IN 2 USB IN 3 0.9 A... -
Seite 15: Installieren Des Tusb3410-Treibers
INSTALLIEREN DES TUSB3410-TREIBERS INSTALLIEREN DES TUSB3410-TREIBERS Legen Sie die im Produktpaket enthaltene CD mit dem Benutzerhandbuch in das CD-Laufwerk Ihres PC ein, und installieren Sie den TUSB3410-Treiber. Stellen Sie Ihren bevorzugten Webbrowser auf Aktivieren Sie im Bildschirm mit der Lizenzver- Internet Explorer. einbarung die Option „I Agree“ (Ich stimme zu), und klicken Sie dann auf [Next]. Klicken Sie auf den TUSB3410-Treiber. Klicken Sie auf dem Hauptbildschirm der CD auf den TUSB3410-Treiber. Wenn das Fenster für den Datei-Download angezeigt wird, klicken Die Installation wird wie unten beschrieben Sie auf die Schaltfläche „Run“ (Ausführen). (Das ausgeführt. Fenster für den Datei-Download kann je nach Betriebssystem und Internet Explorer-Version unterschiedlich aussehen, aber das Installati- onsverfahren ist identisch.) Wenn das Installationsprogramm für den TUSB3410-Treiber gestartet wird, klicken Sie Schließen Sie die Installation ab. auf [Next]. - Seite 16 INSTALLIEREN VON TRUE COLOR FINDER INSTALLIEREN VON TRUE COLOR FINDER Legen Sie die im Produktpaket enthaltene CD mit dem Benutzerhandbuch in das CD-Laufwerk Ihres PC ein, und installieren Sie die Software True Color Finder. Beim Start des Installationsprogramms für True Geben Sie Ihren Benutzernamen und den Fir- Color Finder wird das unten dargestellte Fens- mennamen ein, und klicken Sie auf [Next]. ter eingeblendet. Wählen Sie eine Sprache aus, und klicken Sie auf [Next]. Klicken Sie auf [Change], wenn Sie den Ins- tallationspfad ändern möchten. Klicken Sie auf Klicken Sie auf [Next]. [Next]. Aktivieren Sie im Bildschirm mit der Lizenzver- Klicken Sie auf [Install], um den Installations- einbarung die Option „I Agree“ (Ich stimme zu), vorgang zu starten. und klicken Sie dann auf [Next].
- Seite 17 INSTALLIEREN VON TRUE COLOR FINDER Wenn die Installation abgeschlossen ist, starten Sie das System neu. VORSICHT Wenn auf dem PC eine Kalibrierungsan- wendung eines Drittanbieters installiert ist, kann die Kalibrierung nicht ordnungsgemäß ausgeführt werden. Es wird empfohlen, die andere Software zu entfernen. HINWEIS Um die True Color Finder-Funktion verwen- den zu können, müssen Sie eine unterstützte Kalibrierung erwerben. Wenn Sie die mit VORSICHT dem Produkt gelieferte Software True Color Finder installiert haben, können Sie die Kali- Wenn auf dem PC eine inkompatible Kalib- brierung durchführen. rierungsanwendung installiert ist, wird eine Details zu unterstützten Kalibrierungen und Warnmeldung angezeigt, in der Sie gefragt Grafikkarten finden Sie im Benutzerhand- werden, ob die Anwendung während der buch zu True Color Finder. Installation entfernt werden soll. Wenn Sie den Eingangsanschluss geändert haben, empfehlen wir, die Bildqualität des Monitors erneut zu kalibrieren. Beim Ausführen der True Color Finder- Software wird das True Color Finder-Symbol ] rechts unten auf dem PC-Bildschirm im Infobereich angezeigt. Klicken Sie bitte mit der rechten Maustaste auf das Tru Color Finder Symbol um das Programm zu starten.
-
Seite 18: Installieren Des Geteilten-Bildschirm-Modus
INSTALLIEREN DES GETEILTEN-BILDSCHIRM-MODUS INSTALLIEREN DES GETEILTEN-BILDSCHIRM-MODUS Legen Sie die im Produktpaket enthaltene CD mit dem Benutzerhandbuch in das CD-Laufwerk Ihres PC ein, und installieren Sie die Software für den geteilten Bildschirm. Beim Start des Installationsprogramms für den Geben Sie Ihren Benutzernamen und den Fir- geteilten Bildschirm wird das unten dargestellte mennamen ein, und klicken Sie auf [Next]. Fenster eingeblendet. Wählen Sie eine Spra- che aus, und klicken Sie auf [Next]. Klicken Sie auf [Change], wenn Sie den Ins- tallationspfad ändern möchten. Klicken Sie auf Klicken Sie auf [Next]. [Next]. Aktivieren Sie im Bildschirm mit der Lizenzver- Klicken Sie auf [Install], um den Installations- einbarung die Option „I Agree“ (Ich stimme zu), vorgang zu starten. und klicken Sie dann auf [Next]. - Seite 19 INSTALLIEREN DES GETEILTEN-BILDSCHIRM-MODUS Wenn die Installation abgeschlossen ist, starten Sie das System neu.
-
Seite 20: Einstellungen Anpassen
EINSTELLUNGEN ANPASSEN EINSTELLUNGEN ANPASSEN Aktivieren des Hauptmenüs Drücken Sie die Taste Menu (Menü, Stellen Sie die Option mit Hilfe der Tasten < und > ein. Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie die Taste Menu (Menü, Halten Sie die Taste Menu (Menü, ) gedrückt, um das OSD-Menü zu verlassen. Monitortasten Taste Beschreibung MENU (MENÜ) Bei inaktivem Menü Aktiviert das Hauptmenü. Bei aktivem Menü Wechselt zum vorherigen Bildschirm, wenn die Taste gedrückt wird; Schließt das Bildschirmmenü, wenn die Taste länger als drei Sekunden gedrückt wird. Bei inaktivem Menü Passt den Lautstärkepegel des Monitors an. Bei aktivem Menü Linke Richtungstaste Bei inaktivem Menü Passt den Lautstärkepegel des Monitors an. Bei aktivem Menü Rechte Richtungstaste Bei aktivem Menü: Drücken Sie auf „OK“, um die Funktion auszuwählen. Bei inaktivem Menü: Drücken Sie auf „OK“, um die Auflösung des aktuellen Signals anzeigen zu lassen (nur bei empfangenem Eingangssignal). Schaltet das Gerät ein oder aus. (Taste POW- Betriebsanzeige Wenn sich der Monitor im Betriebsmodus befindet, ist die Betriebsanzeige rot (eingeschaltet). Wenn sich der Monitor im Stromsparmodus befindet, blinkt die Betriebsan- zeige rot. HINWEIS Alle Tasten lassen sich an der Unterseite des Monitors durch einfache Berührung mit dem Finger bedienen. -
Seite 21: Einstellungen Anpassen
EINSTELLUNGEN ANPASSEN Einstellungen Anpassen Menüeinstellungen Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menu (Menü, ) an der Unterseite des Moni- tors. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Wählen Sie , um das OSD-Menü zu schließen. Um zum übergeordneten Menü... -
Seite 22: Einstellungen Für Das Seitenverhältnis
EINSTELLUNGEN ANPASSEN Einstellungen für das Seitenverhältnis Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menu (Menü, ) an der Unterseite des Moni- tors. Drücken Sie < oder >, um zu Verhältnis zu wechseln. Drücken Sie OK, um Verhältnis auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Verhältnis Wählen Sie , um das OSD-Menü zu schließen. Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie die Taste Menu (Menü, ). Untermenü Breitbild Cinema1 Cinema2 Auto Zurück Verlassen Die einzelnen Optionen werden nachfolgend beschrieben. Menü > Verhältnis Beschreibung Breitbild Zeit das Video unabhängig vom eingehenden Videosignal im Breitbildmodus an. Cinema1 Vergrößert den Bildschirm auf das Bildformat 21:9. (bei 1080p) Cinema2 Vergrößert den Bildschirm auf das Bildformat 21:9, einschließlich des schwarzen Balkens für Un- tertitel am unteren Bildschirmrand. (bei 1080p) Auto Zeigt das Video je nach Seitenverhältnis des eingehenden Videosignals an. Das Seitenverhältnis entspricht der Originalvorlage. Zurück Wechselt zum vorherigen Bildschirmmenü. Verlassen Zum Verlassen des OSD-Menüs. HINWEIS Die Anzeige für die Optionen „Breitbild“, „Original“ und „1:1“ kann bei empfohlener Auflösung (2560 x 1440) gleich aussehen. -
Seite 23: Func. Einstellungen
EINSTELLUNGEN ANPASSEN Func. Einstellungen Zum Anzeigen des OSD-Menüs drücken Sie die Menu (Menü, ) an der Unterseite des Monitors. Drücken Sie < oder >, um zu Func. zu wechseln. Drücken Sie OK, um Func. auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Func. Wählen Sie , um das OSD-Menü zu schließen. Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie die Taste Menu (Menü, ). Untermenü Func. Anwender Kalibrierung Bildmodus Zurücksetzen Zurück Verlassen Die einzelnen Optionen werden nachfolgend beschrieben. Menü > Func. Beschreibung Aktiviert die ECO-Funktion, mit deren Hilfe Sie nach ECO-Wirkungsgrad Strom spa- ren können. Deaktiviert die ECO-Funktion. Zurückset- Setzt die ECO-Daten zurück. Kalibrierung Aktiviert die auf dem Monitor eingestellte Kalibrierung. Wenn die Option auf „Off“ (Aus) gestellt ist, wird der Monitor auf die vor der Kalibrie- rung eingestellte Bildqualität zurückgesetzt. HINWEIS Führen Sie das Programm True Color Finder aus. Bildmodus Variiert je nach Wert des PC-/AV-Modus unter Menü > Einstellungen. PC-Modus Anwender Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Der Farbmodus des Hauptmenüs kann eingestellt werden. -
Seite 24: Pip-Einstellungen
EINSTELLUNGEN ANPASSEN PIP-Einstellungen Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menu (Menü, ) an der Unterseite des Moni- tors. Drücken Sie < oder >, um zu PIP zu wechseln. Drücken Sie OK, um PIP auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Wählen Sie , um das OSD-Menü zu schließen. Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie die Taste Menu (Menü, ). Untermenü Balanciert Unten R Größe Bildlage Zurücksetzen Zurück Verlassen Die einzelnen Optionen werden nachfolgend beschrieben. Menü > PIP Beschreibung Zeigt die Bildschirme zweier Eingangsmodi auf einem Monitor an. (DVI+DP, HDMI1+DP, HDMI2+DP, DP+DVI, DP+HDMI1, DP+HDMI2) Größe Passt die Größe der sekundären Anzeige an. Balan- Verwendet eine ausgewogene Größe für die sekundäre Anzeige. ciert Klein Zeigt die sekundäre Anzeige klein an. Mittel Zeigt die sekundäre Anzeige normal an. Groß Zeigt die sekundäre Anzeige groß an. Bildlage Passt die Position der sekundären Anzeige an. Die Standardposition ist unten rechts. -
Seite 25: Bild
EINSTELLUNGEN ANPASSEN Bild Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menu (Menü, ) an der Unterseite des Moni- tors. Drücken Sie < oder >, um zu Bild zu wechseln. Drücken Sie OK, um Bild auszuwählen. Bild Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Wählen Sie , um das OSD-Menü zu schließen. Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie die Taste Menu (Menü, ). Untermenü Bild Tief Mittel Schärfe Schwarzwert Reaktionszeit Zurücksetzen Zurück Verlassen Die einzelnen Optionen werden nachfolgend beschrieben. Menü > Bild Beschreibung Schärfe Stellt die Schärfe des Bildschirms ein. Schwarzwert Stellt die Offset-Stufe ein (nur bei HDMI). y Offset: Als Referenz für Videosignale ist dies die dunkelste Einstellung, die auf dem Monitor angezeigt werden kann. Hoch Das angezeigte Bild wird heller. Tief Das angezeigte Bild wird dunkler. Reaktionszeit Stellt in Abhängigkeit von der Geschwindigkeit des Bildschirms eine Antwortzeit für die Bildanzeige ein. Für normale Umgebungen wird die Einstellung „Normal“ empfohlen. Bei sich schnell bewegen- den Bildern wird die Einstellung „High“ (Hoch) empfohlen. -
Seite 26: Farben
EINSTELLUNGEN ANPASSEN Farben Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menu (Menü, ) an der Unterseite des Moni- tors. Drücken Sie < oder >, um zu Farben zu wechseln. Drücken Sie OK, um Farben auszuwählen. Farben Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Wählen Sie , um das OSD-Menü zu schließen. Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie die Taste Menu (Menü, Untermenü Farben Gamma 1 Benutzer Gamma Farbtemp. Grün Blau Sechs Farben Zurücksetzen Zurück Verlassen Die einzelnen Optionen werden nachfolgend beschrieben. Menü > Farben Beschreibung Gamma Benutzerdefinierte Gammaeinstellung: Bei Verwendung der Monitoreinstellungen Gamma 0, Gam- ma 1 und Gamma 2 wird bei höheren Gammaeinstellungen ein leuchtenderes Bild angezeigt und umgekehrt. Farbtemp. Benutzerdefiniert Sie können die Bildfarbe mit den Farben Rot, Grün und Blau anpassen. •Rot •Grün •Blau Wählt die Bildfarbe nach Werkseinstellung aus. Warm: Legt eine Bildschirmfarbe mit rötlichem Ton fest. -
Seite 27: Einstellungen
EINSTELLUNGEN ANPASSEN Einstellungen Zum Anzeigen des OSD-Menüs drücken Sie die Taste Menu (Menü, ) an der Unterseite des Moni- tors. Drücken Sie < oder >, um zu Einstellungen zu wechseln. Drücken Sie OK, um Einstellungen auszuwählen. Stellen Sie die Optionen mit Hilfe der Tasten < oder > ein. Einstellungen Wählen Sie , um das OSD-Menü zu schließen. Um zum übergeordneten Menü zurückzukehren oder andere Menüeinträge festzulegen, verwenden Sie die Taste Menu (Menü, Untermenü Audio Ein Einstellungen English Sprache PC/AV Modus Haupt Audio Taste Laut- Power-LED DDC/CI OSD Sperre Zurücksetzen Zurück Verlassen stärke Die einzelnen Optionen werden nachfolgend beschrieben. Menü > Einstel- Beschreibung lungen Sprache Zum Festlegen der Sprache des Bildschirmmenüs. PC/AV Modus Wird nur im HDMI-Modus aktiviert. Haupt Audio Der über den Audio In-Anschluss des digitalen Eingangssignals (HDMI, HDMI2/MHL, Display Port) kommende Ton kann über die Lautsprecher des Monitors ausgegeben werden. Taste Lautstärke Steuert den Tastenton. -
Seite 28: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. Ist das Stromkabel des Monitors y Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt eingesteckt? ist. Leuchtet die Betriebsanzeige? y Überprüfen Sie den Anschluss des Netzkabels, und drücken Sie die Ein-/Ausschalttaste. Leuchtet die Betriebsanzeige rot? y Überprüfen Sie, ob die angeschlossene Eingangsquelle aktiviert ist (MENU > Input (Menü > Eingang)). Blinkt die Betriebsanzeige? y Wenn sich der Monitor im Stromsparmodus befindet, bewegen Sie die Maus, oder drücken Sie eine Taste auf der Tastatur, um die Anzeige einzuschalten. y Prüfen Sie, ob der Computer eingeschaltet ist. Wird die Meldung „AUSSER SPEZI- y Dies tritt auf, wenn vom PC (von der Videokarte) übertragene Signale FIKATION“ angezeigt? außerhalb des horizontalen oder vertikalen Frequenzbereichs des Monitors liegen. Informationen zur Einstellung der entsprechenden Frequenz finden Sie im Abschnitt „Produktspezifikation“ in diesem Handbuch. y Sie wird angezeigt, wenn das Signalkabel zwischen dem PC und Wird die Meldung „CHECK SIGNAL CONNECTION“ (SIGNALKABEL dem Monitor fehlt oder getrennt wurde. Prüfen Sie das Kabel, und PRÜFEN) angezeigt? schließen Sie es erneut an. Die Meldung „OSD GESPERRT“ wird angezeigt. Sind nach dem Drücken der Taste y Das OSD ist gesperrt. Wechseln Sie zu Menü > Einstellungen und Menü nicht alle Funktionen verfüg- stellen Sie „OSD Sperre“ auf Entsperren. - Seite 29 FEHLERBEHEBUNG HINWEIS Prüfen Sie, ob die Auflösung der Videokarte oder die Frequenz innerhalb des für den Monitor zuläs- sigen Bereichs liegt, und legen Sie die empfohlene (optimale) Auflösung unter Systemsteuerung > Anzeige > Einstellungen fest. Wird die Videokarte nicht auf die empfohlene (optimale) Auflösung festgelegt, kann dies zu ver- schwommenem Text, einem abgedunkelten Bildschirm, einem abgeschnittenen Anzeigebereich oder einer nicht ausgerichteten Anzeige führen. Die Vorgehensweise für die Konfiguration kann sich je nach Computer und/oder Betriebssystem unterscheiden. Außerdem unterstützen einige Videokarten bestimmte Auflösungen möglicherweise nicht. Wenn dies der Fall ist, wenden Sie sich an den Hersteller des Computers oder der Videokarte. Manche Videokarten unterstützen die Auflösung 2560 x 1080 nicht. Wenn die Auflösung nicht angezeigt werden kann, wenden Sie sich an den Hersteller der Videokarte. Die Anzeigefarbe ist anormal. Erscheint die Anzeige blass (16 Far- y Legen Sie die Farbe auf 24 Bit (True Color) oder höher fest. Gehen ben)? Sie in Windows zu Systemsteuerung > Anzeige > Einstellungen > Farbqualität. Erscheint die Anzeige instabil oder y Prüfen Sie, ob das Signalkabel korrekt angeschlossen ist. Schließen monochrom? Sie das Kabel erneut an, oder legen Sie die Videokarte des PCs er- neut ein. Gibt es Flecken auf dem Bild- y Bei Verwendung des Monitors können gepixelte Flecken (rot, grün, schirm? blau, weiß oder schwarz) auf dem Bildschirm erscheinen. Dies ist bei einem LCD-Bildschirm normal. Dies ist kein Fehler und wirkt sich nicht auf die Leistung des Monitors aus.
-
Seite 30: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN LCD-Bildschirm 73,025 cm TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Diagonale des Bildschirms: 73,025 cm Pixelabstand 0,0876 mm x 0,2628 mm Auflösung Maximale Auflösung 2560 x 1080 bei 60 Hz Empfohlene Auflösung 2560 x 1080 bei 60 Hz Videosignal Horizontale Frequenz 30 kHz bis 90 kHz Vertikale Frequenz 56 Hz bis 75 Hz Synchronisierung Separat Sync. Eingangsan- DVI-D, HDMI 1, HDMI 2(MHL), Display Port, Audio In(PC), H/P Out, USB Up, schluss USB In 1, 2, 3 Ein/Aus Spannung 19,5 V 3,8 A Stromverbrauch (Typ.) Eingeschaltet: 48 W (Typ., ohne USB) 68 W (Max., mit USB, Audio 50 %) Stromsparmodus: ≤ 1,2 W Ausgeschaltet ≤ 0,5 W Abmessungen Monitorgröße (Breite x Höhe x Tiefe) Mit Fuß 699,7 mm x 387,0 mm x 208,5 mm Ohne Fuß 699,7 mm x 318,0 mm x 68,5 mm Gewicht (Ohne 5,65 kg... -
Seite 31: Werksunterstützungsmodus
TECHNISCHE DATEN Werksunterstützungsmodus (Preset Mode, DVI-D/HDMI/PC Display Port) Voreingestellter Mo- Horizontale Fre- Vertikale Frequenz Polarität (H/V) Anmerkungen quenz (kHz) (Hz) 720 x 400 31,468 70,08 640 x 480 31,469 59,94 640 x 480 37,5 800 x 600 37,879 60,317 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,123 75,029 1152 x 864 67,5 1280 x 720 1280 x 1024 63,981 60,02 1280 x 1024 79,976 75,025 1600 x 900 1680 x 1050 65,290 59,954 1920 x 1080... -
Seite 32: Korrekte Haltung
KORREKTE HALTUNG KORREKTE HALTUNG Korrekte Haltung vor dem Monitor Stellen Sie den Bildschirm so ein, dass Sie ihn mit leicht nach unten gerichtetem Blick entspannt betrachten können. Machen Sie jede Stunde eine Pause von ungefähr zehn Minuten, um Ermüdungserscheinungen zu vermeiden. Mit dem Standfuß können Sie den Touchmonitor in die korrekte Position bringen. Passen Sie den Standwinkel von –5° bis 20° an, um einen bestmöglichen Blick auf den Bildschirm zu haben. Sie sollten leicht Passen Sie den nach unten Winkel von auf den Bildschirm -5° bis 20° schauen. so an, sodass Sie auf dem Bildschirm keine Reflexion oder Blendeffekte sehen. Legen Sie die Hände leicht auf die Tastatur, wobei die Ellbogen gebeugt und die Arme horizontal ausgestreckt sind. - Seite 33 Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben. Bewahren Sie die CD mit dem Benutzerhand- buch für die zukünftige Verwendung gut zu- gänglich auf. Das Modell und die Seriennummer des SETs befinden sich auf der Rückseite und auf einer Seite des SETs.
