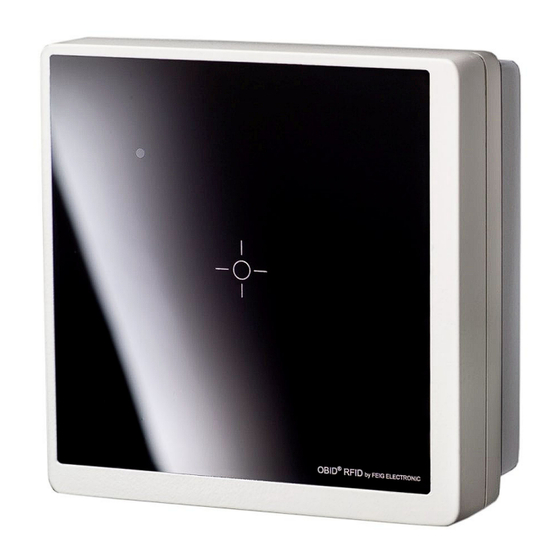

OBID ID RW02.10-AD Montage Und Installation
Inhaltszusammenfassung für OBID ID RW02.10-AD
- Seite 1 MONTAGE ® OBID INSTALLATION ID RW02.10-AD ID RW02.10-B (deutsch / english) final public (B) 2008-09-26 M80805-1de-ID-B.doc...
- Seite 2 ® OBID Montage ID RW02.10-AD/-B deutsche Version ab Seite 3 english version from page 16 Seite 2 von 28 FEIG ELECTRONIC GmbH...
- Seite 3 ® OBID Montage ID RW02.10-AD/-B Hinweis © Copyright 2008 by FEIG ELECTRONIC GmbH Lange Straße 4 D-35781 Weilburg-Waldhausen Tel.: +49 6471 3109-0 http://www.feig.de Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit. Die Angaben in diesem Handbuch können ohne vorherige Ankündigung geändert werden.
-
Seite 4: Inhaltsverzeichnis
Sicherheits- und Warnhinweise Lieferumfang Montage Leseranschluss Jumper und Schalter.....................9 Spannungsversorgung ....................9 Relais..........................10 Digitale Eingänge ......................10 RS232-Schnittstelle (ID RW02.10-AD)................10 RS485-Schnittstelle (ID RW02.10-B) ................11 Adresseinstellung (Busbetrieb mit RS485-Schnittstelle) ........12 Daten-/Taktschnittstelle (ID RW02.10-AD)..............12 Technische Daten Zulassung ........................14 5.1.1 Europa (CE) ........................14 5.1.2 USA (FCC) ........................14 Abmessungen......................15... - Seite 5 ® OBID Montage ID RW02.10-AD/-B 1. Sicherheits- und Warnhinweise • Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden. • Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszu- händigen. • Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrich- tungen, die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können...
- Seite 6 ® OBID Montage ID RW02.10-AD/-B 3. Montage Der Leser ist für die Wandmontage auf 60 mm Unterputzdosen vorgesehen. Der im Lieferumfang enthaltene Aufputzadapter ermöglicht ein Aufputzmontage auf ebenen Wänden. HINWEISE: • Der Leser sollte nicht direkt auf leitende Materialien wie Metallflächen, Metallgitter (Ar- mierung) oder metallisierte Oberflächen montiert werden, da diese Flächen eine Reduzie-...
- Seite 7 ® OBID Montage ID RW02.10-AD/-B 1. Montageort auswählen: Die Montage sollte auf einem möglichst ebenen Untergrund erfolgen. 2. Anschluss: siehe Kapitel: 4. Leseranschluss 3. Wandmontage: • Anschlussplatine von hinten in das Gehäuseunterteil einrasten (siehe: Abbildung 3). • Gehäuseunterteil auf der Wand verschrauben.
-
Seite 8: Leseranschluss
® OBID Montage ID RW02.10-AD/-B 4. Leseranschluss Der Anschluss des Lesers erfolgt über die Anschlussplatine (siehe: Abbildung 6), die im Gehäuse- unterteil eingerastet wird. • mögliche Leiterquerschnitte: 0,14 bis 1 mm / AWG26 bis AWG18 • Empfohlener Außendurchmesser der Anschlussleitung bei Aufputzmontage: 7,0 mm •... -
Seite 9: Jumper Und Schalter
® OBID Montage ID RW02.10-AD/-B 4.1 Jumper und Schalter Abbildung 5 zeigt die Lage der Jumper und Schalter auf der Leiterplatte. Die Jumper und Schalter sind nur bei demontiertem Gerät zugänglich. 1 2 3 4 5 6 7 8 1 2 3 Abbildung 7: Jumper und Schalter DIP-Schalter zur Einstellung der Leseradresse. -
Seite 10: Relais
Die beiden digitalen Eingänge [IN1] bzw. [IN2] dürfen nur gegen intern GND, Klemme [GND] ge- schaltet werden (siehe Abbildung 8). Eine Beschaltung mit Fremdspannung kann zur Zerstörung des Gerätes führen! Abbildung 8: Anschluss der digitalen Eingänge 4.5 RS232-Schnittstelle (ID RW02.10-AD) Leser mit RS232-Schnittstelle werden gem. Abbildung 9 mit dem Leitrechner verbunden. Host ID RW02... -
Seite 11: Rs485-Schnittstelle (Id Rw02.10-B)
® OBID Montage ID RW02.10-AD/-B 4.6 RS485-Schnittstelle (ID RW02.10-B) Bei einem RS485-Datenbus kann es notwendig werden Abschlusswiderstände einzusetzen. Die Notwendigkeit zum Einsatz von Abschlusswiderständen ist für jede Installation im Einzelfall zu prüfen, da dies z. B. von Leitungslängen, Busaufbau, Spannungsversorgung der Leser und dem verwendeten Leitrechner abhängig ist. -
Seite 12: Adresseinstellung (Busbetrieb Mit Rs485-Schnittstelle)
Da alle Leser werksseitig die Adresse 0 eingestellt haben, müssen sie nacheinander angeschlossen und konfiguriert werden. 4.8 Daten-/Taktschnittstelle (ID RW02.10-AD) Der Anschluss der Daten-/Taktschnittstelle erfolgt gem. Abbildung 13. Falls am Host kein CLS An- schluss vorgesehen oder notwendig ist, kann auf diese Leitung verzichtet werden. -
Seite 13: Technische Daten
® OBID Montage ID RW02.10-AD/-B 5. Technische Daten ID RW02.10-AD ID RW02.10-B • Unterputzgehäuse Abmessungen (L x B x H) 84 x 84 x 22 mm Korpus: weiß / Frontscheibe: schwarz Farbe • Aufputzadapter 77,7 x 77,7 x 18,0 mm...
