REV Ritter 09301 Bedienungsanleitung

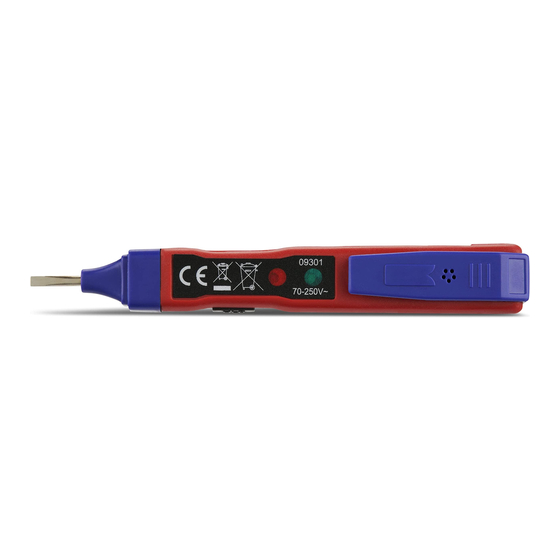

SPANNUNGSPRÜFER
Bedienungsanleitung
Typ: 09301
1
+
-
2
+
-
A B
C D
70V∼ bis 250V∼
REV Ritter GmbH
Frankenstr. 1 - 4 • D-63776 Mömbris
www.rev.biz • Tel. +49 900 117-1070*
Fax. +49 180 5 007410 • service@rev.biz
*36 Cent/Min. aus dem dt. Festnetz,
Mobilfunkpreise abweichend
DE
EINSATZBEREICHE ÜBERPRÜFUNG EINES KABELS
1. Überprüfung von Phasen-, Neutral- und Bild B: Schalter auf L oder H stellen.
Um ein Kabel zu überprüfen, muss die Test-
Schutzleitern in Steck dosen; 70V∼ bis
250V∼ sonde am spannungsführenden Kabel entlang
geführt werden. Die grüne LED leuchtet und
2. Durchgangsprüfung von Glühbirnen,
Schaltern, Relais, Kabeln, Leitungen, es ertönt ein Signalton. Ist das Kabel unter-
brochen (z.B. Kabelbruch), erlischt die LED-
Sicherungen, Transformatoren, usw.
3. Polaritätsprüfung von Batterien; 1,5V– bis Anzeige und der Piepton.
50V–
DURCHGANGSPRÜFUNG
Achtung: Bei allen Tests darf nur die Testsonde
Bild C: Achtung: Bei der Durchgangsprü-
mit dem zu testenden Leiter-/-Anschluss in
Berührung gebracht werden. fung trennen Sie zunächst alle Komponenten
von der Spannungs quelle (Netzanschluß).
BATTERIEN
Testsonde an die zu prüfende Stelle halten,
wobei ein Finger den Metall kontakt berührt
Verwenden Sie 2 Alkaline- oder
Mercury-Batterien Typ: AG 13 und mit der anderen Hand den Stromkreis
schließen. Die LED leuchtet auf, wenn zwi-
Normen: LR 44, MR 44, NR 44, HS-C
Wie sie die Batterien einstetzen müssen schen den beiden Berührungspunkten ein
Durchgang besteht.
sehen Sie in Bild !.
Schalter auf Stellung 0:
FUNKTIONSSCHALTER
Rote LED leuchtet bei Durchgang.
Mit dem Schalter können Sie zwischen den Schalter auf Stellung H:
Grüne LED leuchtet und akustisches Signal
einzelnen Betriebsarten umschalten (siehe
Bild 2). ertönt bei Durchgang
O = Spannungsprüfung mit direktem Kontakt
POLARITÄT PRÜFEN
zur Spannungsquelle (70V∼ bis 250V∼)
Bild D: Schalter auf 0 stellen.
rote LED-Anzeige leuchtet.
L = Kontaktlose Spannungsprüfung für geringe Die LED leuchtet nur dann auf, wenn die
Testsonde an die positive Seite (+) gehalten
Spannungen (70V∼ bis 150V∼) grüne
LED-Anzeige leuchtet und es ertönt ein wird, wobei ein Finger den Metallkontakt am
Tester und die andere Hand die negative (–)
Signalton.
H = Kontaktlose Spannungsprüfung für Seite berührt.
höhere Spannungen (150V∼ bis 250V∼)
grüne LED-Anzeige leuchtet und es ertönt
ein Signalton.
ÜBERPRÜFUNG EINER STECKDOSE
Bild A: Schalter auf 0 stellen.
Um einen Leiter oder Anschluss auf Spannung
zu prüfen, setzen Sie die Testsonde an den
jeweiligen Anschlusspol. Achten Sie bitte
darauf, dass Sie den Metallkontakt des Testers
nicht berühren. Bei Vorhandensein von Span-
nung leuchtet die LED-Anzeige auf.
Zur Überprüfung des Neutral- oder Schutz-
leiters setzen Sie die Testsonde an den
Anschlusspol und berühren Sie mit dem Finger
den Kontakt. Die LED sollte nun aufleuchten.
WARNHINWEISE
BATTERIE
Einsatz und Verwendung nur durch
eine Elektrofachkraft!
Die auf dem Spannungsprüfer
angegebenen Spannungen sind
Nennspannungen. Der Spannungsprüfer darf
enthalten oder nicht, bei einer Sammelstelle
nur bei der angegebenen Spannung, bzw.
seiner Gemeinde/seines Stadtteils oder im
dem angegebenen Spannungs bereich benutzt Handel abzugeben, damit sie einer umwelt-
werden. Eine einwandfreie Anzeige ist nur
schonenden Entsorgung zugeführt werden kön-
bei Temperaturen von -10 bis +50°C und bei nen. Batterien und Akkus bitte nur in entla-
Frequenzen von 50Hz - 60Hz sichergestellt.
denem Zustand abgeben!
Die Wahr nehmbarkeit kann beeinträchtigt
SERVICE
sein bei ungünstigen Lichtverhältnissen, z.B.
bei Sonnenlicht, bei ungünstigen Standorten,
Haben Sie Fragen zu unserem Produkt oder
z.B. Holztrittleitern oder isolierten Fuß-
eine Beanstandung, dann informieren Sie sich
bodenbelägen und in nicht betriebsmäßig
bitte im Internet unter www.rev.biz über die
geerdeten Wechselspannungsnetzen. Der
Kontaktaufnahme und Retourenabwicklung
Spannungsprüfer muss kurz vor der Benutzung
oder senden eine E-Mail an service@rev.
auf einwandfreie Funktion geprüft werden und
biz. Wir weisen darauf hin, dass wir keine
darf nicht unter Einwirkung von Niederschlä-
Sendungen ohne Retourennummer bearbeiten
gen, z.B. Tau oder Regen, benutzt werden.
können und deren Annahme verweigern
Spannungsprüfer mit Schrauben dreher klinge
müssen.
dürfen nur zum Spannungsprüfen, nicht dage-
gen zu anderen Arbeiten an unter Spannung
stehenden Anlagenteilen benutzt werden.
Schad hafte Spannungsprüfer, deren Funktion
und / oder Sicherheit offensichtlich beeinträch-
tigt ist, dürfen nicht verwendet werden.
WEEE-ENTSORGUNGSHINWEIS
Gebrauchte Elektro- und Elektronikgeräte
dürfen gemäß europäischer Vorgaben
nicht mehr zum unsortierten Abfall gege-
ben werden. Das Symbol der Abfalltonne auf
Rädern weist auf die Notwendigkeit der
getrennten Sammlung hin. Helfen auch Sie mit
beim Umweltschutz und sorgen dafür, dieses
Gerät, wenn Sie es nicht mehr nutzen, in die
hierfür vorgesehenen Systeme der Getrennt-
sammlung zu geben. RICHTLINIE 2012/19/EU
DES EUROPÄISCHEN PARLAMENTS UND
DES RATES vom 04. Juli 2012 über Elektro- und
Elektronik-Altgeräte.
Batterien und Akkus dürfen nicht in
den Hausmüll. Jeder Verbraucher ist
gesetzlich verpflichtet, alle Batterien
und Akkus, egal ob sie Schadstoffe
