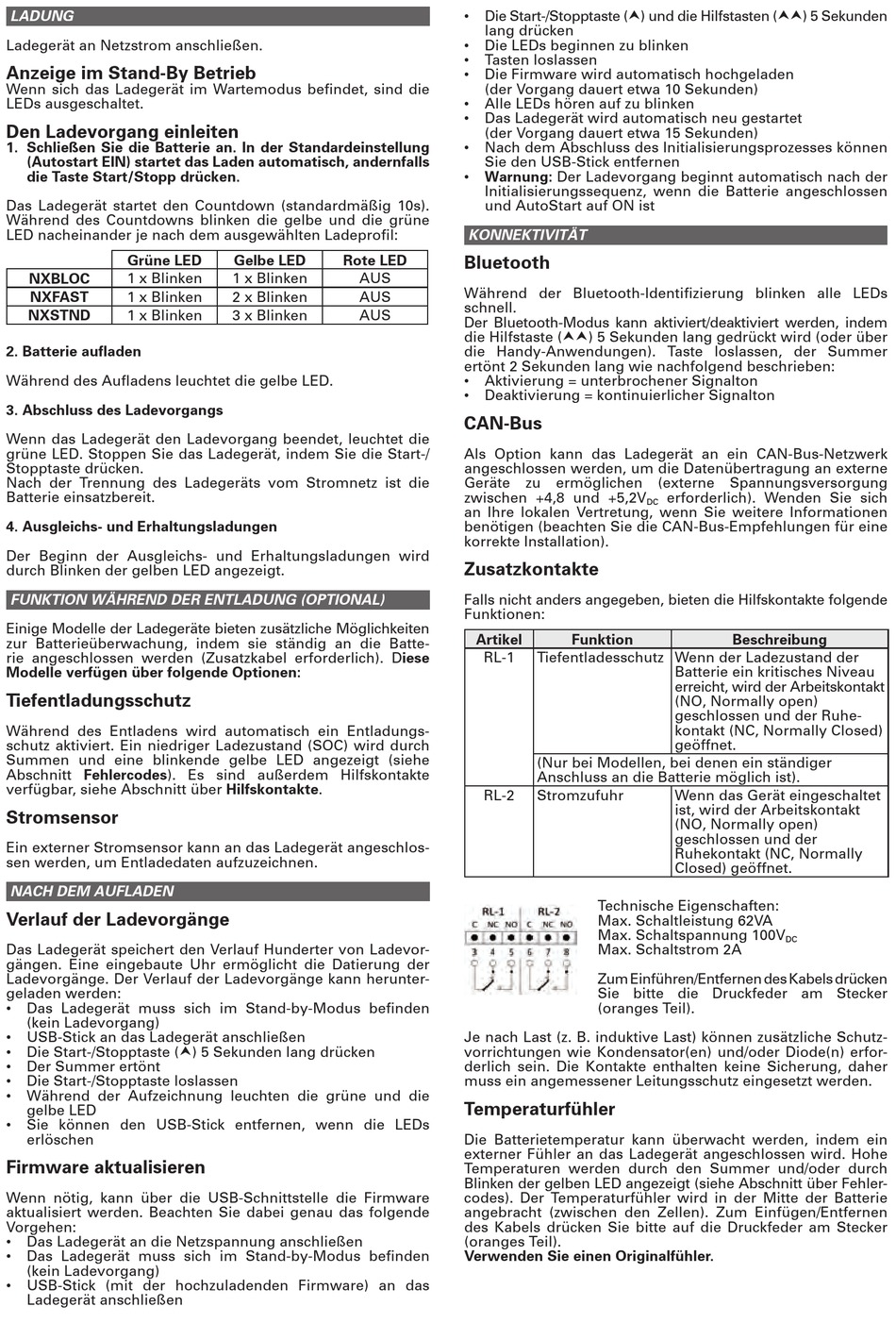

EnerSys NexSys COMpact Gebrauchsanweisung Seite 3

LADUNG
Ladegerät an Netzstrom anschließen.
Anzeige im Stand-By Betrieb
Wenn sich das Ladegerät im Wartemodus befindet, sind die
LEDs ausgeschaltet.
Den Ladevorgang einleiten
1. Schließen Sie die Batterie an. In der Standardeinstellung
(Autostart EIN) startet das Laden automatisch, andernfalls
die Taste Start/Stopp drücken.
Das Ladegerät startet den Countdown (standardmäßig 10s).
Während des Countdowns blinken die gelbe und die grüne
LED nacheinander je nach dem ausgewählten Ladeprofil:
Grüne LED
NXBLOC 1 x Blinken
NXFAST 1 x Blinken
NXSTND 1 x Blinken
2. Batterie aufladen
Während des Aufladens leuchtet die gelbe LED.
3. Abschluss des Ladevorgangs
Wenn das Ladegerät den Ladevorgang beendet, leuchtet die
grüne LED. Stoppen Sie das Ladegerät, indem Sie die Start-/
Stopptaste drücken.
Nach der Trennung des Ladegeräts vom Stromnetz ist die
Batterie einsatzbereit.
4. Ausgleichs- und Erhaltungsladungen
Der Beginn der Ausgleichs- und Erhaltungsladungen wird
durch Blinken der gelben LED angezeigt.
fUNKtioN wÄhREND DER ENtLADUNG (optioNAL)
Einige Modelle der Ladegeräte bieten zusätzliche Möglichkeiten
zur Batterieüberwachung, indem sie ständig an die Batte-
rie angeschlossen werden (Zusatzkabel erforderlich). Diese
Modelle verfügen über folgende Optionen:
Tiefentladungsschutz
Während des Entladens wird automatisch ein Entladungs-
schutz aktiviert. Ein niedriger Ladezustand (SOC) wird durch
Summen und eine blinkende gelbe LED angezeigt (siehe
Abschnitt Fehlercodes). Es sind außerdem Hilfskontakte
verfügbar, siehe Abschnitt über Hilfskontakte.
Stromsensor
Ein externer Stromsensor kann an das Ladegerät angeschlos-
sen werden, um Entladedaten aufzuzeichnen.
NAch DEM AUfLADEN
Verlauf der Ladevorgänge
Das Ladegerät speichert den Verlauf Hunderter von Ladevor-
gängen. Eine eingebaute Uhr ermöglicht die Datierung der
Ladevorgänge. Der Verlauf der Ladevorgänge kann herunter-
geladen werden:
• Das Ladegerät muss sich im Stand-by-Modus befinden
(kein Ladevorgang)
• USB-Stick an das Ladegerät anschließen
• Die Start-/Stopptaste () 5 Sekunden lang drücken
• Der Summer ertönt
• Die Start-/Stopptaste loslassen
• Während der Aufzeichnung leuchten die grüne und die
gelbe LED
• Sie können den USB-Stick entfernen, wenn die LEDs
erlöschen
Firmware aktualisieren
Wenn nötig, kann über die USB-Schnittstelle die Firmware
aktualisiert werden. Beachten Sie dabei genau das folgende
Vorgehen:
• Das Ladegerät an die Netzspannung anschließen
• Das Ladegerät muss sich im Stand-by-Modus befinden
(kein Ladevorgang)
• USB-Stick (mit der hochzuladenden Firmware) an das
Ladegerät anschließen
Gelbe LED Rote LED
1 x Blinken AUS
2 x Blinken AUS
3 x Blinken AUS
• Die Start-/Stopptaste () und die Hilfstasten () 5 Sekunden
lang drücken
• Die LEDs beginnen zu blinken
• Tasten loslassen
• Die Firmware wird automatisch hochgeladen
(der Vorgang dauert etwa 10 Sekunden)
• Alle LEDs hören auf zu blinken
• Das Ladegerät wird automatisch neu gestartet
(der Vorgang dauert etwa 15 Sekunden)
• Nach dem Abschluss des Initialisierungsprozesses können
Sie den USB-Stick entfernen
• Warnung: Der Ladevorgang beginnt automatisch nach der
Initialisierungssequenz, wenn die Batterie angeschlossen
und AutoStart auf ON ist
KoNNEKtivitÄt
Bluetooth
Während der Bluetooth-Identifizierung blinken alle LEDs
schnell.
Der Bluetooth-Modus kann aktiviert/deaktiviert werden, indem
die Hilfstaste () 5 Sekunden lang gedrückt wird (oder über
die Handy-Anwendungen). Taste loslassen, der Summer
ertönt 2 Sekunden lang wie nachfolgend beschrieben:
• Aktivierung = unterbrochener Signalton
• Deaktivierung = kontinuierlicher Signalton
CAN-Bus
Als Option kann das Ladegerät an ein CAN-Bus-Netzwerk
angeschlossen werden, um die Datenübertragung an externe
Geräte zu ermöglichen (externe Spannungsversorgung
zwischen +4,8 und +5,2V
an Ihre lokalen Vertretung, wenn Sie weitere Informationen
benötigen (beachten Sie die CAN-Bus-Empfehlungen für eine
korrekte Installation).
Zusatzkontakte
Falls nicht anders angegeben, bieten die Hilfskontakte folgende
Funktionen:
Artikel Funktion
RL-1 Tiefentladesschutz Wenn der Ladezustand der
(Nur bei Modellen, bei denen ein ständiger
Anschluss an die Batterie möglich ist).
RL-2 Stromzufuhr
Technische Eigenschaften:
Max. Schaltleistung 62VA
Max. Schaltspannung 100V
Max. Schaltstrom 2A
Zum Einführen/Entfernen des Kabels drücken
Sie bitte die Druckfeder am Stecker
(oranges Teil).
Je nach Last (z. B. induktive Last) können zusätzliche Schutz-
vorrichtungen wie Kondensator(en) und/oder Diode(n) erfor-
derlich sein. Die Kontakte enthalten keine Sicherung, daher
muss ein angemessener Leitungsschutz eingesetzt werden.
Temperaturfühler
Die Batterietemperatur kann überwacht werden, indem ein
externer Fühler an das Ladegerät angeschlossen wird. Hohe
Temperaturen werden durch den Summer und/oder durch
Blinken der gelben LED angezeigt (siehe Abschnitt über Fehler-
codes). Der Temperaturfühler wird in der Mitte der Batterie
angebracht (zwischen den Zellen). Zum Einfügen/Entfernen
des Kabels drücken Sie bitte auf die Druckfeder am Stecker
(oranges Teil).
Verwenden Sie einen Originalfühler.
erforderlich). Wenden Sie sich
DC
Beschreibung
Batterie ein kritisches Niveau
erreicht, wird der Arbeitskontakt
(NO, Normally open)
geschlossen und der Ruhe-
kontakt (NC, Normally Closed)
geöffnet.
Wenn das Gerät eingeschaltet
ist, wird der Arbeitskontakt
(NO, Normally open)
geschlossen und der
Ruhekontakt (NC, Normally
Closed) geöffnet.
DC
