BENUTZERHANDBUCH
www.enersys.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EnerSys NexSys compact

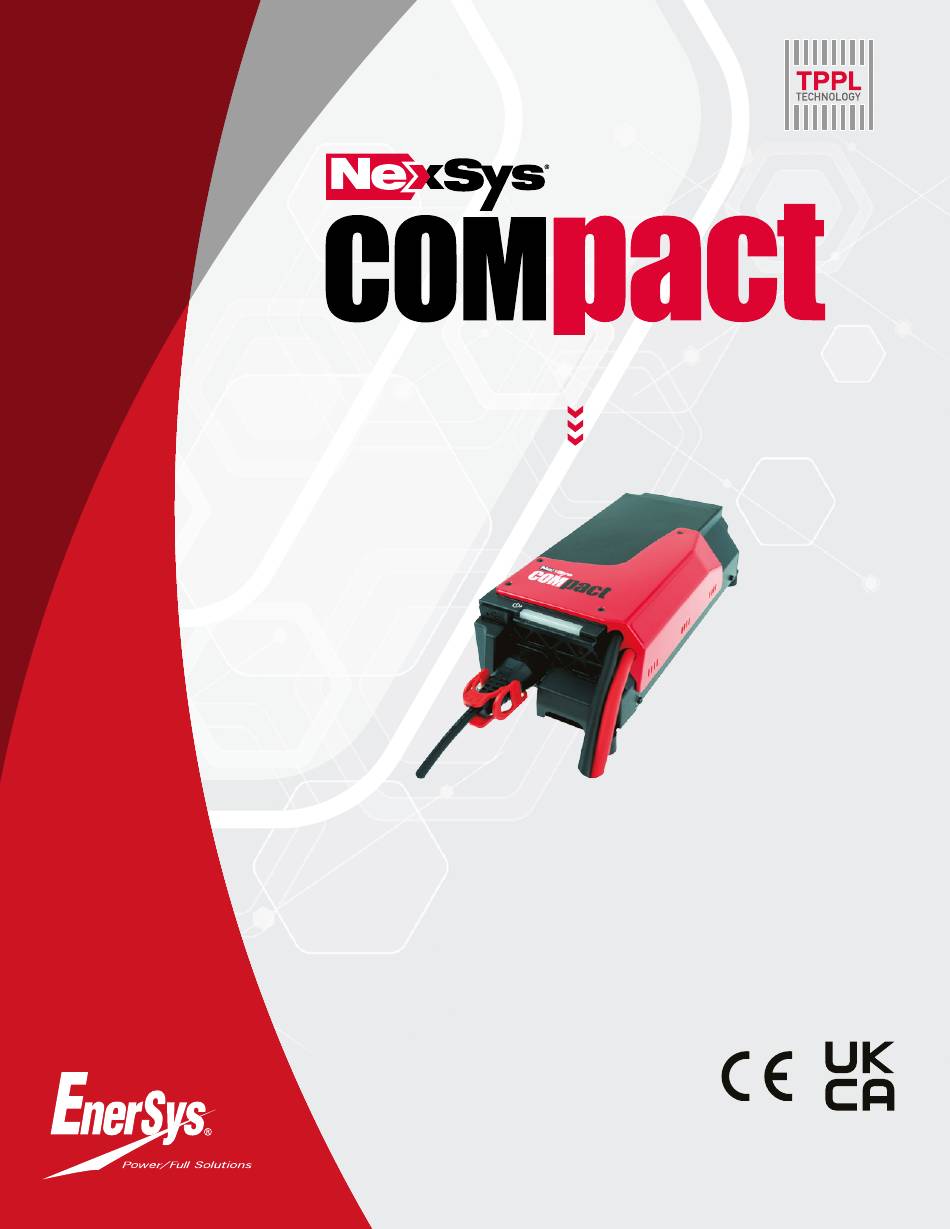

  • Seite 1 BENUTZERHANDBUCH www.enersys.com...
  • Seite 2: Inhaltsverzeichnis

    INHALT Sicherheitshinweise ......4 Zweck dieses Handbuchs ....4 Kennzeichnungen ......4 Elektrische Sicherheit ....5 CAN-Bus-Empfehlungen ....5 EU-Erklärung ......... 6 Produktvorstellung und Nutzung ... 6 Einleitung ........6 Montage ......... 7 Elektrischer Anschluss ....7 Bedienfeld ........8 Ladung ...........
  • Seite 3: Einleitung

    Gesetzen und/oder Branchenstandards vorgeschrieben ist. Vor jeder Handhabung des Batteriesystems muss eine sachgemäße Einweisung und Schulung aller Benutzer sichergestellt werden. Wenden Sie sich für Serviceleistungen an Ihren Vertriebsmitarbeiter oder rufen Sie an: EnerSys Asia EnerSys EMEA 152 Beach Road EH Europe GmbH #11-08 Gateway East Building...
  • Seite 4: Sicherheitshinweise

    • Erforderliche Anpassungen und Verwendung • Das Gerät unter Einhaltung des dafür der Ladegeräte. angegebenen Schutzniveaus verwenden und nie in Kontakt mit Wasser gelangen lassen. Bei der Erstellung dieses Handbuchs ist EnerSys ® • Muss innerhalb der in den bemüht, möglichst einfache und präzise Sicherheitsanweisungen angegebenen Informationen bereitzustellen, übernimmt...
  • Seite 5: Elektrische Sicherheit

    Es ist strengstens untersagt, (WEEE 2002/96 EG). ungeeignete Sicherungen zu verwenden oder die EnerSys behält sich das Recht vor, jederzeit und Sicherungshalter kurzzuschließen. Dieses Gerät ohne vorherige Ankündigung Verbesserungen ist für Klasse 1 gemäß den Sicherheitsnormen und/oder Änderungen am in diesem Handbuch...
  • Seite 6: Eu-Erklärung

    SICHERHEITSHINWEISE EU-Erklärung EnerSys erklärt hiermit, dass • Control of Electromagnetic Fields Regulations Ladegeräte der Baureihe NexSys (S.I. 2016/588) für Großbritannien ® COMpact, die unter die vorliegende • Richtlinie 2013/35/EU: Erklärung fallen, den Beschreibungen Elektromagnetische Felder der europäischen und britischen BS EN IEC 62311: 2020 Vorschriften entsprechen: •...
  • Seite 7: Produktvorstellung Und Verwendung

    PRODUKTVORSTELLUNG UND VERWENDUNG Mechanische Montage Das Ladegerät wurde entwickelt, um Das Ladegerät muss so installiert werden, dass in das Batteriefach eines Gabelstaplers sowohl an der Front- als auch an der Rückseite 0,1 m eingebettet zu werden (verwenden Sie immer Freiraum bleiben. Zur Vermeidung der Rückführung Originalgummiunterlagen für das Ladegerät).
  • Seite 8: Bedienfeld

    PRODUKTVORSTELLUNG UND VERWENDUNG Bedienfeld Artikel Funktion 1 Funktion 2 Abdeckung Zugang zu Anschlüssen Zugang zur Ausgangssicherung des Ladegeräts mit Gleichstromkabeln Anschlussabdeckungen Zugang zu Peripherieanschlüssen Abdeckungsschraube (x2) Sicherung Anschlussabdeckung Gummiunterlage (x4) M4 Distanzstück (Buchse/Stecker) Luftströmung Richtung von hinten nach vorne USB-Schnittstelle Speicher herunterladen Firmware hochladen Ladevorgang starten/stoppen Verlauf herunterladen...
  • Seite 9: Ladung

    PRODUKTVORSTELLUNG UND VERWENDUNG Ladung Ladegerät an Netzstrom anschließen. Batterie aufladen Während des Aufladens leuchtet die gelbe LED. Anzeige ohne Aufladen Wenn sich das Ladegerät im Wartemodus befindet, 2. Abschluss des Ladevorgangs sind die LEDs ausgeschaltet. Wenn das Ladegerät den Ladevorgang beendet, leuchtet die grüne LED.
  • Seite 10: Nach Dem Laden

    PRODUKTVORSTELLUNG UND VERWENDUNG Nach dem Aufladen Verlauf der Ladevorgänge • Das Ladegerät an die Netzspannung anschließen Das Ladegerät speichert im Verlauf Hunderte von • Das Ladegerät muss sich im Stand-by-Modus Ladevorgängen. Eine eingebaute Uhr ermöglicht befinden (kein Ladevorgang) die Datierung der Ladevorgänge. Der Verlauf •...
  • Seite 11: Anzeigecodes

    PRODUKTVORSTELLUNG UND VERWENDUNG Konnektivität (Fortsetzung) Technische Eigenschaften: Temperaturfühler Max. Schaltleistung 62VA Die Batterietemperatur kann überwacht werden, Max. Schaltspannung 100 VDC indem ein externer Fühler an das Ladegerät Max. Schaltstrom 2A angeschlossen wird. Hohe Temperaturen werden Zum Einfügen/Entfernen des durch Vibration und/oder durch Blinken der gelben Kabels drücken Sie bitte auf die Druckfeder LED angezeigt (siehe Abschnitt über Fehlercodes).
  • Seite 12: Fehlercodes

    PRODUKTVORSTELLUNG UND VERWENDUNG Fehlercodes Blinkend Unterbrochener Signalton Grün Gelb Summer Anzeige Ursache Lösung DF1 wird angezeigt, wenn das Ladegerät Das Ladegerät kann die keinen Ausgangsstrom liefern kann. DF1* Batterie nicht aufladen. Prüfen Sie das Stromnetz. Prüfen Sie die Einstellungen des Ladegeräts. Korrekten Anschluss der Batterie DF2* Fehler am Ausgang.
  • Seite 13 NOTIZEN...
  • Seite 14 NOTIZEN...
  • Seite 15 NOTIZEN...
  • Seite 16 Technische Änderungen ohne vorherige Ankündigung vorbehalten. E. & O.E. © 2024 EnerSys. Alle Rechte vorbehalten. Warenzeichen und Logos sind Eigentum von EnerSys und seinen Tochtergesellschaften, mit Ausnahme von Bluetooth und CE, die nicht Eigentum von EnerSys sind. Änderungen ohne vorherige Ankündigung vorbehalten. E. & O.E. EMEA-DE-OM-NEX-COM-0524...
