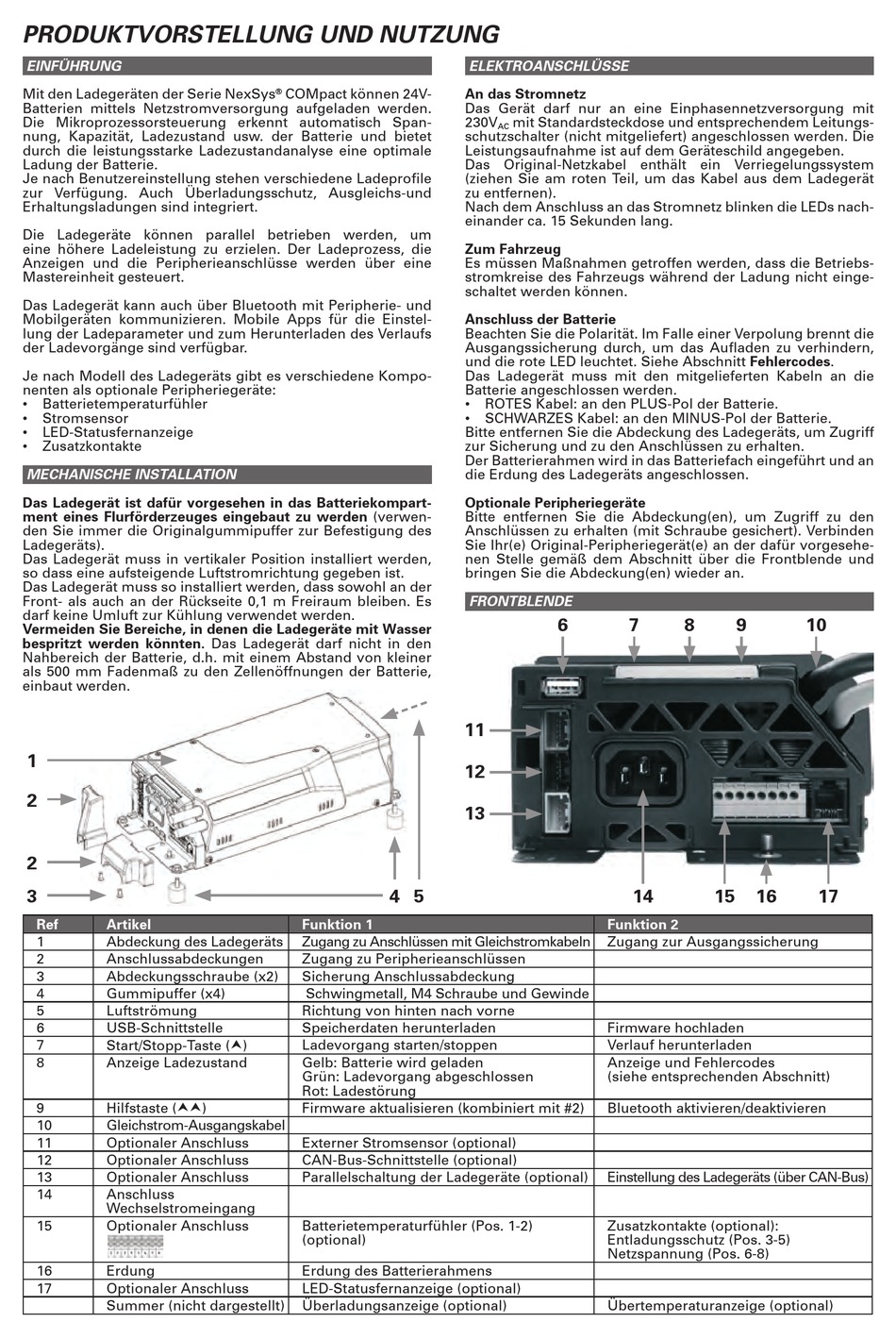

EnerSys NexSys COMpact Gebrauchsanweisung Seite 2

pRoDUKtvoRStELLUNG UND NUtZUNG
EiNfühRUNG
Mit den Ladegeräten der Serie NexSys
Batterien mittels Netzstromversorgung aufgeladen werden.
Die Mikroprozessorsteuerung erkennt automatisch Span-
nung, Kapazität, Ladezustand usw. der Batterie und bietet
durch die leistungsstarke Ladezustandanalyse eine optimale
Ladung der Batterie.
Je nach Benutzereinstellung stehen verschiedene Ladeprofile
zur Verfügung. Auch Überladungsschutz, Ausgleichs-und
Erhaltungsladungen sind integriert.
Die Ladegeräte können parallel betrieben werden, um
eine höhere Ladeleistung zu erzielen. Der Ladeprozess, die
Anzeigen und die Peripherieanschlüsse werden über eine
Mastereinheit gesteuert.
Das Ladegerät kann auch über Bluetooth mit Peripherie- und
Mobilgeräten kommunizieren. Mobile Apps für die Einstel-
lung der Ladeparameter und zum Herunterladen des Verlaufs
der Ladevorgänge sind verfügbar.
Je nach Modell des Ladegeräts gibt es verschiedene Kompo-
nenten als optionale Peripheriegeräte:
• Batterietemperaturfühler
• Stromsensor
• LED-Statusfernanzeige
• Zusatzkontakte
MEchANiSchE iNStALLAtioN
Das Ladegerät ist dafür vorgesehen in das Batteriekompart-
ment eines Flurförderzeuges eingebaut zu werden (verwen-
den Sie immer die Originalgummipuffer zur Befestigung des
Ladegeräts).
Das Ladegerät muss in vertikaler Position installiert werden,
so dass eine aufsteigende Luftstromrichtung gegeben ist.
Das Ladegerät muss so installiert werden, dass sowohl an der
Front- als auch an der Rückseite 0,1 m Freiraum bleiben. Es
darf keine Umluft zur Kühlung verwendet werden.
Vermeiden Sie Bereiche, in denen die Ladegeräte mit Wasser
bespritzt werden könnten. Das Ladegerät darf nicht in den
Nahbereich der Batterie, d.h. mit einem Abstand von kleiner
als 500 mm Fadenmaß zu den Zellenöffnungen der Batterie,
einbaut werden.
1
2
2
3
Ref Artikel
1 Abdeckung des Ladegeräts
2 Anschlussabdeckungen
3 Abdeckungsschraube (x2)
4 Gummipuffer (x4)
5 Luftströmung
6 USB-Schnittstelle
7 Start/Stopp-Taste ()
8 Anzeige Ladezustand
9
Hilfstaste ()
10 Gleichstrom-Ausgangskabel
11 Optionaler Anschluss
12 Optionaler Anschluss
13 Optionaler Anschluss
14 Anschluss
Wechselstromeingang
15 Optionaler Anschluss
16 Erdung
17 Optionaler Anschluss
Summer (nicht dargestellt)
COMpact können 24V-
®
4 5
Funktion 1
Zugang zu Anschlüssen mit Gleichstromkabeln
Zugang zu Peripherieanschlüssen
Sicherung Anschlussabdeckung
Schwingmetall, M4 Schraube und Gewinde
Richtung von hinten nach vorne
Speicherdaten herunterladen
Ladevorgang starten/stoppen
Gelb: Batterie wird geladen
Grün: Ladevorgang abgeschlossen
Rot: Ladestörung
Firmware aktualisieren (kombiniert mit #2)
Externer Stromsensor (optional)
CAN-Bus-Schnittstelle (optional)
Parallelschaltung der Ladegeräte (optional)
Batterietemperaturfühler (Pos. 1-2)
(optional)
Erdung des Batterierahmens
LED-Statusfernanzeige (optional)
Überladungsanzeige (optional)
ELEKtRoANSchLüSSE
An das Stromnetz
Das Gerät darf nur an eine Einphasennetzversorgung mit
230V mit Standardsteckdose und entsprechendem Leitungs-
AC
schutzschalter (nicht mitgeliefert) angeschlossen werden. Die
Leistungsaufnahme ist auf dem Geräteschild angegeben.
Das Original-Netzkabel enthält ein Verriegelungssystem
(ziehen Sie am roten Teil, um das Kabel aus dem Ladegerät
zu entfernen).
Nach dem Anschluss an das Stromnetz blinken die LEDs nach-
einander ca. 15 Sekunden lang.
Zum Fahrzeug
Es müssen Maßnahmen getroffen werden, dass die Betriebs-
stromkreise des Fahrzeugs während der Ladung nicht einge-
schaltet werden können.
Anschluss der Batterie
Beachten Sie die Polarität. Im Falle einer Verpolung brennt die
Ausgangssicherung durch, um das Aufladen zu verhindern,
und die rote LED leuchtet. Siehe Abschnitt Fehlercodes.
Das Ladegerät muss mit den mitgelieferten Kabeln an die
Batterie angeschlossen werden.
• ROTES Kabel: an den PLUS-Pol der Batterie.
• SCHWARZES Kabel: an den MINUS-Pol der Batterie.
Bitte entfernen Sie die Abdeckung des Ladegeräts, um Zugriff
zur Sicherung und zu den Anschlüssen zu erhalten.
Der Batterierahmen wird in das Batteriefach eingeführt und an
die Erdung des Ladegeräts angeschlossen.
Optionale Peripheriegeräte
Bitte entfernen Sie die Abdeckung(en), um Zugriff zu den
Anschlüssen zu erhalten (mit Schraube gesichert). Verbinden
Sie Ihr(e) Original-Peripheriegerät(e) an der dafür vorgesehe-
nen Stelle gemäß dem Abschnitt über die Frontblende und
bringen Sie die Abdeckung(en) wieder an.
fRoNtBLENDE
6 7
11
12
13
14
Funktion 2
Zugang zur Ausgangssicherung
Firmware hochladen
Verlauf herunterladen
Anzeige und Fehlercodes
(siehe entsprechenden Abschnitt)
Bluetooth aktivieren/deaktivieren
Einstellung des Ladegeräts (über CAN-Bus)
Zusatzkontakte (optional):
Entladungsschutz (Pos. 3-5)
Netzspannung (Pos. 6-8)
Übertemperaturanzeige (optional)
8 9 10
15 16 17
