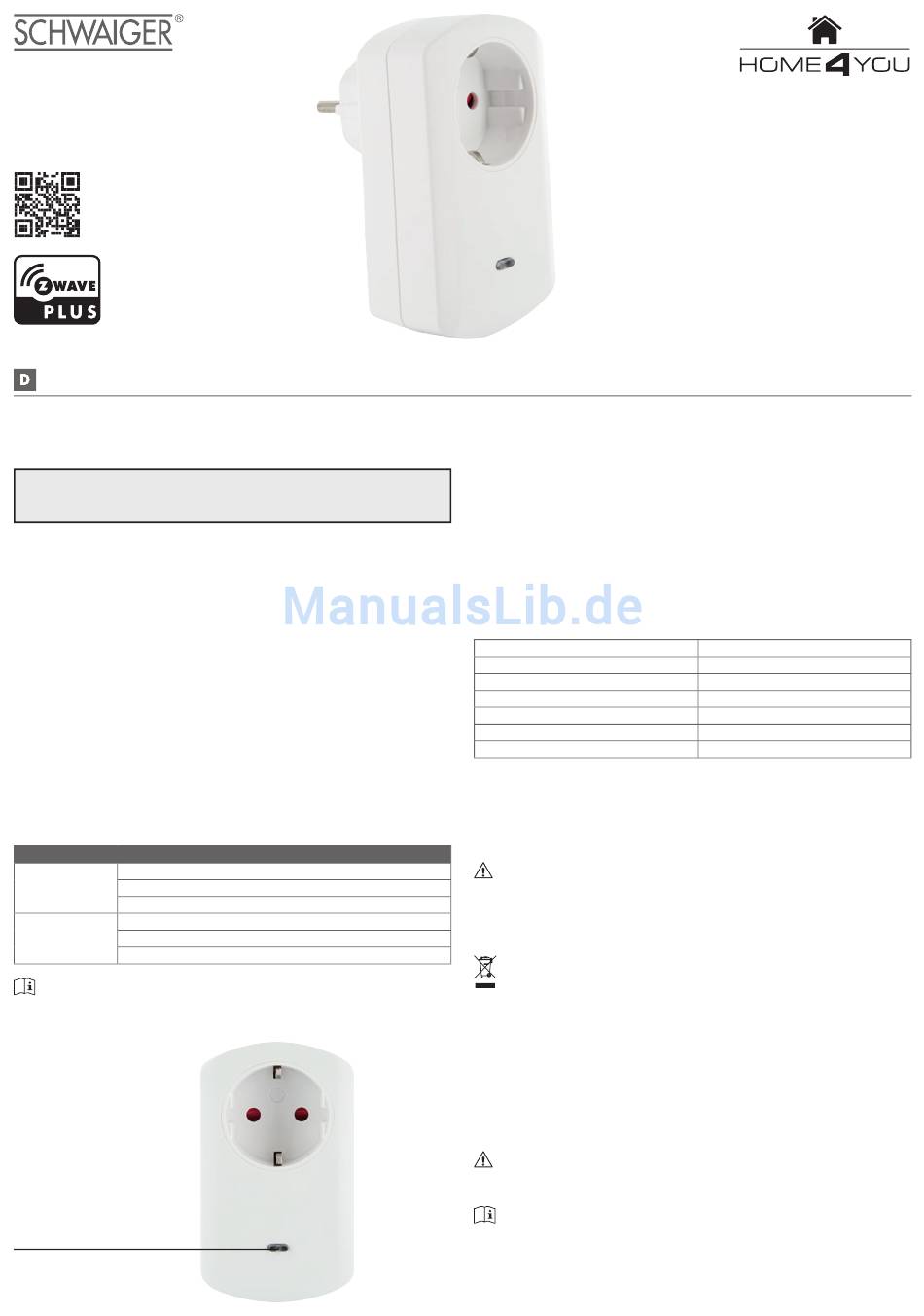

ZHS23
ZWISCHENSTECKER ALS DIMMER
INNENBEREICH
BEDIENUNGSANLEITUNG ZHS23
Herzlichen Glückwunsch und vielen Dank für den Kauf des
Schwaiger Produktes ZHS23. Im Folgenden erhalten Sie nütz-
liche Hinweise zur Handhabung.
Einbuchen (Inklusion) oder Ausbuchen (Exklusion) des Steckers
Durch Drücken der Bedientaste 1x innerhalb 1,5 Sekunden bestätigen
Sie die Inklusion und Exklusion des Gerätes.
Produktbeschreibung

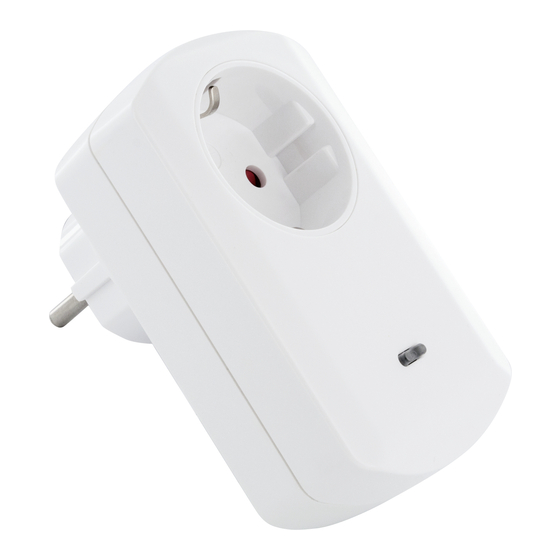

Dies ist ein Dimmer, der als Zwischenstecker zwischen Standard-Schuko-Steckdosen
und über kabelangeschlossene Leuchten mit einer Last bis max. 300 W eingesetzt
wird. Das Gerät mit der Schutzklasse IP20 kann nur in trockenen Innenräumen ein-
gesetzt werden. Aus Überhitzungsgründen sollte das Gerät nicht direktem Sonnen-
licht ausgesetzt werden.
Verhalten des Gerätes im Z-Wave Netz
Im Auslieferungszustand ist das Gerät mit keinem Z-Wave-Netz verbunden. Damit
es mit anderen Z-Wave Geräten kommunizieren kann, muss es in ein bestehendes
Z-Wave Netz eingebunden werden. Dieser Prozess wird bei Z-Wave Inklusion ge-
nannt. Geräte können Netzwerke auch wieder verlassen. Dieser Prozess heißt bei
Z-Wave Exklusion. Beide Prozesse werden von einem Gateway (Controller) gestartet,
der dazu in einen Inklusion- bzw. Exklusion-Modus geschaltet werden muss. Das
Handbuch des Gateways (Controllers) enthält Informationen, wie er in diese Modi
zu schalten ist. Erst wenn das Gateway (Controller) des Z-Wave Netzes im Inclusi-
on-Modus ist, können Geräte hinzugefügt werden. Das Verlassen des Netzes durch
Exklusion führt zum Rücksetzen dieses Gerätes in den Auslieferungszustand.
Bedienung des Gerätes
ZHS23 kann entweder über die Bedientaste (1 Sek. halten) oder über das Gateway
(Controller) des Z-Wave Netzwerkes geschaltet werden. Eine blaue LED im Taster
zeigt den Schaltzustand an.
Funktion Beschreibung
Inklusion 1. Schließen Sie den Dimmer an das 230V AC Netz an,
2. Versetzen Sie das Gateway in den Inklusions-Modus.
3. Drücken Sie 1x kurz die Bedientaste,
Exklusion 1. Schließen Sie den Dimmer an das 230V AC Netz an,
2. Versetzen Sie das Gateway in den Exklusions-Modus.
3. Drücken Sie 1x kurz die Bedientaste,
Hinweis: beim Anlernen sollte sich der Dimmer im Werks-
zustand befinden. Wenn der Dimmer bereits in einem Z-Wave
Netz eingebunden war, bitte zuerst Abmelden (Exklusion).
Anlernen
(Inklusion)
1x kurz die
Bedientaste drücken
Abmelden
(Exklusion)
1x kurz die
Bedientaste drücken
Bedientaste / Status-LED
Bedeutung der LED-Anzeigen
Blaues Leuchten = ausgeschaltet
Kein Leuchten = eingeschaltet
Konfiguration LED Anzeige
Parameter 1:
Mit diesem Parameter wird LED Anzeige konfiguriert.
Grösse: 1 Byte, Voreingestellt: 0 (Parameter-Wert)
LED Anzeige ändern:
Bitte geben Sie im Untermenü der App für den Dimmer bei Parameter Nummer
ein, danach bei Parameter-Wert 1
Parameter setzen.
anschließend auf
eingeschaltet ist.
Technische Daten
Stromversorgung
Max. Last
Frequenz
Router
Temperaturbereich
Sendeleistung
Schutzklasse
Lesen Sie diese Hinweise vor der Installation!
Verwenden Sie das Gerät auf keine andere Weise als im Handbuch
angegeben. Der Hersteller übernimmt keine Garantie für unsachgemäße
Bedienung.
ACHTUNG!
Das Gerät ist kein Spielzeug. Von Kindern und Haustieren fernhalten. Das Gerät ist
nicht reparabel, es darf nicht geöffnet werden. Bei Störungen oder Defekt das Gerät
aus der Steckdose nehmen.
Entsorgung
Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Haus-
müll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und
elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür
eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzu-
geben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Pro-
dukt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.
Konformitätserklärung
Hiermit erklärt die Schwaiger GmbH, dass das beschriebene Funkanlagen-Produkt
der Richtlinie 2014/53/EU und weiteren zutreffenden Richtlinien entspricht. Der voll-
ständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse
verfügbar: http://konform.schwaiger.de
Symbolerklärung
ACHTUNG!
Mit diesem Zeichen wird auf eine Gefahr hingewiesen.
HINWEIS:
Mit diesem Zeichen wird auf wichtige Punkte hingewiesen.
HERSTELLERINFORMATION
Sehr geehrter Kunde,
sollten Sie technischen Rat benötigen und Ihr
Fachhändler konnte Ihnen nicht weiterhelfen
kontaktieren Sie bitte unseren technischen
Support.
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: +49 (0) 9101 702-199
www.schwaiger.de
homeautomation@schwaiger.de
und wählen Sie Parametergröße 1
Jetzt leuchtet die blaue LED, wenn der Dimmer
230 V ~ 50 Hz
300W
868,42 MHz
ja
0-40°C
<1mW
IP20
BDA_ZHS23
1
aus. Tippen Sie
