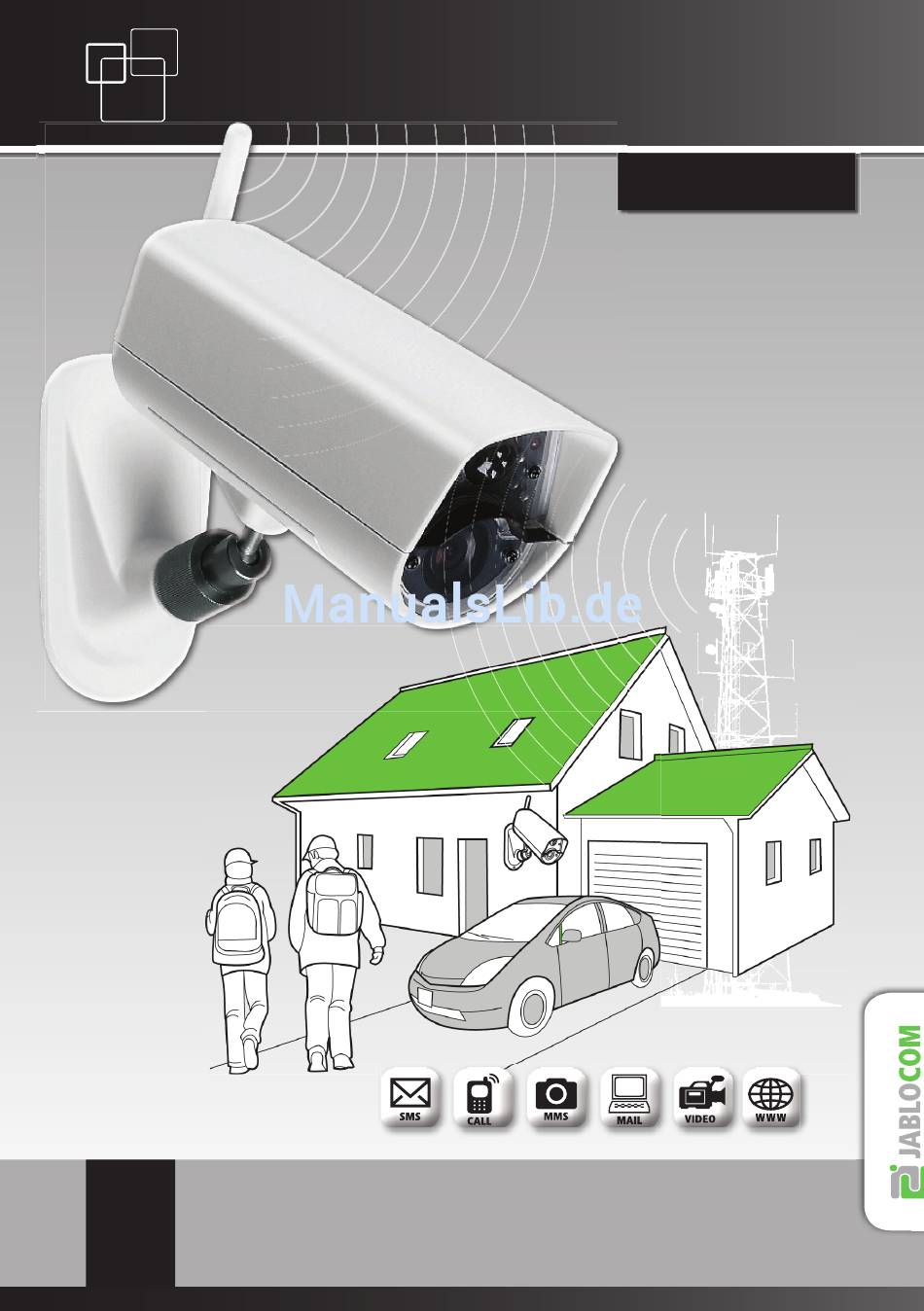

- Seite 1 GSM Sicherheits-kamera EYE-02 Gebrauchsanweisung - 1 - JR_EYE-02.GER.MAN.Manual.19.C-2A...
-
Seite 2: Verpackungsinhalt
Kamera EYE-02: GSM-Antenne Akkudeckel Netztaste PIR-Bewegungsmelder Netzadapterbuchse Rote Lampe Grüne Lampe USB-Steckverbinder Kameralinse Infrarotbeleuchtung Verpackungsinhalt Kamera EYE-02 Akku Fernbedienung Installations-CD USB-Kabel Schraubendreher Wandbefestigungsschrauben Netzadapter Verbindungskabel Benutzerhandbuch - 2 - JR_EYE-02.GER.MAN.Manual.19.C-2A... -
Seite 3: Glasbruchmelder Kipp- Und Schwingungsmelder
Die EYE-02 ist einfach zu installieren und zu konfi gurieren (können Sie selbst installieren). • Die EYE-02 sendet über MMS, E-Mail, SMS oder Anruf eine Alarmaufnahme. Die Kopien der Bilder und Videos können auf einer Speicherkarte oder einem Internetserver gespeichert werden. Alarmempfangszentren (Alarm Receiving Centers - ARC) werden auch unterstützt. - Seite 4 USB-Kabel Verbindungskabel Benutzen Sie nur Akkus, Ladegeräte und Zubehör, die von JABLOCOM für die Anwendung an diesem speziellen Modell genehmigt wurden. Wenn irgendwelche nicht genehmigten Geräte benutzt werden, können jegliche Zulas- sungen und Garanti en erlöschen, und es kann gefährlich sein.
- Seite 5 Stecken Sie das Netzkabel in die Kamera. Stecken Sie den Netzadapter in eine Wandsteckdose. Die Kamera wird automatisch angeschaltet. Warten Sie 30 Sekunden und überprüfen die LED-Lampen an der Vorderseite der Kamera EYE-02. • Tragen Sie Ihre Handynummer und Fernbedienungsnummer in die Kamera ein.
- Seite 6 Bericht an alle Kontakte (Anruf, MMS usw.). Drücken Sie die Tasten BERICHTEN Beispiel für eine SMS aus der Kamera: Die Kamera EYE-02 berichtet: Vom Benutzer 4 Sekunden lang ausgelöste Kameraprüfung, externes drahtloses Gerät RC-80(1), Zeit: 13/11/2008 gleichzeiti g 11:33:49.
- Seite 7 3.4 P������ Die Kamera EYE-02 erlaubt eine schnelle und einfache Einstellung aller notwendigen Melderparameter, indem eines der vordefi nierten PROFILE gewählt wird. Diese Profi le sind für die meisten Kameraanwendungen geeignet. Wenn nöti g, kann das Profi l vom Benutzer weiter eingestellt werden.
- Seite 8 3.5 M����� Die Kamera EYE-02 vereint in sich viele Melder. Diese hochentwickelte Lösung der Kombinati on von verschiedenen Arten von Meldern macht es dem Benutzer möglich, den gewünschten Bereich vor vielen Drohungen zu schützen. In diesem Kapitel werden die Prinzipien der einzelnen Melder kurz beschrieben, die für die richti ge Einstellung der Erkennung nöti g sind.
-
Seite 9: Kontakte Bearbeiten
Alarminformati on senden sollten. Wenn der Ort entf ernt ist, ist es angebracht, jemanden einzubeziehen, der sich am Kameraort befi ndet (Nachbarn usw.). Wenn keine Telefone in der Kontaktliste gespeichert sind (nach der Installati on einer neuen Kamera EYE-02 oder nach der Werksrücksetzfunkti on), schaltet sich die Kamera (nach dem Anschalten) automati sch in den EINTRAGEN-Modus und wartet auf einen ankommenden Anruf. -
Seite 10: Sicherheitseinstellungen
Desktop, um das Programm zu laden, und befolgen Sie alle Anweisungen auf dem Bildschirm. JabloTool Die maximale Länge des USB-Kabels ist gewöhnlich 5 Meter. Wenn Ihre Kamera EYE-02 zu weit weg ist, kann es erfor- derlich sein, sie vorübergehend von ihrem Platz näher zum PC zu bringen. -
Seite 11: Steuerkommandos
Zeigt an, dass SwichY gerade an ist. Der Name SwitchX (SwitchY) kann nach Ihren Wünschen geändert werden - siehe nachfolgende Tabelle. Die Kamera EYE-02 schickt eine Multi mediamitt eilung mit dem Bild des aktuellen Schauplatzes vor der Kame- BILD ra zurück. Die Meldung enthält auch den aktuellen Kamerastatus. -
Seite 12: Konfigurieren
Mögliche Akti onen sind nur AN und AUS. Der Ausgang im Impulsmodus kann nur ANgeschaltet werden. Der Zeitparameter ist opti onal. Das Format kann 01:30:00 der 1h 30m 0s sein. � KONFIGURIEREN-Kommandos KONFIGURIEREN-Kommandos ändern die Einstellungen der Kamera EYE-02. Die Kamera bestäti gt die Konfi gurati onskom- mandos mit einer SMS. KOMMANDO BESCHREIBUNG... - Seite 13 ALARM, aber WARNUNGEN werden nicht an die Kontakte berichtet) oder einige technische Berichte. (Beispiel: Informati onen über den Stromausfall). 4.4 V����������������������� (��� ���� J����T��� ����������) Die Kamera EYE-02 gestatt et eine genaue Einstellung aller wichti gen Parameter, um Videoaufnahmen unter vielen Bedin- gungen zu sammeln. Parameter...
- Seite 14 Land, in dem Sie leben, und vom benutzten GSM-Netzwerk ab. Die Kamera EYE-02 kann die richti ge Einstellung für die meisten GSM-Netzwerke automati sch vornehmen. Wenn es eini- ge spezielle Einstellungen für Ihr GSM-Netzwerk gibt, die Sie von Ihrem GSM-Netzwerkbetreiber erhielten, können Sie es manuell in JabloTool, Device confi...
- Seite 15 Die Kamera EYE-02 bietet eine grundlegende Steuerfunkti on, wenn sie vom Telefon eines Benutzers angerufen wird. Wenn eine Telefonnummer, die in den Kontakten gespeichert ist, die Kamera EYE-02 anruft , beantwortet die Kamera den Anruf und gibt das grundlegende Navigati onsmenü wieder: �...
- Seite 16 Speicherkapazität gestatt et. Die Kamera EYE-02 wird mit einer eingelegten 1 oder 2 GB-Speicherkarte geliefert. Mit der JabloTool DESKTOP- Soft ware können Sie die Kamera EYE-02 in den USB-Modus schalten, in dem Sie von einem angeschlossenen Computer aus auf die SD-Karte als Standard-Flashspeicher zugreifen können. Um in den USB-Modus umzuschalten, lassen Sie sich den Gerätestatus-Bildschirm anzeigen, schalten ihn in den Erweiterten Benutzermodus und...
- Seite 17 Weitere Informati onen zu Drahtlosgeräten fi nden Sie in den Hinweisen zur Anwendung auf www.jablocom.com . 5.9 A����������������� Obwohl das Gehäuse der Kamera EYE-02 einen normalen Feuchti gkeitswiderstand bietet, ist es erforderlich, ein zu- sätzliches Kunststoff gehäuse zu verwenden, wenn die Kamera im Freien angebracht wird, um sie vor Regen und Schnee zu schützen.
- Seite 18 Taste der Fernbedienung, um sie in die Kamera EYE-02 einzutragen. Wenn sich die Kamera EYE-02 unnormal verhält, versuchen Sie bitte die Firmware der Kamera EYE-02 mit der neusten Version zu aktualisieren. Benutzen Sie dazu JabloTool, Configuration, Control panel, Firmware upgrade.
- Seite 19 8 .1 I������������ ���� ��� A��� Lebensdauer des Akkus Die Kamera wird von einem Netzadapter gespeist und hat einen aufladbaren Reserveakku. Der Akku liefert der Kamera Strom, wenn das Netz ausfällt. Die Kapazität des Akkus nimmt im Laufe der Zeit ab. Die Kapazität des Akkus sollte mindestens einmal im Jahr geprüft werden: Trennen Sie den Netzadapter ab und messen die Zeit, bis die Kamera schwachen Akku meldet.
- Seite 20 Unter keinen Umständen kann JABLOCOM weder für irgendeinen Daten- oder Gewinnverlust noch für jegliche spezielle, zufällige, folgende oder indirekte Schäden, egal durch welche Ursache, verantwortlich gemacht werden. Da das Produkt ständig weiterentwickelt wird, behält sich JABLOCOM das Recht vor, Änderungen und Verbesserungen an beliebigen in diesem Dokument beschriebenen Produkten ohne vorherige Ankündigung durchzuführen.
- Seite 21 Vorsicht geboten. Alle drahtlosen Geräte sind empfänglich für Störungen, die die Leistung beeinträchtigen könnten. Wir (JABLOCOM) sind nicht für irgendwelche Rundfunk- oder Fernsehstörungen verantwortlich, die durch unbefugte Modifikationen an diesem Gerät verursacht wurden. Diese Modifikationen können das Recht des Anwenders zum Betrieb des Gerätes ungültig machen.
- Seite 22 Umgang mit Akku und Ladegerät & Sicherheit Verwenden Sie ausschließlich von JABLOCOM genehmigtes Zubehör und Akkus. Schließen Sie keine inkompatiblen Produkte oder Zubehörteile an. Achten Sie darauf, dass Sie die Akkuklemmen nicht berühren, und verhindern Sie, dass metallische Objekte, wie zum Beispiel Münzen oder Schlüsselringe, damit in Berührung kommen und einen Kurzschluss verursachen.
-
Seite 23: Drahtlose Geräte
© Copyright 2010 by JABLOCOM. Alle Rechte vorbehalten. Drahtlose Geräte: Steuergeräte Fernbedienung Persönliche Hilfe-Taste Wandtaste Türklingelknopf Melder Sirenen interne Sirene Bewegungsmelder Tür-/Fensterö nungs- Außensirene melder Rauchmelder Relais Gasaustrittsmelder Thermostat III. III. - 23 - JR_EYE-02.GER.MAN.Manual.19.C-2A Weitere Informationen über drahtlose Geräte finden Sie auf www.jablotron.cz... -
Seite 24: Teile Auf Der Innenseite
Teile auf der Innenseite: Kurzbereichsfunk GSM-Antenne • 868 MHz-Band • Ermöglicht Zusammenarbeit mit Fernbedienung und Meldern GSM-Modul • Kompatibel mit dem professionellen • Bildübertragung zu Handys über Drahtlossicherheitssystem von MMS oder E-Mail JABLOTRON • Datenverbindung zu Überwachungsservern und ARC Kipp- und Schwingungsmelder Summer •...
