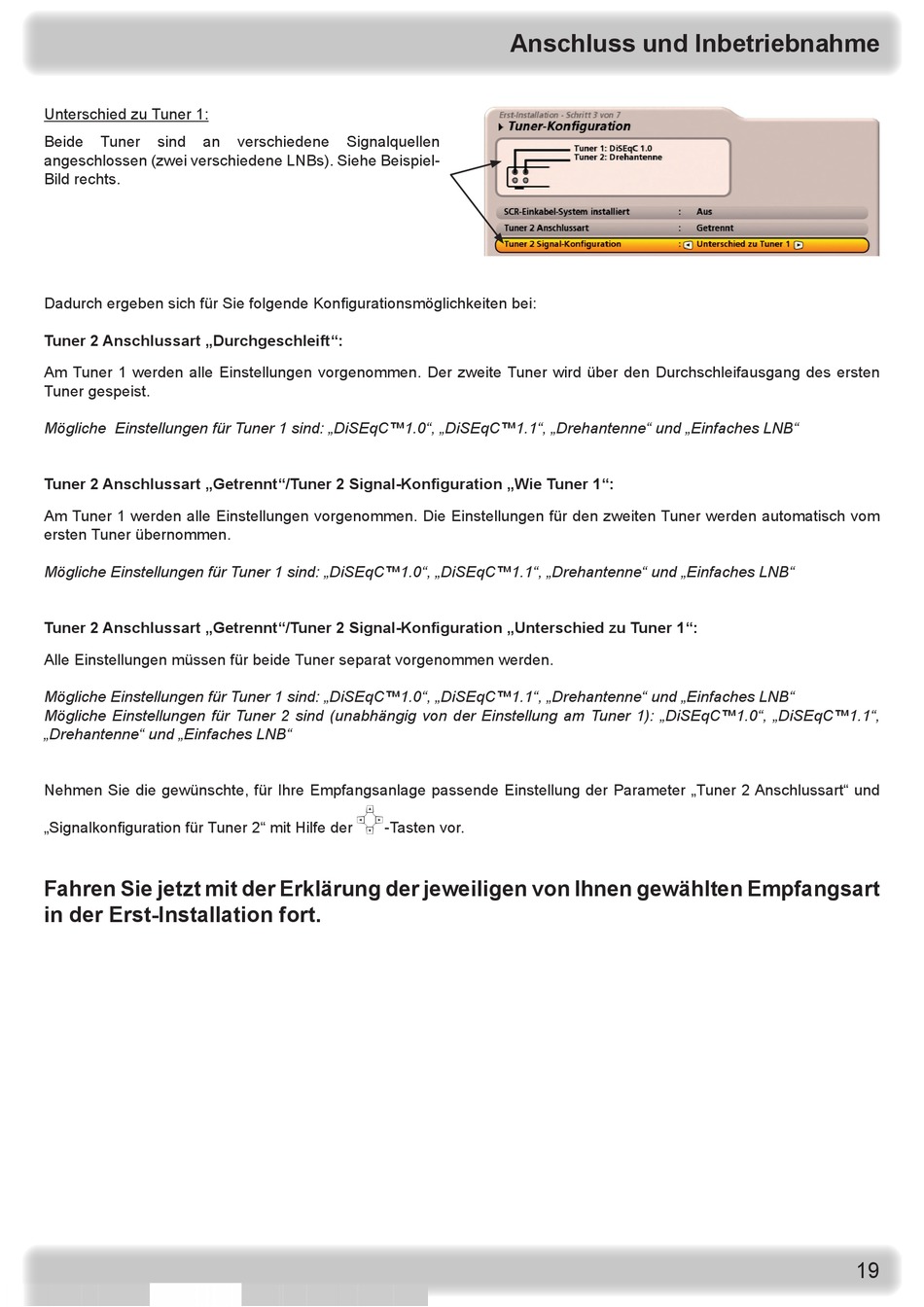

Kathrein UFS 922 si Betriebsanleitung Seite 19

Anschluss und Inbetriebnahme
Unterschied zu Tuner 1:
Beide Tuner sind an verschiedene Signalquellen
angeschlossen (zwei verschiedene LNBs). Siehe Beispiel-
Bild rechts.
Dadurch ergeben sich für Sie folgende Konfi gurationsmöglichkeiten bei:
Tuner 2 Anschlussart „Durchgeschleift":
Am Tuner 1 werden alle Einstellungen vorgenommen. Der zweite Tuner wird über den Durchschleifausgang des ersten
Tuner gespeist.
Mögliche Einstellungen für Tuner 1 sind: „DiSEqC™1.0", „DiSEqC™1.1", „Drehantenne" und „Einfaches LNB"
Tuner 2 Anschlussart „Getrennt"/Tuner 2 Signal-Konfi guration „Wie Tuner 1":
Am Tuner 1 werden alle Einstellungen vorgenommen. Die Einstellungen für den zweiten Tuner werden automatisch vom
ersten Tuner übernommen.
Mögliche Einstellungen für Tuner 1 sind: „DiSEqC™1.0", „DiSEqC™1.1", „Drehantenne" und „Einfaches LNB"
Tuner 2 Anschlussart „Getrennt"/Tuner 2 Signal-Konfi guration „Unterschied zu Tuner 1":
Alle Einstellungen müssen für beide Tuner separat vorgenommen werden.
Mögliche Einstellungen für Tuner 1 sind: „DiSEqC™1.0", „DiSEqC™1.1", „Drehantenne" und „Einfaches LNB"
Mögliche Einstellungen für Tuner 2 sind (unabhängig von der Einstellung am Tuner 1): „DiSEqC™1.0", „DiSEqC™1.1",
„Drehantenne" und „Einfaches LNB"
Nehmen Sie die gewünschte, für Ihre Empfangsanlage passende Einstellung der Parameter „Tuner 2 Anschlussart" und

„Signalkonfi guration für Tuner 2" mit Hilfe der -Tasten vor.
Fahren Sie jetzt mit der Erklärung der jeweiligen von Ihnen gewählten Empfangsart
in der Erst-Installation fort.
19
