Beachten Sie den Anwendungsbereich
und die bestimmungsgemäße Verwen-
dung
Bearbeiten Sie keine gesundheitsgefähr-
dende Bauteile!

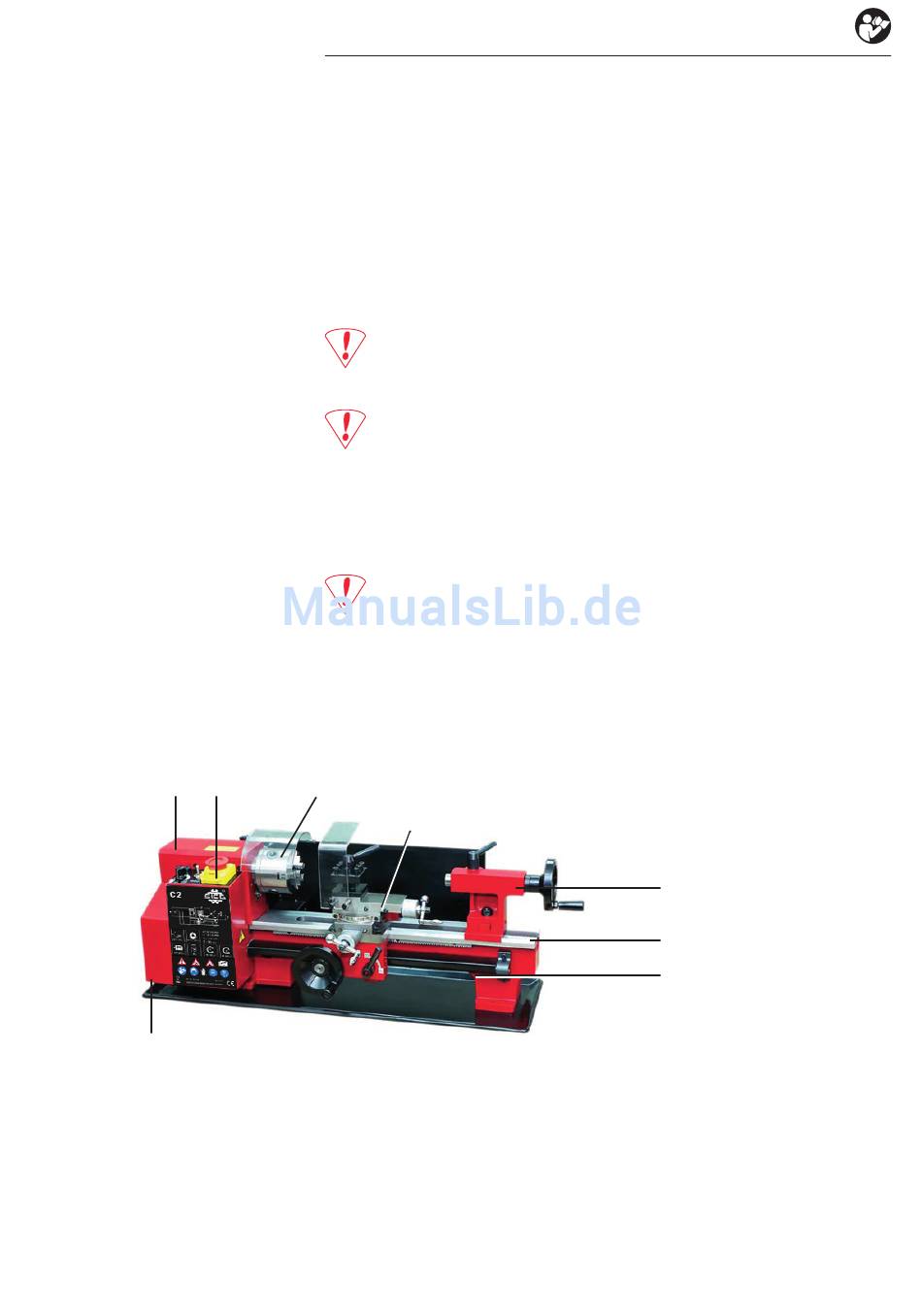

Spindelstock
Bedienpult
Getriebekasten
Spindelstock
Backenfutter
Werkzeugschlitten
D e r A n w e n d u n g s b e r e i c h
Die Drehmaschine C2 ist eine Universaldrehmaschine mit einer Spitzenweite von 300 mm
und einer Spitzenhöhe von 90 mm. Die C2 wurde speziell zum Längs- und Plandrehen von
runden oder regelmäßig geformten 3-, 6- oder 12-kantigen Werkstücken aus Metall, Kunststoff
oder ähnlichen Materialien mit Durchmessern von maximal 180 mm und einer Länge von ca.
300 mm konzipiert. Der maximal spannbare Außendurchmesser beträgt ca. 74 mm. Die hohle
Arbeitsspindel ermöglicht, dass längere Werkstücke
mit einem maximalen Durchmesser von 16 mm gespannt werden können. Durch die vorhan-
dene Leitspindel ist Gewindedrehen möglich. Zusätzlich können mit Hilfe eines im Reitstock
gespannten Bohrfutters (nicht im Lieferumfang enthalten) Werkzeuge zum Bohren, Reiben,
Senken und Zentrieren der Werkstücke eingespannt werden.
Die Maschine ist für den Gebrauch durch Erwachsene bestimmt.
Die Leitspindel darf nur für das Gewindedrehen verwendet werden. Sie sollte nicht
für das automatische Längsdrehen verwendet werden, da der Vorschub der Leitspin-
del beim Auffahren auf ein Hindernis nicht automatisch abschaltet. Es besteht Verlet-
zungsgefahr und die Gefahr von Sachschäden.
Mit der Drehmaschine dürfen keine gesundheitsgefährdende oder stauberzeugende
Materialien wie zum Beispiel Holz, Teflon® etc. bearbeitet werden.
Die Drehmaschine C2 zeichnet sich durch ihre hohe Arbeitsgenauigkeit, ihre kompakte Kon-
struktion, durch leichte Bedienung und ihre große Zuverlässigkeit aus. Dadurch kann die Ma-
schine in fast allen Bereichen, wie zum Beispiel im Modellbau, im Laborbereich, in Schulen,
für Hobby und Heimwerker eingesetzt werden. Die Maschine wurde nicht für den gewerblichen
Bereich mit Serienfertigung oder für den Dauereinsatz konzipiert!
Die C2 darf nur für die in diesem Kapitel beschriebenen Arbeiten und mit den ge-
nannten Materialien eingesetzt werden. Für jede andere unsachgemäße Anwendung
übernimmt die Firma ROTWERK keine Haftung. Ebenso erlischt damit jeder Garantie-
anspruch.
A l l g e m e i n e F u n k t i o n s b e s c h r e i b u n g
Die C2 ist eine Universaldrehmaschine zum Längs- und Plandrehen von runden oder regel-
mäßig geformten 3-, 6- oder 12-kantigen Werkstücken. Für diesen Zweck ist die Maschine
folgendermaßen aufgebaut:
Dreibackenfutter mit Backenfutterabdeckung
Werkzeugschlitten (Support)
Die Hauptkomponenten der Drehmaschine bestehen aus Spindelstock, Bedienpult, Dreh-
maschinenfutter (Dreibackenfutter), Reitstock, Drehmaschinenbett, Werkzeugschlitten mit
Schlosskasten, Leitspindel, Getriebekasten und dem Antriebsmotor.
Im Spindelstock ist die Arbeitsspindel auf zwei Kugellager gelagert und ermöglicht durch den
präzisen Lauf der Arbeitsspindel eine hohe Bearbeitungsqualität. Angetrieben wird die Arbeits-
spindel über einen leistungsstarken Gleichstrommotor und eine Zahnriemengetriebe.
Das Drehmaschinenfutter (Dreibackenfutter) dient zum raschen und zentrischen Spannen von
runden Werkstücken. Die Werkstücke können sowohl an der Außenseite gespannt werden als
auch in einer Bohrung (z.B. ein Rohr) gespannt werden.
Der Werkzeugschlitten besteht aus dem Schlosskasten, dem Bettschlitten, dem Planschlitten
Reitstock
Drehmaschinenbett
Leitspindel
