Befestigen Der Drehmeißel; Einstellen Der Richtigen Spitzenhöhe; Die Unterschiedlichen Dreharbeiten; Langdrehen - Sieg C2 Bedienungsanleitung

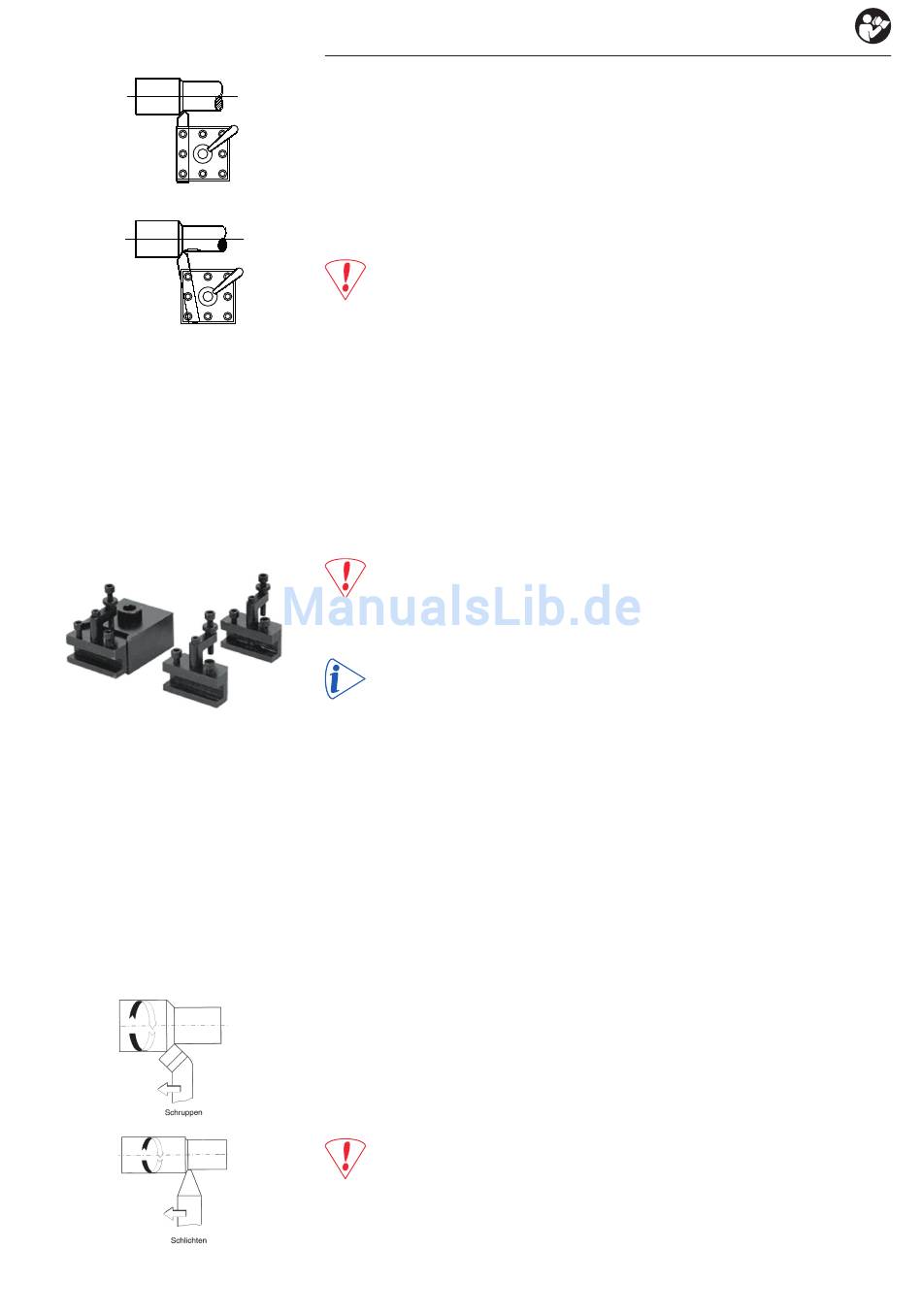

Richtig
Falsch
Schnellspannwechselhalter mit 3 Einsätzen
Skaleneinteilung:
1 Teilstrich = 0,05 mm im Durchmesser
(0,025 mm Schnitttiefe)
B e f e s t i g e n d e r D r e h m e i ß e l
Die Drehmeißel werden durch die Klemmschrauben im Mehrfachhalter geklemmt. Benut-
zen Sie hierzu den mitgelieferten Inbusschlüssel. Der Drehmeißel muss mit mindestens zwei
Klemmschrauben geklemmt werden. Achten Sie darauf, dass der Drehmeißel möglichst kurz
eingespannt wird.
Durch Lösen des Klemmhebels kann der Mehrfachhalter geschwenkt werden. Achten Sie beim
Festziehen darauf, dass der Drehmeißel wieder in der richtigen Lage ist, d.h. senkrecht zur
Drehachse, und der Mehrfachhalter wieder fest angezogen ist.
Innensechskantschlüssel nach dem Festziehen der Schrauben abziehen!
E i n s t e l l e n d e r r i c h t i g e n S p i t z e n h ö h e
Als Spitzenhöhe bezeichnet man den Zustand, wenn die Drehmeißelspitze genau auf Höhe
des Werkstückzentrums bzw. Mittelpunktes steht. In dieser Lage haben Frei- und Spanwinkel
ihre normale Größe.
Am einfachsten erfolgt die Einstellung der Spitzenhöhe, indem eine Reitstockspitze in die Pi-
nole des Reitstocks eingesetzt wird und der Drehmeißel an dieser Spitze ausgerichtet wird.
Die Höhenlage des Drehmeißels wird durch Unterlegen von ebenen Blechen (Unterlegbleche)
unterschiedlicher Stärke erreicht. Die Kontrolle der Höhenlage auf Mitte des Werkstücks er-
folgt nach der Zentrierspitze am Reitstock. Achten Sie darauf, dass die Bleche über die ge-
samte Auflagenbreite und -länge des Drehmeißels reichen, ansonsten kann es vorkommen,
dass der Drehmeißel schräg gespannt wird.
Steht die Drehmeißelspitze unterhalb der Werkstückachse, so wird der Drehmeißel
unter das Werkstück gezogen. Werkstück und Drehmeißel können dadurch beschä-
digt werden.
Steht die Drehmeißelspitze oberhalb der Werkstückachse, so drückt die Freifläche und
der Drehmeißel schneidet nicht mehr.
Mit Hilfe eines optional erhältlichen Schnellspannwechselhalters (siehe Zubehör)
lässt sich die Spitzenhöhe schnell und einfach, ohne die lästigen Unterlegplättchen
einstellen. Die Spitzenhöhe bleibt bei diesem Wechselhalter auch beim Wechseln des
Werkzeugs erhalten. Somit braucht die Spitzenhöhe nicht bei jedem Werkzeugwechsel
neu eingestellt werden.
D i e u n t e r s c h i e d l i c h e n D r e h a r b e i t e n
L a n g d r e h e n
Beim Langdrehen bewegt sich der Drehmeißel parallel zur Achse des Werkstücks.
Das Langdrehen erfolgt mit dem Oberschlitten mit Hilfe der Kurbel für den Handzug. Für Längs-
drehen von rechts nach links drehen Sie zuerst den Oberschlitten so weit nach rechts, dass der
Verfahrweg des Oberschlittens für die gesamte Bearbeitungslänge ausreicht. Ist dies aufgrund
langer Werkstücke nicht möglich, müssen Sie den Werkzeugschlitten mit Hilfe der Kurbel für
den Langzug nachstellen und den Arbeitsgang wiederholen.
Zum Einstellen der Schnittiefe müssen Sie zuerst das Außenmaß des Werkstücks auf dem
Skalenring des Planschlittens einstellen.
- Fahren Sie den Planschlitten so weit zurück, dass der Drehmeißel den Umfang des Werk-
stücks nicht berühren kann.
- Stellen Sie nun den Werkzeugschlitten mit der Kurbel für den Langzug so ein, dass die
Drehmeißelspitze über dem größten Durchmesser des Werkstücks steht.
- Fahren Sie den Drehmeißel mit der Kurbel für den Planzug langsam auf das Werkstück zu,
soweit, bis der Drehmeißel die Oberfläche des Werkstücks leicht streift (ankratzt).
Achtung beim Drehen von 3-, 6- oder 12-kantigen Werkstücken und Werkstücken, die
nicht rund laufen (z.B. Exzenter). Bei diesen Werkstücken kann der Drehmeißel zu weit
vorgestellt werden! Sachschäden am Werkstück und am Werkzeug können die Folge
sein.
- Stellen Sie dann den Skalenring des Planschlittens auf Null. Dies ist jetzt die Ausgangspo-
sition zur Bearbeitung des Außendurchmessers Ihres Werkstücks.
