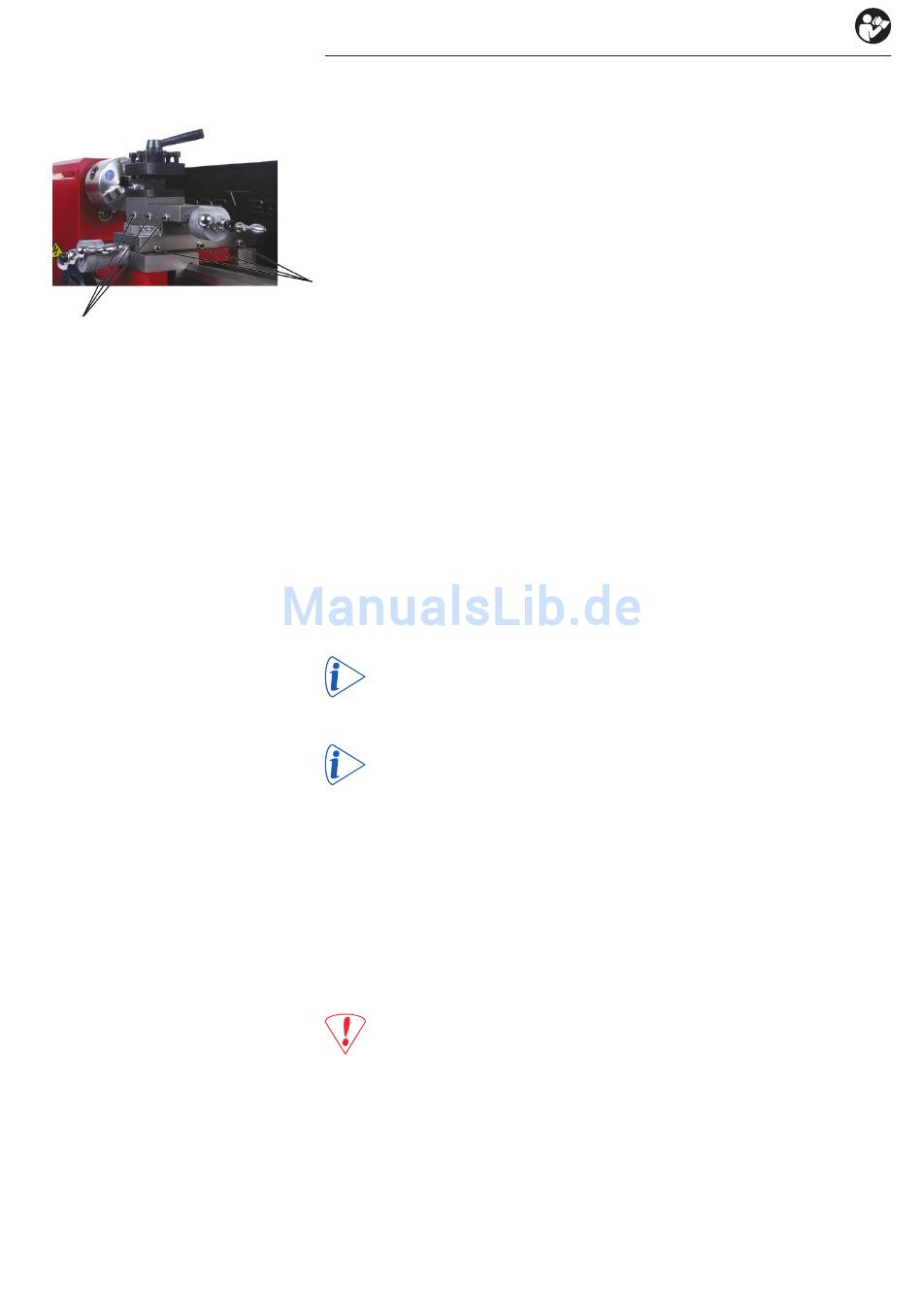

Justageschrauben und Kontermuttern
zum Justieren der Schlittenspiele
Oberschlitten
S c h w a l b e n s c h w a n z f ü h r u n g d e s P l a n s c h l i t te n s e i n ste l l e n
Der Planschlitten wird in einer Schwalbenschwanzführung geführt. Hier wird das Schlittenspiel
mit Hilfe einer Einstelleiste auf der rechten Seite des Planschlittens eingestellt. Die Einstelllei-
ste wird durch 3 Stiftschrauben mit Kontermuttern eingestellt.
- Lösen Sie zuerst die Kontermuttern der 3 Stiftschrauben
- Stellen Sie das Schlittenspiel mit Hilfe der 3 Stiftschrauben optimal ein.
- Kontrollieren Sie das Schlittenspiel an verschiedenen Positionen des Planschlittens. Der
Planschlitten sollte nicht klemmen aber auch nicht zu leicht laufen.
- Ziehen Sie die 3 Kontermuttern wieder fest.
- Abschließend sollte das Schlittenspiel nochmals an allen Schlittenpositionen kontrolliert
Planschlitten werden.
S c h w a l b e n s c h w a n z f ü h r u n g d e s O b e r s c h l i t te n s e i n ste l l e n
Der Oberschlitten (Längsschlitten) wird in einer Schwalbenschwanzführung geführt. Hier wird
das Schlittenspiel mit Hilfe einer Einstelleiste eingestellt. Die Justierschrauben der Einstellei-
ste sind von vorne zu sehen. Die Einstellleiste wird durch 3 Stiftschrauben mit Kontermuttern
eingestellt.
- Lösen Sie zuerst die Kontermuttern der 3 Stiftschrauben
- Stellen Sie das Schlittenspiel mit Hilfe der 3 Stiftschrauben optimal ein.
- Kontrollieren Sie das Schlittenspiel an verschiedenen Positionen des Oberschlitten. Der
Oberschlitten sollte nicht klemmen aber auch nicht zu leicht laufen.
- Ziehen Sie die 3 Kontermuttern wieder fest.
- Abschließend sollte das Schlittenspiel nochmals an allen Schlittenpositionen kontrolliert
werden.
U m k e h r s p i e l d e s P l a n s c h l i t t e n s e i n s t e l l e n
Bei der Drehmaschine kann zudem noch das Umkehrspiel des Planschlittens justiert werden.
Als Umkehrspiel bezeichnet man das Spiel zwischen der Vorschubspindel und der Vor-
schubmutter. Dieses Spiel hat die Auswirkung, dass bei einer Richtungsumkehr der
Schlitten zunächst keine Bewegung macht.
Ein Umkehrspiel von 0,1 bis 0,3 mm ist normal.
Wichtig: Damit das Umkehrspiel keinen Einfluss auf das Arbeitsergebnis hat, muss
beim Drehen immer von Außen nach Innen zugestellt werden.
Ist es erforderlich beim Zustellen zurück zu drehen, dann muss immer mehr zurückge-
dreht werden, als das Umkehrspiel ist. Ansonsten stimmt die Zustellung nicht korrekt.
Um das Umkehrspiel einstellbar zu machen, hat die Drehmaschine eine lange Planvorschub-
mutter. Diese Vorschubmutter kann gekippt werden. Dadurch wird das Umkehrspiel minimiert.
Das Umkehrspiel wird an den 3 Schrauben an der Oberseite des Planschlittens eingestellt (2
größere Schrauben vorne und hinten, eine kleinere Schraube in der Mitte.
- Lösen Sie zuerst die mittlere, kleinere Schraube leicht an.
- Justieren Sie nun das Umkehrspiel indem sie die vordere oder hintere, größere Schraube
leicht anziehen oder lösen.
- Ist das Umkehrspiel eingestellt so wird mit Hilfe der mittleren Schraube das Spiel fixiert.
Achtung! Ziehen Sie Schrauben mit Gefühl an. Ein zu starkes Anziehen der Schrauben
kann zu Beschädigung der Vorschubmutter führen.
