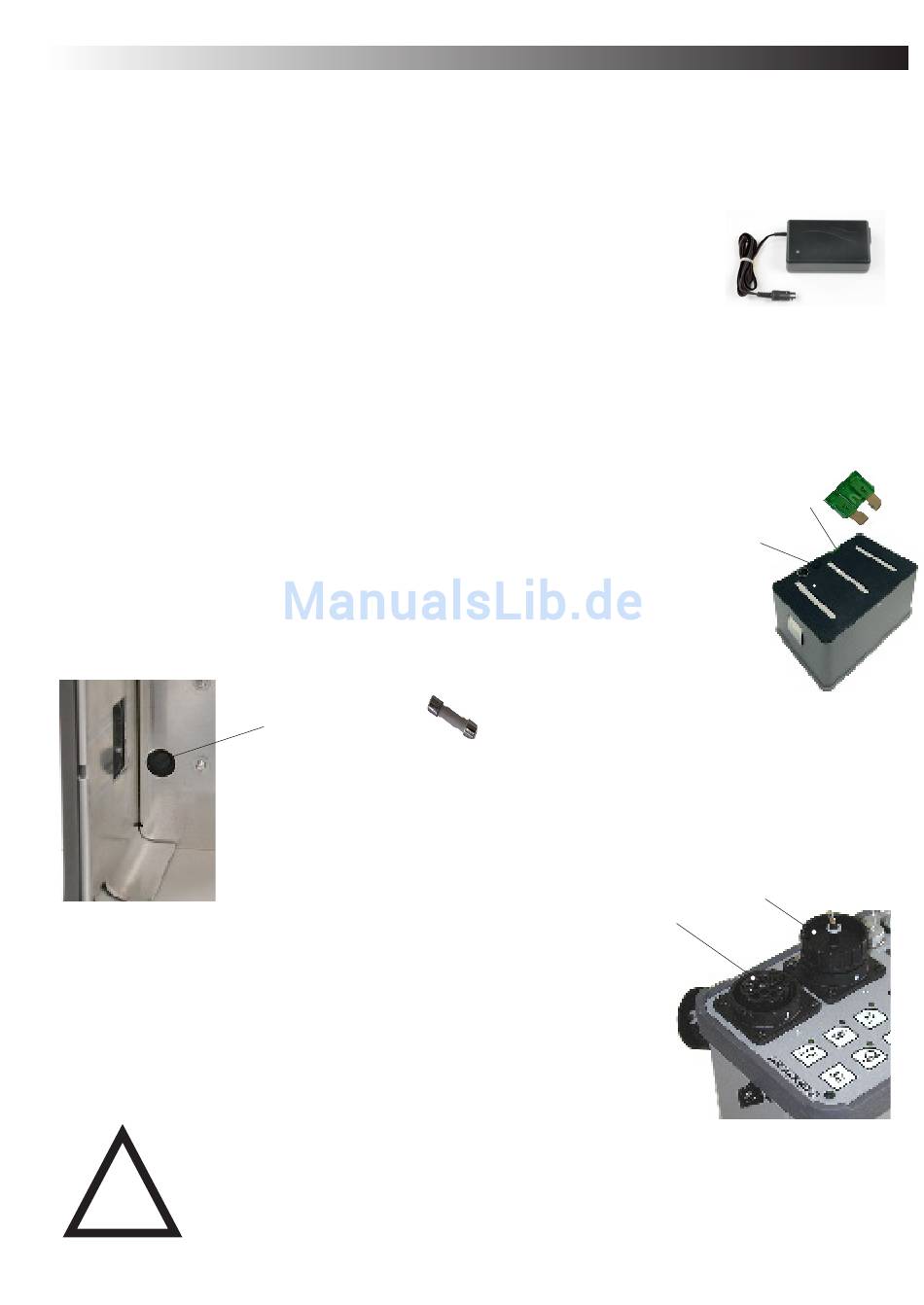

Batterieaufladung und Sicherungen
Nur das Elinchrom Multivoltage-Schnellladegerät (19283) verwenden. Fremdfabrikate können
technische Probleme verursachen.
Das Ladegerät zeigt den Ladezustand mit farbigen LED an:
Rot: Der Akku wird geladen. Ca. 3 Stunden je nach Zustand des Akkus.
Grün: Die Batterie ist aufgeladen, das Ladegerät kann angeschlossen bleiben um
die Batteriespannung stabil zu halten.
Gelb: Die Batterie wurde 80 – 90% geladen und lädt nun auf 100%.
Bermerkung:
Die 12 V / 12 Ah Gel Elektrolyte Batterie kann von jedem Ladezustand nachgeladen werden.
Es gibt keinen Memory Effect. Die Anzahl der Blitze kann von Batterie zu Batterie schwanken und hängt vom
Alter und Zustand ab. Die volle Kapazität wird erst nach einigen Ladezyklen erreicht. Beachten
Sie die Entsorgungsvorschriften des jeweiligen Landes / Region, wenn eine Batterie ersetzt werden muss.
Nicht im Hausmüllentsorgen! Verwenden Sie nur Batterien von Elinchrom.Andere baugleiche Versionen
können zur Beschädigung des Gerätes führen.
Sicherungswechsel
1. Akku Absicherung (40 A Sicherung auf der Oberseite der Akkubox)
2. Ladeabsicherung (6.3 AF Sicherung auf der Oberseite der Akkubox)
3. Einstelllichtabsicherung (10 AF in der Akkumulde, Unterseite des Generators)
4. Eine zusätzliche Sicherung befindet sich im Ranger Blitzkopf.
Blitzköpfe (16, 17)
Vor dem Anschluss eines Blitzkopfes, bitte das Gerät ausschalten.
Den Stecker zunächst auf die geöffnete Blitzbuchse 16 oder 17 aufsetzen
und mit dem Bajonettverschluss bis zur Einrastung im Uhrzeigersinn
drehen. Alle nicht benötigten Buchsen müssen mit den entsprechenden
Abdeckkappen verschlossen werden.Der Wechsel eines Lampenkopfes
darf aus Sicherheitsgründen nur bei ausgeschaltetem Gerät erfolgen.
• Den Generator immer ausschalten wenn Blitzköpfe angeschlossen oder
!
entnommen werden.
• Den Blitzkopfstecker mit der Bajonettverriegelung verriegeln.
• Bei Nichtbeachtung können die Metallkontakte des Steckers schaden nehmen.
Sicherung 10AF
Art. Nr.: 19038
Die Absicherung der Einstelllichtlampen erfolgt im Generator
über eine 10 A flink Sicherung (5 x 20mm).
Die Sicherung befindet sich in der Batterieboxmulde des
Ranger RX Generators. Zusätzlich wird jede Einstelllichtlampe im
Blitzkopf selbst abgesichert (siehe Lampenkopfbeschreibung).
Akkuabsicherung 40 A
Artikel: 106.056
Ladeabsicherung 6.3 AF
Artikel: 19020
16
Code: 19283
Akkubox: 19280
17
10
