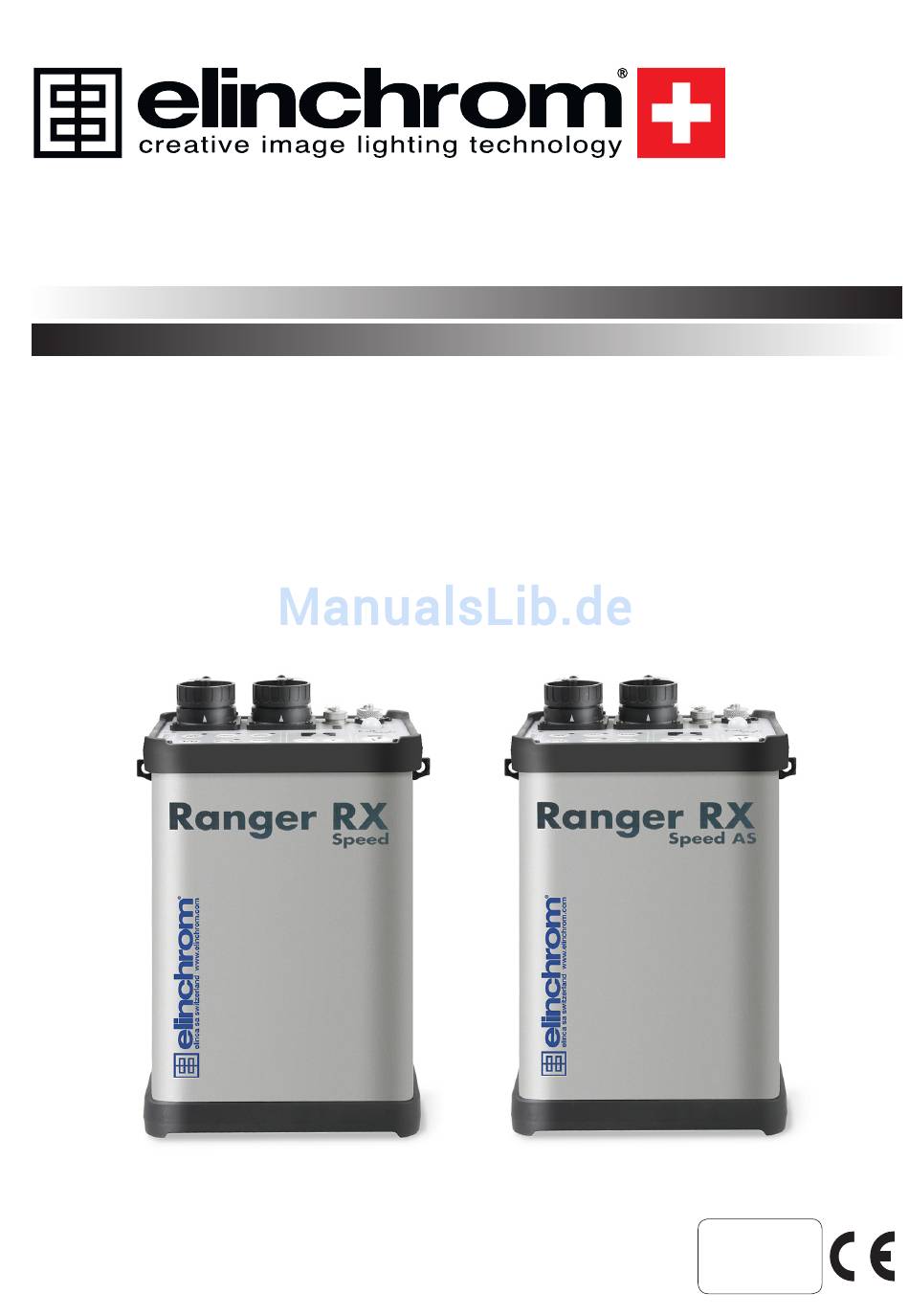

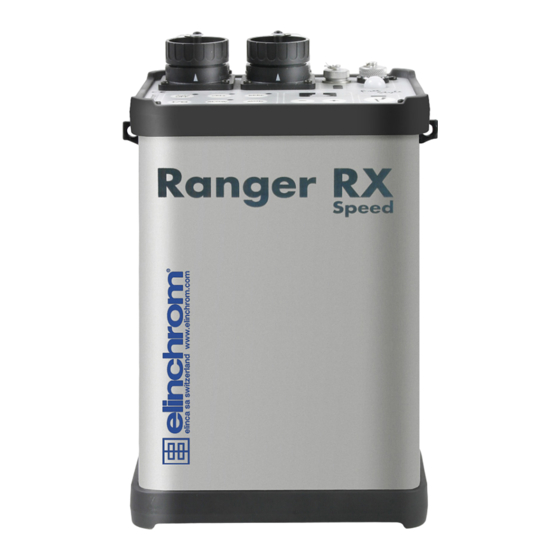

- Seite 1 Gebrauchsanleitung Ranger RX Speed / Speed AS Battery Power Pack (Asymmetrische Version) Deutsch Elinchrom S.A Ranger RX Speed AS 01.03.2010 DE (73306) Printed in Switzerland...
-
Seite 2: Inhaltsverzeichnis
Batterieaufladen, Sicherungen Anschlüsse für Blitzköpfe Ranger Blitzköpfe Technische Daten Elinchrom Zubehör Garantie VERMERK: Toleranzen der technischen Daten für Bauelemente und Messwerte entsprechen den IEC und EC Normen. Technische Änderungen vorbehalten. Die Werte können durch Bauelementetoleranzen schwanken und sind als Richtwerte zu verstehen und nicht im rechtlichen... -
Seite 3: Einleitung
- Consult the dealer or an experienced radio/TV technician for help. Elinchrom S.A. is not responsible for any radio or television interference caused by unauthorised modifications of this equipement or the substitution or attachment of connecting cables and equipement other than those specified by Elinchrom S.A. -
Seite 4: Zeichenerklärung
Fax: +41 21 637 26 81 Wir, Elinchrom S.A., erklären hiermit unter unseren Marktnamen, dass die Geräte mit den genannten Modellnummern nach den einschlägigen EWG, DIN, IEC und FCC Normen geprüft und getestet wurden und allen Vorschriften entsprechen. Alle notwendigen Prüfungen werden durchgeführt um die Einhaltung und Sicherheit auch während der Serienproduktion zu garantieren. -
Seite 5: Sicherheitshinweise
Kontakte mit den Fingern oder Werkzeugen! Öffnen Sie niemals das Ranger Gehäuse um Reparaturen oder Modifikationen durchzuführen! Gefährliche elektrische Restspannungen haben u. U. gravierende Konsequenzen. Nur der Elinchrom Service ist autorisiert, Arbeiten im und am Generator durchzuführen. Blitzköpfe, Blitzröhren und Pilotlicht •... -
Seite 6: Vor Dem Gebrauch
Vor dem Start Ranger RX ist ein portables Gerät für den Außeneinsatz. Seien Sie sich bewusst welche Gefahren und Unannehmlichkeiten es anderen und im Besonderen Kindern bereiten kann. • Wenn Sie eine Flugreise planen, beachten Sie die Informationen auf Seite 4. •... -
Seite 7: Digitales Display
3. Langsamladung. Schont den Akku und erhöht 13. Akku Zustandsanzeige damit die Lebensdauer des Akkus. (100%, 50% und 10%) 4. Abschaltbare Photozelle. 14. Synchron-Anschluss, Elinchrom 5. Einstelllichtschalttaste (3 Funktionen). Standard, mit Schutzkappe 6. Abschaltbares akustisches Ladesignal. 15. Batterieladebuchse und Multi-Remote 7. -
Seite 8: Funktionen
Gerät und ohne angeschlossenem Ladegerät erfolgen. Kann der Generator nicht ausgeschaltet werden, ist die Akkubox aus der Einheit zu entfernen. Nehmen Sie unverzüglich Kontakt mit Ihrem nächsten ELINCHROM Servicecenter auf. Auto OFF – Funktion (2) Mit aktiver Auto Off Funktion schaltet sich der unbenutzte Generator nach ca. 5 Minuten automatisch aus. -
Seite 9: Leistungseinstellung (7 Und 8)
Akustische Signalwiedergabe (6) Die akustische Signalwiedergabe ist aktiviert, wenn die LED leuchtet. Die Blitzbereitschaft wird durch einen Beep Ton akustisch signalisiert. Bevor der thermische Überbelastungsschutz das Gerät abschaltet, sind drei aufeinan- derfolgende Beep Töne zu hören (gleiches bei Fehlererkennung). Zusätzlich wird „Er“ im Display angezeigt. -
Seite 10: Vorgehensweise Beim Akkuwechsel
Aus Sicherheitsgründen ist die Synchronspannung auf 5V begrenzt. Ladebuchse (15) Für die Aufladung darf nur das Elinchrom Ranger RX Speed/Speed AS Ladegerät (Art.Nr: 19293) verwendet werden. Der Ranger RX Speed/Speed AS Generator kann direkt über die Ladebuchse 15 aufgeladen werden, wenn die Akkubox vorher eingesetzt wurde. Der gleiche Anschluss ist auch direkt an der Akkubox vorhanden, wodurch der Akku auch extern geladen werden kann. -
Seite 11: Batterieaufladen, Sicherungen
Alter und Zustand ab. Die volle Kapazität wird erst nach einigen Ladezyklen erreicht. Beachten Sie die Entsorgungsvorschriften des jeweiligen Landes / Region, wenn eine Batterie ersetzt werden muss. Nicht im Hausmüllentsorgen! Verwenden Sie nur Batterien von Elinchrom.Andere baugleiche Versionen können zur Beschädigung des Gerätes führen. -
Seite 12: Sicherheitshinweis
1x drücken, das Einstellicht leuchtet für 15 Sekunden! Wird der Schalter 2x innerhalb von 2 Sekunden gedrückt leuchtet das Einstellicht 30 Sekunden!! • Das seit 1974 verwendete Elinchrom Standard Bajonett mit Feststellring akzeptiert alle Elinchrom und Prolinca Reflektoren! • Der Ranger/Free Lite S Blitzkopf ist der Standardblitzkopf fur universelle Studio und Location-Aufgaben. -
Seite 13: Technische Daten
Die Werte können durch Bauelementetoleranzen schwanken und slnd als Richtwerte zu verstehen und nicht im rechtlichen Sinne als zugesicherte Eigenschaften. Keine Haftung für Druckfehler! Ranger RX Speed AS mit asymmetrischer Leistungsverteilung : Die Leistungsverteilung wenn ein Blitzkopf an Blitzbuchse A oder B : angeschlossen wird: •... -
Seite 15: Garantie
Dieses ELINCHROM Produkt wird durch den Verkäufer des Gerätes kostenlos repariert, falls sich innerhalb von 24 Monaten ab Verkaufsdatum durch Fabrikations oder Materialfehler verursachte Mängel auftreten, senden Sie das Gerät sofort an den zuständigen Händler oder Elinchrom Vertreter. Der Garantieanspruch entfällt, wenn das Gerät unsachgemäss behandelt oder durch unberchtigte Personen demontiert, umgebaut oder repariert wurde.
