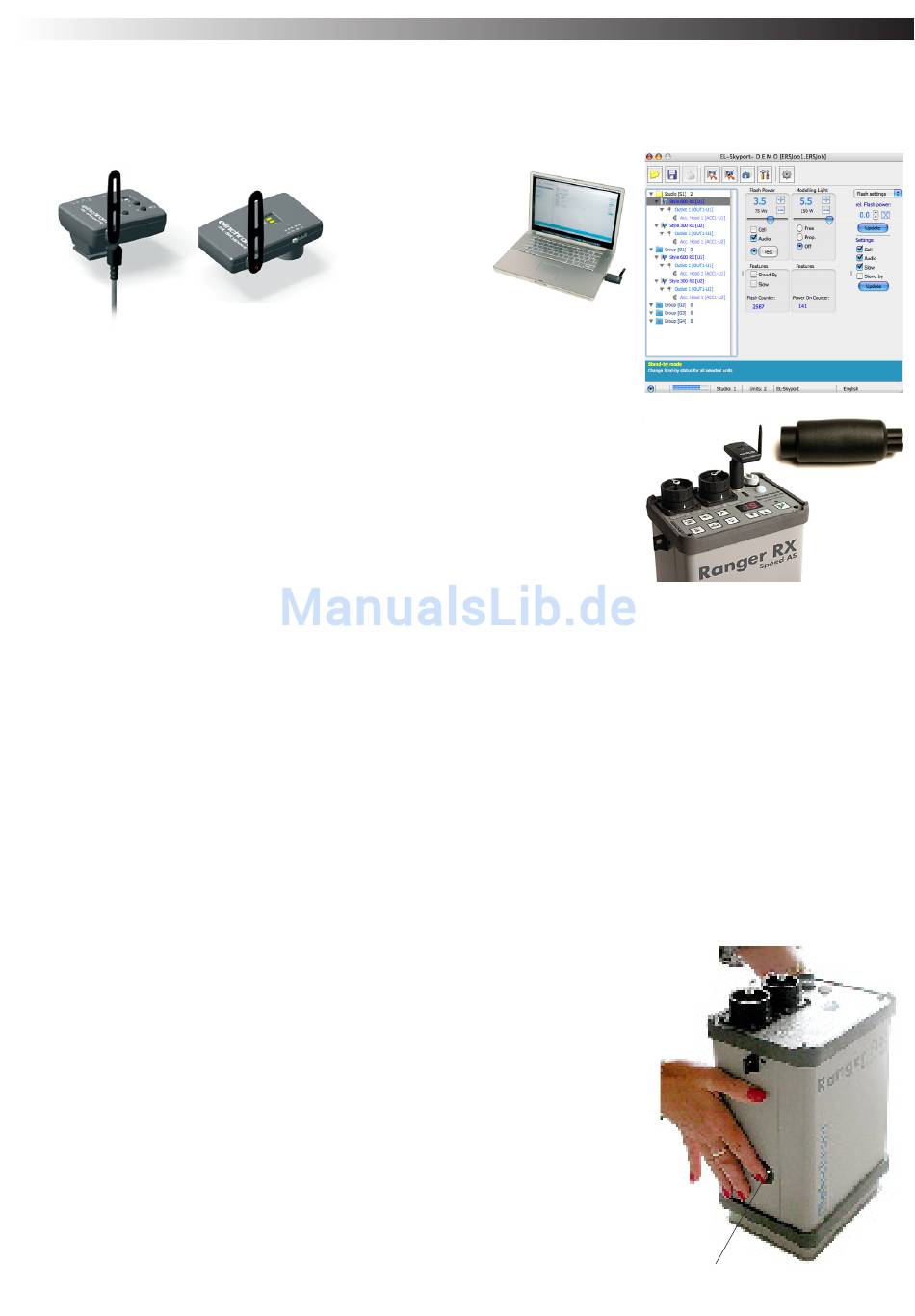

Fernbedienung und kabellose Blitzauslösung
Die Ladebuchse ist auch gleichzeitig der Anschluss für die EL-Skyport Fernauslösung und Fernbe-
dienung des Gerätes über den Transmitter oder mit Mac / PC Computer.
Das EL-Skyport Set 19362 ermöglicht die kabellose Blitzauslösung des Generators über ca. 100
m. Zudem kann der Transmitter die Blitzleistung in 1/10 Blendenwerten einstellen und das
Pilotlicht ein- ausschalten.
Mit dem EL-Skyport Computer Remote Set 19361 können alle Geräte
Funktionen mit einem Mac / PC Computer kontrolliert werden.
Um den Transceiver RX mit dem Ranger RX zu verbinden wird der
Remote Adapter 19374 benötigt.
Details über das fortschrittliche EL-Skyport Multisystem finden Sie unter:
www.elinchrom.com / Products / RX Multi Remote / EL-Skyport
Synchronanschluss (14)
Das Elinchrom Synchronkabel (Art. Nr: 11075) an die
Synchronbuchse 14 anschließen und mit dem Verriegelungsring des Kabels sichern.
Aus Sicherheitsgründen ist die Synchronspannung auf 5V begrenzt.
Ladebuchse (15)
Für die Aufladung darf nur das Elinchrom Ranger RX Speed/Speed AS Ladegerät (Art.Nr: 19293)
verwendet werden. Der Ranger RX Speed/Speed AS Generator kann direkt über die Ladebuchse
15 aufgeladen werden, wenn die Akkubox vorher eingesetzt wurde. Der gleiche Anschluss ist
auch direkt an der Akkubox vorhanden, wodurch der Akku auch extern geladen werden kann.

Vorgehensweise beim Akkuwechsel:

1. Stellen Sie den Ranger RX Speed/Speed AS Generator auf eine ebene Fläche.
2. Drücken Sie gleichzeitig die seitlich am Gerät liegenden Druckmembranen.
3. Heben Sie das Ranger RX Speed/Speed AS bei gedrückten Membranen gleichmäßig an.
4. Die Akkubox wird durch das Eigengewicht ausgeworfen.
5. Stellen Sie die neue aufgeladene Akkubox auf eine ebene Fläche.
6. Stülpen Sie das Ranger RX Speed/Speed AS (ohne Akkubox im Gerät)
gleichmäßig über die Akkubox.
7. Die Akkubox verschwindet im Ranger RX Speed/Speed AS Generator.
8. Durch leichten Druck (von oben) auf das Gerät rastet die
Akkubox in das Gerät ein.
9. Prüfen Sie sofort ob die Akkubox richtig eingerastet ist.
Druckmembran
