SCORPION EXO ADX-1 Bedienungsanleitung Seite 9

FR
INSTALLATION DE L'ÉCRAN
SOLAIRE POUR NETTOYAGE
OU REMPLACEMENT
REMARQUE : RELEVEZ TOUT D'ABORD L'ÉCRAN JUSQU'A SA
POSITION SUPÉRIEURE. ABAISSEZ ENSUITE L'ECRAN SOLAIRE
RÉTRACTABLE AFIN DE DÉGAGER LE SUPPORT LATÉRAL
QUI LE MAINTIENT EN PLACE.
Tout en maintenant l'écran
solaire rétractable d'une
main, tirez avec l'autre main
sur le bouton du support
latéral, dégageant ainsi
l'écran de l'attache.
Sortez l'écran de ses
attaches et retirez-le du
support latéral.
Procédez de même de l'autre côté afinde dégager complètement
l'écran. Vous pouvez alors nettoyer ou remplacer l'écran solaire
rétractable.
Inversez le procèdure
pour le réinstaller.
15

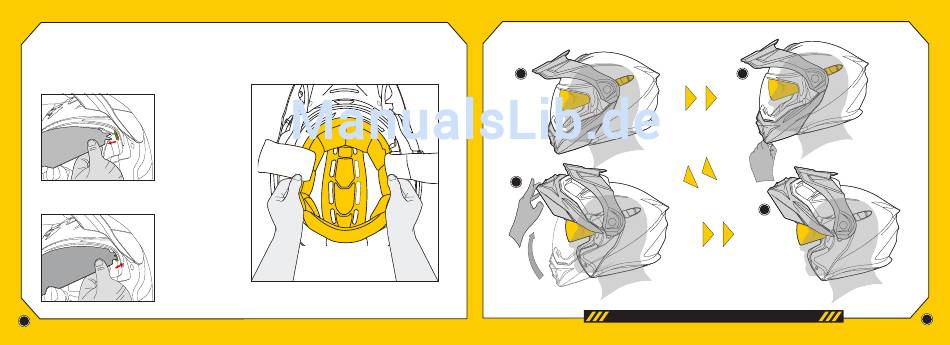

ENLEVER LA COIFFE
Après avoir enlevé les mousses de joues, plongez les mains dans le
casque et sortez la coiffe comme illustré ci-dessous.
Pour libérer la coiffe du casque, il faut détacher les boutons pressions
d'attache de la coiffe en tirant dessus (partie avant du casque).
FONCTIONNEMENT DE LA MENTONNIERE RELEVABLE
1
3
VEILLEZ À CE QUE LA MENTONNIERE SOIT BIEN FERMÉE!
NE ROULEZ PAS AVEC LA MENTONNIERE RELEVEE!
NE PROCÉDEZ PAS À CE RÉGLAGE LORSQUE VOUS ROULEZ.
FR
2
Actionner le levier
pour relever la mentonnière
4
16
