安裝IK 5000卡
注意事項
需要全尺寸PCIe插槽才能安裝IK 5000 PCIe卡。
將IK 5000卡插入全尺寸PCIe插槽

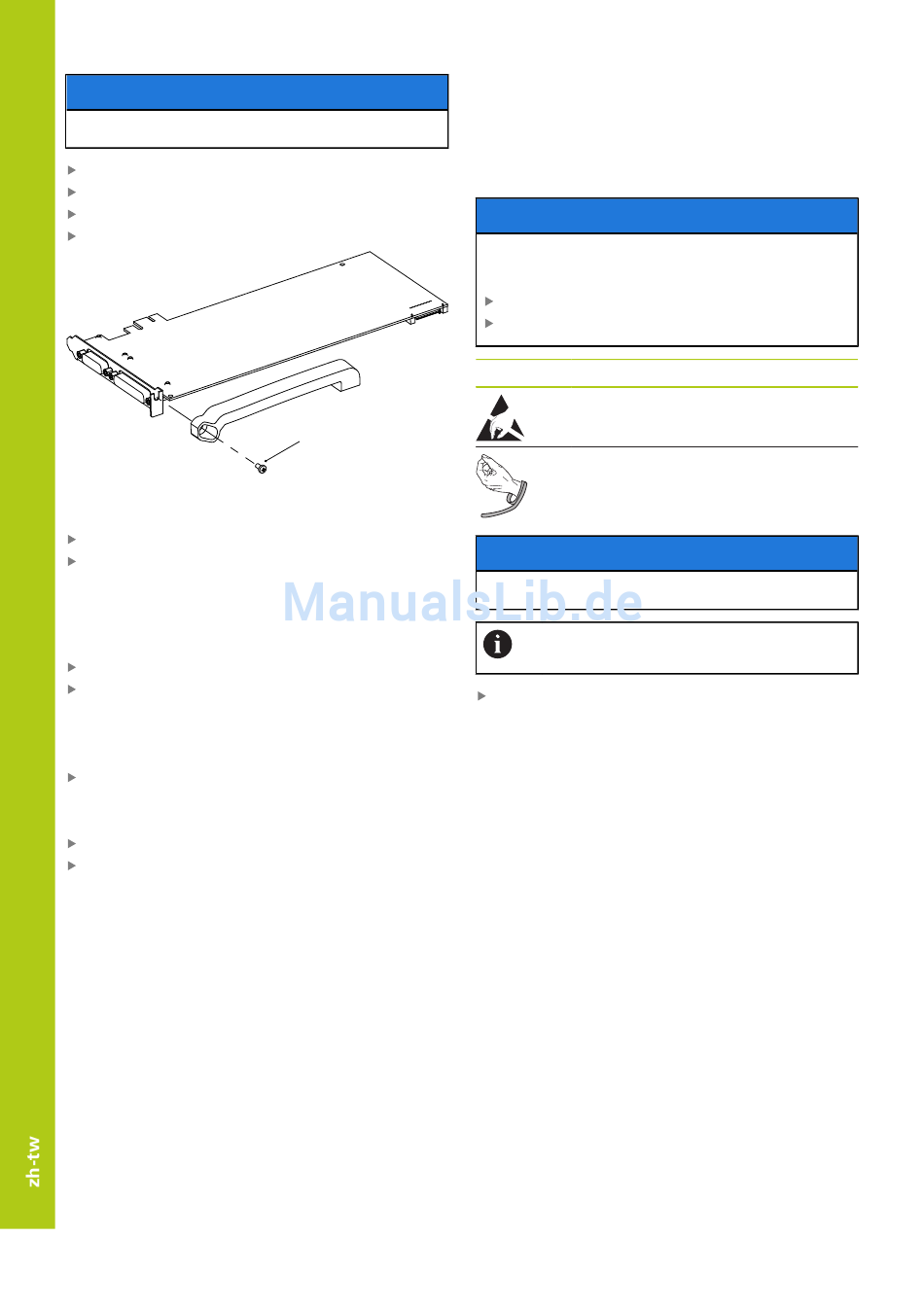

安裝卡的固定器
使用托架螺絲鎖緊IK 5000固定器
以扭力0.6 Nm鎖緊螺絲
用螺絲將介面卡和支架固定
安裝Flyouts
將Flyouts安裝到適當位置
使用托架螺絲鎖緊每一Flyout
安裝Flyout連接纜線
每一IK 5000組態都結合Flyout，運用不同尺寸的接頭用於
每一Flyout。 無法連接Flyout至不正確的IK 5000卡Flyout
接頭。
將排線的一端插入Flyout
將排線的另一端插入IK 5000 Flyout接頭
請參閱前折頁以及IK 5000卡、Flyout和接頭組態圖的附
錄。
連接PC電源供應器
將來自PC電源供應器的SATA電源線連接至IK 5000卡頂
端上的SATA接頭
關上PC機殼
確認所有卡片、纜線連接以及Flyout都固定妥當
蓋回PC蓋板或面板
152
4.4
連接可能性
裝置連接至IK 5000卡以及Flyout卡上提供的通道輸入。 裝
置可用接頭的類型與數量依系統而不同。
進一步資訊:
連接裝置纜線
符號
Md = 0.6 Nm
連接裝置
"F", 頁次 165 及下圖。
注意事項
靜電放電(ESD)！
本產品內含會遭受靜電放電(ESD)損壞的組件。
請確實遵守處理ESD敏感零件的安全預防注意事項
在未確定適當接地之前，請勿觸摸接頭接腳
意義
靜電敏感裝置(ESD)
進行產品連接時，請戴上接地ESD腕帶
注意事項
接頭固定螺絲請勿鎖過緊。
不要使用空接腳或電線。
將裝置的纜線連接至背板上個別接頭
HEIDENHAIN | IK 5000 QUADRA-CHEK | 7/2016
