EX
EX-
EX
-
-
3521
3521
3521
JUMPER EINSTELLUNG & ANSCHLÜSSE
J3:
Anschluss für Gehäuse LED1
Anschluss für Gehäuse LED2
LED1 | LED2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede
zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computers.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien PCI-Express Slot und stecken Sie die EX-3521 vorsichtig
in den ausgewählten PCI-Express Slot ein. Beachten Sie, das die EX-3521 korrekt
eingesteckt wird und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-3521 mit einer Schraube am Gehäuse.
5.
Schließen Sie das IDE Kabel wie unten abgebildet an die 40 Pin Buchse und an
Ihre Laufwerke an. Achten Sie bitte darauf, dass die Kabel richtig angeschlossen
sind (Master und Slave) und das der Pin1 des Kabels an der richtigen Position ist.
6.
Jetzt das Computergehäuse mit den gelösten Schrauben wieder schließen.
Schwarzer Anschluss
Grauer Anschluss
Master Laufwerk
Slave Laufwerk
(DEVICE 0)
(DEVICE 1)
Achtung! Pin 1 (farblich markiert) an Pin 1 des Laufwerks anschließen!!!
•
Schließen Sie den blauen Stecker an die EX-3521 an
•
Schließen Sie den schwarzen Stecker an das Master IDE Laufwerk an
•
Schließen Sie den grauen Stecker an das Slave IDE Laufwerk an
TREIBER INSTALLATION
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x
Nach dem Einsetzen der EX-3521 wird diese beim Hochfahren des Betriebssystems
automatisch als „Standard Zweikanal PCI IDE Controller" erkannt. Der Hardware
Assistent erscheint und installiert automatisch den passenden Treiber für die Karte.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS
Klicken Sie auf >Start< >Einstellungen< >Systemsteuerung< >Verwaltung<
>Computerverwaltung< >Geräte-Manager< danach klicken Sie auf >IDE ATA/ATAPI
Controller<. Hier sollten Sie den Eintrag „Standard Zweikanal PCI IDE Controller",
und die Einträge " Primärer IDE Kanal" & „Sekundärer IDE Kanal" für die EX-3521
finden. Sollten Sie diese Einträge sehen, ist die EX-3521 korrekt installiert.
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x von der CD
Wenn Sie Windows neu von der Windows CD installieren möchten, dann schließen Sie
einfach Ihr CD-, oder DVD–Laufwerk an die EX-3521 an. Jetzt können Sie das Windows
Setup direkt von der CD aus starten. Windows installiert die Karte automatisch während
des Setup.
Sollte Ihr System das Setup nicht direkt von der DVD-Laufwerk starten, müssen Sie im
BIOS Ihres Mainboards bei BOOT Reihenfolge "SCSI Controller" an erste Stelle setzen.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
3521
3521
3521
Blauer Anschluss
An die EX-3521
anschließen (System)
Deutsch
Deutsch
Deutsch

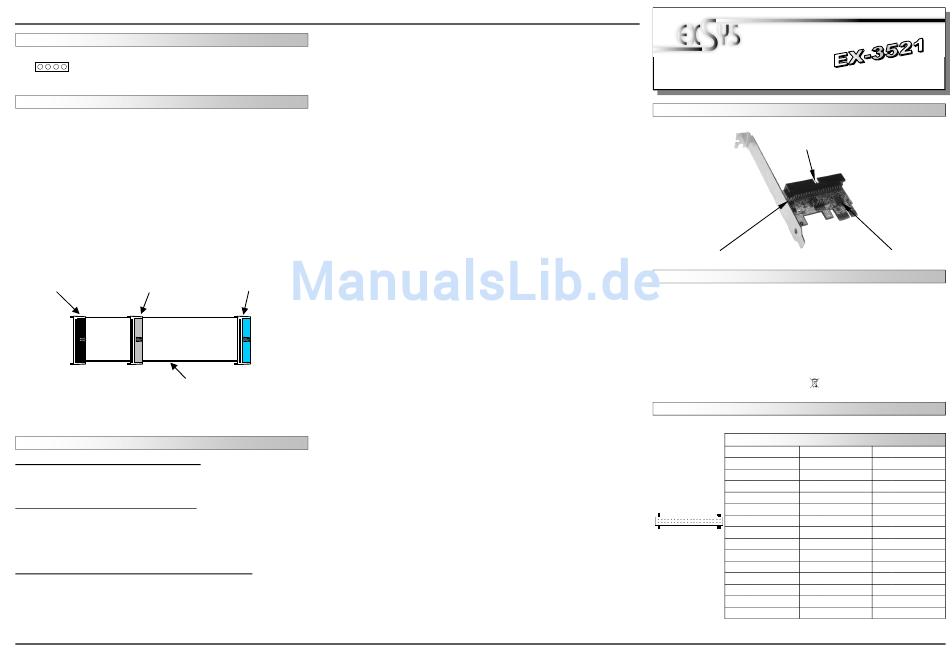

LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-3521 is a ATAPI compatible PATA IDE card for the PCI Express Bus. The EX-
3521 provides one 40 pin IDE port to connect up to 2 DVD-drives (Master, Slave). The
EX-3521 is able to support all CD– DVD– writer & combo drives. In combination with the
fast PCI-Express bus it provides a secure data transfer. It supports all PCI-Express slots
x1 to x16. It is not possible to change the address or IRQ settings manually because
they will be obtained automatically by the system BIOS and operating system.
Compatibility:
Operating system:
Connections:
Extent of delivery: EX-3521, Manual, IDE cable
Certificates:
JUMPER SETTING & CONNECTORS
IDE 40Pin:
3
User Manual
User Manual
Vers. 2.1 / 01.11.13
J2:
IDE Connector for
DVD-Drives 40Pin
J3: Connector for
Drive LED´s
PCI Express x1 till x16
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x/ (Linux by OS)
1x 40 pin PATA IDE male connector
CE / FCC / RoHS / WEEE
CE
DE97424562 / WHQL
CE CE
40 Pin IDE PATA Connector
Pin
Signal
Pin
Signal
1
RESET
14
DD 13
2
GND
15
3
DD 7
16
DD 14
4
DD 8
17
5
DD 6
18
DD 15
6
DD 9
19
7
DD 5
20
8
DD 10
21
9
DD 4
22
10
DD 11
23
11
DD 3
24
12
DD 12
25
13
DD 2
26
4
PATA IDE
ATAPI Chipset
Pin
Signal
27
IO_CH_READY
DD 1
28
ALE
29
N/C
DD 0
30
GND
31
IRQR
GND
32
/IOCS16
KEY
33
DA1
N/C
34
N/C
GND
35
DA0
/IOW
36
DA2
GND
37
IDE_CS0
/IOR
38
IDE_CS1
GND
39
ACTIVE
40
GND
