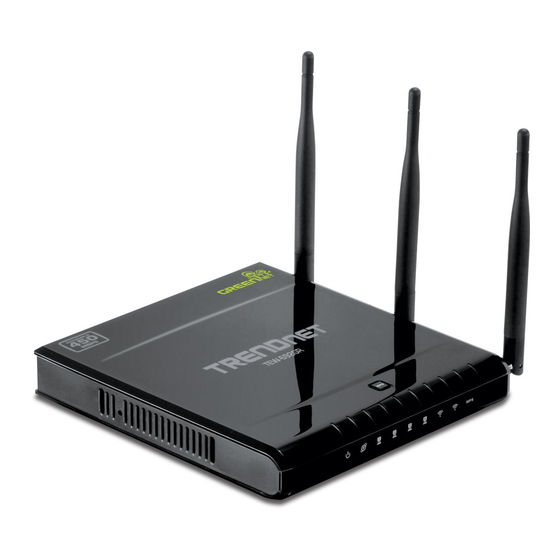

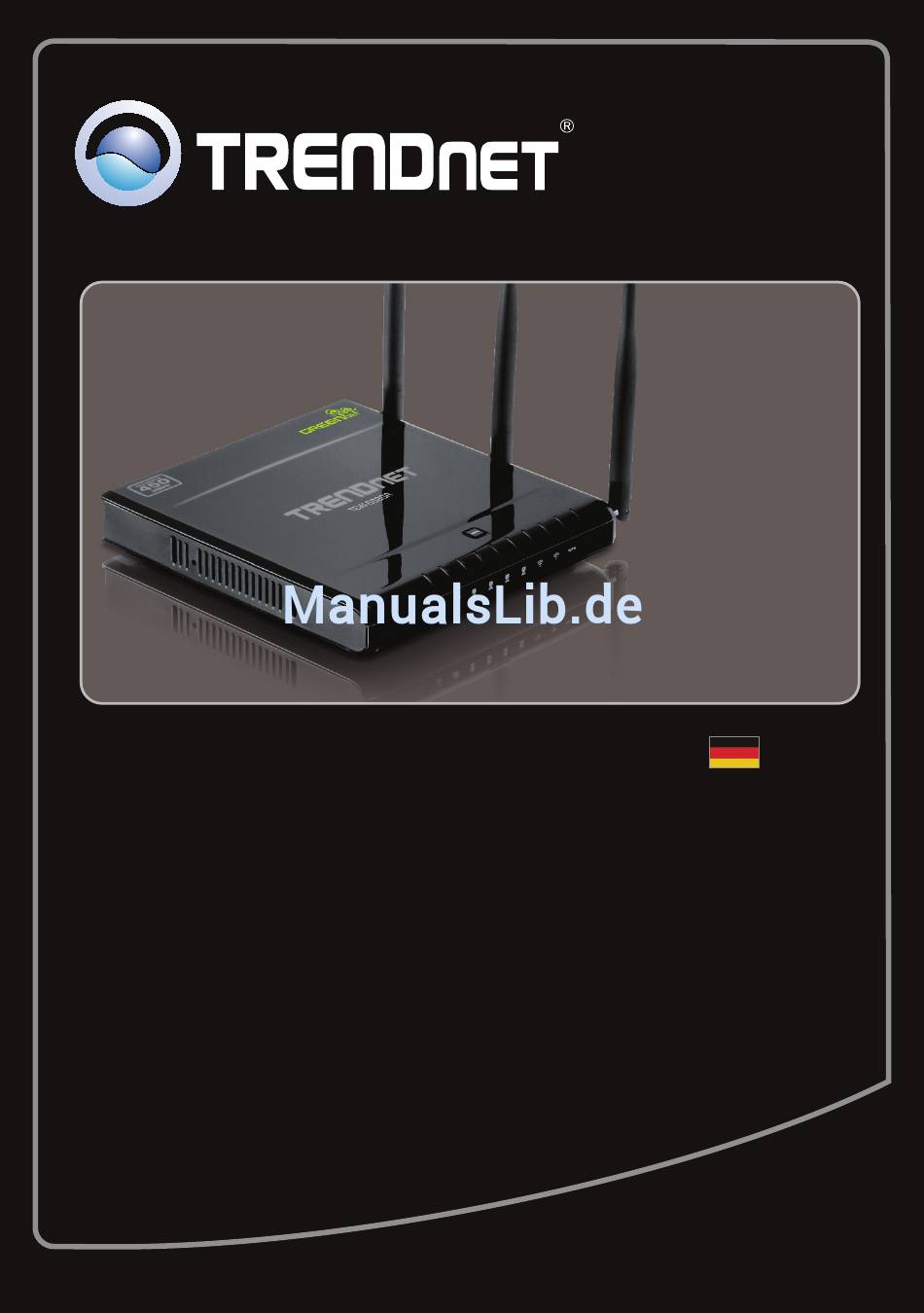

- Seite 1 Anleitung zur Schnellinstallation TEW-692GR 1.01...
-
Seite 2: Inhaltsverzeichnis
Table of Contents Deutsch 1. Bevor Sie anfangen 2. Installation der Hardware 3. Konfiguration des drahtlosen Routers Troubleshooting Wireless Tips Version 05.05.2011... -
Seite 3: Deutsch
1. Bevor Sie anfangen Packungsinhalt Ÿ TEW-692GR Ÿ CD mit Bedienungsanleitung Ÿ Anleitung zur Schnellinstallation Ÿ Netzwerkkabel (1.5m / 5ft) Ÿ Netzteil (12V DC, 1A) Systemanforderungen Ÿ Computer mit korrekt installiertem verdrahtetem oder drahtlosem Netzwerkadapter (Hinweis: Es ist zu empfehlen, den drahtlosen Router von einem verdrahteten Computer aus zu konfigurieren.) - Seite 4 Erfassung von Informationen über den Internet Service Provider (ISP) Bitte vergewissern Sie sich bei Ihrem Internet Service Provider über den Typ der folgenden Breitband Verbindungsarten: 1. DHCP (Dynamische IP-Adresse) Host-Namen (Optional): ________________ Manuelles Konfigurieren der DNS (Aktivieren/ Deaktivieren) Primäre DNS: _____. _____._____._____ Sekundäre DNS: _____.
- Seite 5 5. L2TP Server IP Addresse / Namen: ________________ Benutzername: ________________ Kennwort: ________________ IP-Art der WAN-Schnittstelle: Dynamische oder statische IP-Adresse IP-Adresse:_____. _____._____._____ (z.B. 215.24.24.129) Subnetz-Maske: _____. _____._____._____ Betriebsart (Keep Alive, on-Demand, manuell) Keep Alive Modus Redial Periode (Standardeinstellung: 10 Sekunden) Auf Nachfrage Modus Leerlaufzeit (Standardeinstellung: 5 Minuten) Primäre DNS: _____.
-
Seite 6: Installation Der Hardware
TEW-692GR Netzwerkports anschließen. Schließen Sie das andere Ende des Kabels an den Computer-Netzwerk-Anschluss (Ethernet Port.) 5. Verbinden Sie ein Ende eines Netzwerkkabels mit dem WAN-Port des TEW-692GR. Schließen Sie das andere Ende des Kabels an den Modem-Netzwerk-Anschluss (Ethernet Port.) - Seite 7 6. Verbinden Sie das Netzteil mit dem TEW-692GR und stecken Sie es in eine Steckdose. Stellen Sie den Einschalter auf “Ein” (Nur EU-Version). 7. Schalten Sie das Kabel- oder DSL-Modem ein. Warten Sie, bis die LEDs anzeigen, dass das Modem vollständig hochgefahren wurde.
-
Seite 8: Konfiguration Des Drahtlosen Routers
3. Konfiguration des drahtlosen Routers Hinweis: Es ist zu empfehlen, den drahtlosen Router von einem verdrahteten Computer aus zu konfigurieren. 1. Öffnen Sie einen Webbrowser und geben Sie in die Adressleiste http://192.168.10.1 ein. Drücken Sie dann auf die Eingabetaste (Enter). 2. - Seite 9 6. Wählen Sie die Art Ihrer Internetverbindung aus. Konfigurieren Sie die Einstellungen entsprechend den Angaben Ihres ISP. Klicken Sie dann auf Next. Hinweis: Für jede Art der Internetverbindung stehen andere Optionen zu Verfügung. Klicken Sie auf Apply. Klicken Sie auf 9.
- Seite 10 12. Sie müssen jetzt die folgenden Einstellungen konfigurieren: Wireless Network Name (SSID) (2.4GHz) Wireless Network Name (SSID) (5GHz) Die SSID ist der Name Ihres drahtlosen Netzwerks (z.B. des drahtlosen Routers oder Access Points). Geben Sie einen eindeutigen Namen ein. Sie sollten die Bezeichnung bei der Suche nach den verfügbaren drahtlosen Netzwerken selbst aber leicht erkennen können.
-
Seite 11: Registrieren Sie Ihr Produkt
Internetverbindung besteht. Ihre Konfiguration ist beendet! Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen der TEW-692GR finden Sie im Abschnitt “Problembehandlung” der Bedienungsanleitung auf der beiliegenden Dienstprogramm-CD oder auf der Website von TRENDnet unter www.trendnet.com. Registrieren Sie Ihr Produkt... -
Seite 12: Troubleshooting
3. Make sure your TCP/IP settings are set to Obtain an IP address automatically (see the steps below). 4. If you are still having problems, reset the TEW-692GR. To reset the TEW-692GR, take a pin or paperclip and press the reset button on the back of the wireless router for 20 seconds. - Seite 13 I do? 1. Double check that the WLAN light on the Router is lit. 2. Power cycle the TEW-692GR. Unplug the power to the router. Wait 30 seconds and then reconnect the power to the router. 3. Contact the manufacturer of your wireless network adapter and make sure the wireless network adapter is configured with the proper SSID.
- Seite 14 (EU Version only) Reset Button Hold 20 seconds to reset device to factory defaults WPS Button Hold 3 seconds to activate WPS If you still encounter problems or have any questions regarding the TEW-692GR, please contact TRENDnet's Technical Support Department.
-
Seite 15: Wireless Tips
Wireless Tips The following are some general wireless tips to help minimize the impact of interference within an environment. Assign your network a unique SSID Do not use anything that would be identifying like “Smith Family Network”. Choose something that you would easily identify when searching for available wireless networks. Do not turn off the SSID broadcast The SSID broadcast is intended to be on and turning it off can cause connectivity issues. - Seite 16 2. Keep the number of obstructions to a minimum. Each obstruction can reduce the range of a wireless device. Position the wireless devices in a manner that will minimize the amount of obstructions between them. 3. Building materials can have a large impact on your wireless signal. In an indoor environment, try to position the wireless devices so that the signal passes through less dense material such as dry wall.
- Seite 19 Certifications This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation.
- Seite 20 Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet’s website at http://www.trendnet.com/register Copyright ©2011. All Rights Reserved. TRENDnet.
