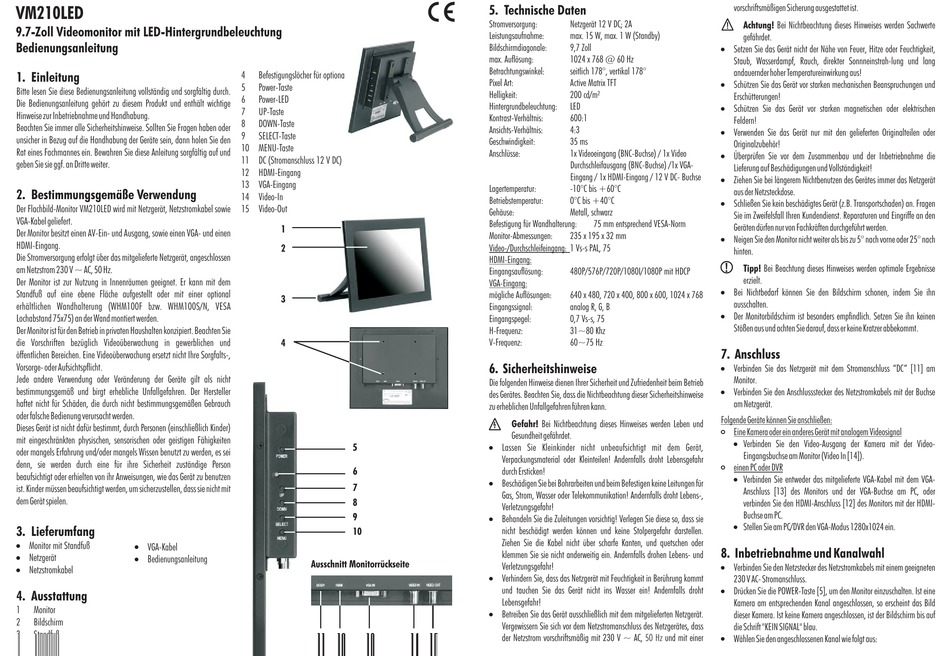

indexa VM210LED Bedienungsanleitung

VM210LED
9.7-Zoll Videomonitor mit LED-Hintergrundbeleuchtung
Bedienungsanleitung
1. Einleitung
Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch.
Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder
unsicher in Bezug auf die Handhabung der Geräte sein, dann holen Sie den
Rat eines Fachmannes ein. Bewahren Sie diese Anleitung sorgfältig auf und
geben Sie sie ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Der Flachbild-Monitor VM210LED wird mit Netzgerät, Netzstromkabel sowie
VGA-Kabel geliefert.
Der Monitor besitzt einen AV-Ein- und Ausgang, sowie einen VGA- und einen
HDMI-Eingang.
Die Stromversorgung erfolgt über das mitgelieferte Netzgerät, angeschlossen
am Netzstrom 230 V ~ AC, 50 Hz.
Der Monitor ist zur Nutzung in Innenräumen geeignet. Er kann mit dem
Standfuß auf eine ebene Fläche aufgestellt oder mit einer optional
erhältlichen Wandhalterung (WHM100F bzw. WHM100S/N, VESA
Lochabstand 75x75) an der Wand montiert werden.
Der Monitor ist für den Betrieb in privaten Haushalten konzipiert. Beachten Sie
die Vorschriften bezüglich Videoüberwachung in gewerblichen und
öffentlichen Bereichen. Eine Videoüberwachung ersetzt nicht Ihre Sorgfalts-,
Vorsorge- oder Aufsichtspflicht.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller
haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch
oder falsche Bedienung verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen
ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit
dem Gerät spielen.
3. Lieferumfang
!
!
Monitor mit Standfuß
VGA-Kabel
!
!
Netzgerät
Bedienungsanleitung
!
Netzstromkabel
4. Ausstattung
1 Monitor
2 Bildschirm
3 Standfuß
4 Befestigungslöcher für optionale Wandhalterung
5 Power -Taste
6 Power-LED
7 UP- Taste
8 DOWN-Taste
9 SELECT-Taste
10 MENU-Taste
11 DC (Stromanschluss 12 V DC)
12 HDMI-Eingang
13 VGA-Eingang
14 Video-In
15 Video-Out
1
2
3
4
5
6
7
8
9
10
Ausschnitt Monitorrückseite
11 12 13 14 15
5. Technische Daten
Stromversorgung: Netzgerät 12 V DC; 2A
Leistungsaufnahme: max. 15 W, max. 1 W (Standby)
Bildschirmdiagonale: 9,7 Zoll
max. Auflösung: 1024 x 768 @ 60 Hz
Betrachtungswinkel: seitlich 178°, vertikal 178°
Pixel Art: Active Matrix TFT
Helligkeit: 200 cd/m²
Hintergrundbeleuchtung: LED
Kontrast-Verhältnis: 600:1
Ansichts-Verhältnis: 4:3
Geschwindigkeit: 35 ms
Anschlüsse: 1x Videoeingang (BNC-Buchse) / 1x Video
Durchschleifausgang (BNC-Buchse) /1x VGA-
Eingang / 1x HDMI-Eingang / 12 V DC- Buchse
Lagertemperatur: -10°C bis +60°C
Betriebstemperatur: 0°C bis +40°C
Gehäuse: Metall, schwarz
Befestigung für Wandhalterung: 75 mm entsprechend VESA-Norm
Monitor-Abmessungen: 235 x 195 x 32 mm
W
Video-/Durchschleifeingang: 1 Vs-s PAL, 75
HDMI-Eingang:
Eingangsauflösung: 480P/576P/720P/1080I/1080P mit HDCP
VGA-Eingang:
mögliche Auflösungen: 640 x 480, 720 x 400, 800 x 600, 1024 x 768
Eingangssignal: analog R, G, B
W
Eingangspegel: 0,7 Vs-s, 75
H-Frequenz: 31~80 Khz
V-Frequenz: 60~75 Hz
6. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim Betrieb
des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser Sicherheitshinweise
zu erheblichen Unfallgefahren führen kann.
Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben und
Gesundheit gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr
durch Ersticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen für
Gas, Strom, Wasser oder Telekommunikation! Andernfalls droht Lebens-,
Verletzungsgefahr!
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so, dass sie
nicht beschädigt werden können und keine Stolpergefahr darstellen.
Ziehen Sie die Kabel nicht über scharfe Kanten, und quetschen oder
klemmen Sie sie nicht anderweitig ein. Andernfalls drohen Lebens- und
Verletzungsgefahr!
!
Verhindern Sie, dass das Netzgerät mit Feuchtigkeit in Berührung kommt
und tauchen Sie das Gerät nicht ins Wasser ein! Andernfalls droht
Lebensgefahr!
!
Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät.
Vergewissern Sie sich vor dem Netzstromanschluss des Netzgerätes, dass
der Netzstrom vorschriftsmäßig mit 230 V ~ AC, 50 Hz und mit einer
vorschriftsmäßigen Sicherung ausgestattet ist.
Achtung! Bei Nichtbeachtung dieses Hinweises werden Sachwerte
gefährdet.
!
Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze oder Feuchtigkeit,
Staub, Wasserdampf, Rauch, direkter Sonnneinstrah-lung und lang
andauernder hoher Temperatureinwirkung aus!
!
Schützen Sie das Gerät vor starken mechanischen Beanspruchungen und
Erschütterungen!
!
Schützen Sie das Gerät vor starken magnetischen oder elektrischen
Feldern!
!
Verwenden Sie das Gerät nur mit den gelieferten Originalteilen oder
Originalzubehör!
!
Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme die
Lieferung auf Beschädigungen und Vollständigkeit!
!
Ziehen Sie bei längerem Nichtbenutzen des Gerätes immer das Netzgerät
aus der Netzsteckdose.
!
Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an. Fragen
Sie im Zweifelsfall Ihren Kundendienst. Reparaturen und Eingriffe an den
Geräten dürfen nur von Fachkräften durchgeführt werden.
!
Neigen Sie den Monitor nicht weiter als bis zu 5° nach vorne oder 25° nach
hinten.
Tipp! Bei Beachtung dieses Hinweises werden optimale Ergebnisse
erzielt.
! Bei Nichtbedarf können Sie den Bildschirm schonen, indem Sie ihn
ausschalten.
!
Der Monitorbildschirm ist besonders empfindlich. Setzen Sie ihn keinen
Stößen aus und achten Sie darauf, dass er keine Kratzer abbekommt.
7. Anschluss
!
Verbinden Sie das Netzgerät mit dem Stromanschluss "DC" [11] am
Monitor.
!
Verbinden Sie den Anschlussstecker des Netzstromkabels mit der Buchse
am Netzgerät.
Folgende Geräte können Sie anschließen:
#
Eine Kamera oder ein anderes Gerät mit analogem Videosignal
!
Verbinden Sie den Video-Ausgang der Kamera mit der Video-
Eingangsbuchse am Monitor (Video In [14]).
#
einen PC oder DVR
!
Verbinden Sie entweder das mitgelieferte VGA-Kabel mit dem VGA-
Anschluss [13] des Monitors und der VGA-Buchse am PC, oder
verbinden Sie den HDMI-Anschluss [12] des Monitors mit der HDMI-
Buchse am PC.
!
Stellen Sie am PC/DVR den VGA-Modus 1280x1024 ein.
8. Inbetriebnahme und Kanalwahl
!
Verbinden Sie den Netzstecker des Netzstromkabels mit einem geeigneten
230 V AC- Stromanschluss.
!
Drücken Sie die POWER-Taste [5], um den Monitor einzuschalten. Ist eine
Kamera am entsprechenden Kanal angeschlossen, so erscheint das Bild
dieser Kamera. Ist keine Kamera angeschlossen, ist der Bildschirm bis auf
die Schrift "KEIN SIGNAL" blau.
!
Wählen Sie den angeschlossenen Kanal wie folgt aus:
