Inhaltszusammenfassung für indexa VM807 TFT v.2

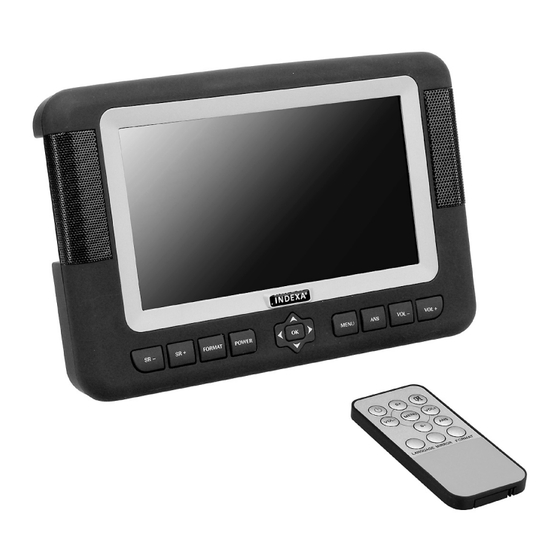

- Seite 1 Farb-Monitor VM807 TFT v.2 7 Zoll LCD Farb- Videoüberwachungsmonitor Mit 2 Audio- und 2 Video-Eingängen Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
Vor der Inbetriebnahme Lesen Sie vor der Inbetriebnahme des Gerätes bitte diese Anleitung sorgfältig durch und bewahren Sie sie als Referenz auf. Die Anleitung enthält wichtige Informationen zur Sicherheit, Installation und Bedienung. Sicherheitshinweise Wenn das Gerät nicht einwandfrei funktioniert, schalten Sie das Gerät aus und trennen Sie es von der Netzstromversorgung. -
Seite 3: Technische Daten
Technische Daten Wiedergabeformate: PAL / NTSC, einstellbar Display: TFT / LCD Bildschirmdiagonale: 7,0 Zoll (17,78 cm) Betrachtungswinkel: seitlich 120°, vertikal 100° Pixel: 480 x 234 Verstärker für den Ton: 2 x 0,25 W Helligkeit: 200 cd/m² Lautsprecher: 2 x 4 cm Ø Rundlautsprecher Anschlüsse: 2 x Video/Audio (Cinch), 12 V DC- Buchse, Kopfhörerausgang Stromversorgung:... - Seite 4 Monitor- Rückseite 13 Kopfhöreranschlussbuchse 14 AV1-Eingang 15 AV2-Eingang 16 Gewinde für Schrauben (zur Befestigung an Ständern, Stativen) 17 Aufhängungsloch 18 Stromversorgung über das Netzteil – DC 12 V 19 Ständer, ausklappbar 20 Arretierungen des Ständers Fernbedienung Taste POWER: Zum An- und Ausschalten des Monitors 21 22 23 Taste S+: Wahl der Quelle Taste MUTE: Um das Gerät lautlos zu stellen...
-
Seite 5: Anschluss Des Monitors
Anschluss des Monitors Sie können 2 Videosignale anschließen sowie die dazugehörigen Audiosignale: 1. 75 Ohm Koaxialkabel vom Videoausgang der Kamera 1 an den gelben Stecker des Anschlusskabels des Monitors anschließen (ggf. die mitgelieferten Cinch- / BNC- Adapter zwischenschalten). 2. Cinch- Kabel ggf. vom Audioausgang der Kamera 1, falls vorhanden, beliebig an den roten oder/und weißen Cinch- Stecker am Anschlusskabel des Monitors anschließen. -
Seite 6: Einstellungen Am Monitor
Einstellungen am Monitor Wechsel zwischen den Kanälen Drücken Sie die Tasten SR+ oder SR- (4 bzw. 21 / 25 ) um zwischen den Video- (und Audio-) Signalen AV1 und AV2 zu wechseln. Die Bezeichnungen „AV1“ und „AV2“ werden Ihnen entsprechend auf dem Bildschirm angezeigt (die Bezeichnung erlischt nach ca. -
Seite 7: Optionales Zubehör
Menüpunkt Einstellung SPRACHE Wahl der Bildschirmsprache zwischen: Deutsch / Französisch / Italienisch / Portugiesisch / Russisch / Englisch / Polnisch / Spanisch FORMAT 4:3 und 16:9 GESPIEGELT Horizontale Spiegelung (Diese Einstellung eignet sich besonders für eine Rückfahr-Kamera am Auto): NORMAL oder GESPIEGELT UNTEN Vertikale Spiegelung(Diese Einstellung eignet sich besonders für den Betrieb des Gerätes über Kopf):... -
Seite 8: Reinigung & Pflege
Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das Gesamtgerät. Soweit eine Haftung nicht zwingend gesetzlich vorgeschrieben ist, sind weitergehende Ansprüche, insbesondere in Hinsicht auf entstandene Personen- oder Sachschäden durch die Benutzung oder durch keine oder durch fehlerhafte Funktion des Gerätes ausgeschlossen. INDEXA GmbH Paul-Böhringer- Str. 3 D - 74229 Oedheim www.indexa.de...
