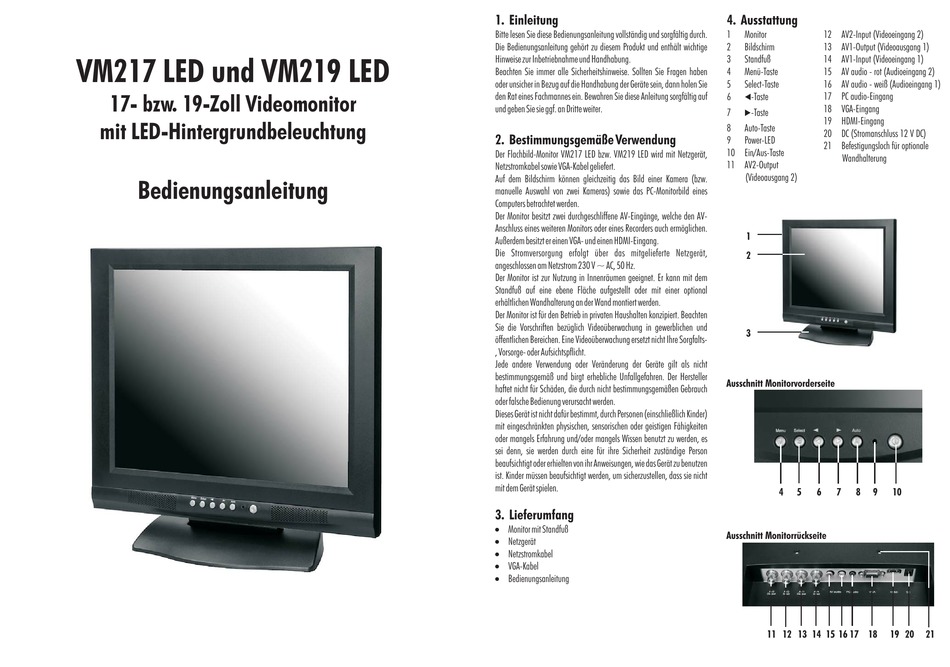

VM217 LED und VM219 LED
17- bzw. 19-Zoll Videomonitor
mit LED-Hintergrundbeleuchtung
Bedienungsanleitung
1. Einleitung
Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch.
Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben
oder unsicher in Bezug auf die Handhabung der Geräte sein, dann holen Sie
den Rat eines Fachmannes ein. Bewahren Sie diese Anleitung sorgfältig auf
und geben Sie sie ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Der Flachbild-Monitor VM217 LED bzw. VM219 LED wird mit Netzgerät,
Netzstromkabel sowie VGA-Kabel geliefert.
Auf dem Bildschirm können gleichzeitig das Bild einer Kamera (bzw.
manuelle Auswahl von zwei Kameras) sowie das PC-Monitorbild eines
Computers betrachtet werden.
Der Monitor besitzt zwei durchgeschliffene AV-Eingänge, welche den AV-
Anschluss eines weiteren Monitors oder eines Recorders auch ermöglichen.
Außerdem besitzt er einen VGA- und einen HDMI-Eingang.
Die Stromversorgung erfolgt über das mitgelieferte Netzgerät,
angeschlossen am Netzstrom 230 V ~ AC, 50 Hz.
Der Monitor ist zur Nutzung in Innenräumen geeignet. Er kann mit dem
Standfuß auf eine ebene Fläche aufgestellt oder mit einer optional
erhältlichen Wandhalterung an der Wand montiert werden.
Der Monitor ist für den Betrieb in privaten Haushalten konzipiert. Beachten
Sie die Vorschriften bezüglich Videoüberwachung in gewerblichen und
öffentlichen Bereichen. Eine Videoüberwachung ersetzt nicht Ihre Sorgfalts-
, Vorsorge- oder Aufsichtspflicht.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller
haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch
oder falsche Bedienung verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es
sei denn, sie werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen
ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
3. Lieferumfang
!
Monitor mit Standfuß
!
Netzgerät
!
Netzstromkabel
!
VGA-Kabel
!
Bedienungsanleitung
4. Ausstattung
1
Monitor
12 AV2-Input (Videoeingang 2)
2
Bildschirm
13 AV1-Output (Videoausgang 1)
3
Standfuß
14 AV1-Input (Videoeingang 1)
4
Menü-Taste
15 AV audio - rot (
Audioeingang 2)
5
Select-Taste
16 AV audio - weiß (
Audioeingang 1)
¶
17 PC audio-Eingang
6
-Taste
18 VGA-Eingang
·
7
-Taste
19 HDMI-Eingang
8
Auto-Taste
20 DC (Stromanschluss 12 V DC)
9
Power-LED
21
Befestigungsloch für optionale
10 Ein/Aus-Taste
Wandhalterung
11 AV2-Output
(Videoausgang 2)
1
2
3
Ausschnitt Monitorvorderseite
4
5
6
7
8
9
10
Ausschnitt Monitorrückseite
11
12
13
14 15 16 17 18
19 20
21
