TP-Link Archer VR200v Schnellinstallationsanleitung

Schnellinstallationsanleitung
AC750-Dualband-Gigabit-WLAN-
VoIP-VDSL2-Modemrouter

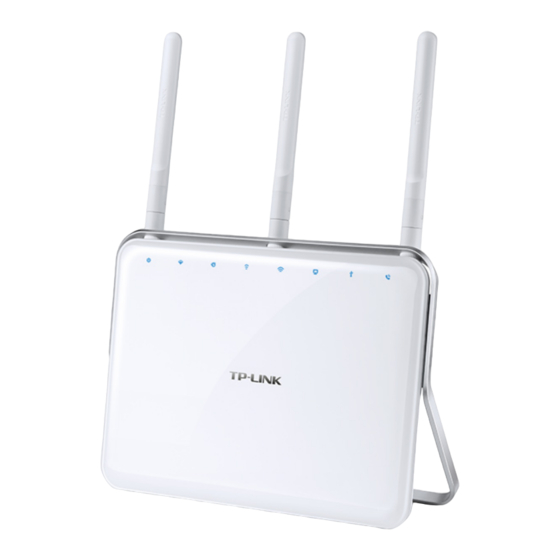

Archer VR200v
1. DSL-Leitung
1
Verbinden Sie Splitter und Netzteil wie folgt und drücken Sie anschließend die POWER-EIN/AUS-Taste.
a Verbinden Sie den TAE-RJ45-Adapter mit dem Modemrouter mit Hilfe eines RJ11-auf-RJ45-Kabels,
dann schließen Sie den TAE-RJ45-Adapter an die TAE-Dose an.
b Stecken Sie das mitgelieferte Netzteil mit dem Niederspannungskabel auf der Rückseite Ihres
Modemrouters ein. Das andere Ende stecken Sie in eine spannungsführende Steckdose.
c Schließen Sie die Antennen an. Für die beste WLAN-Performance richten Sie die mittlere Antenne
vertikal und die beiden anderen um 30° nach außen aus.
2
Überprüfen Sie die LEDs, um sicherzustellen, dass der Router korrekt angeschlossen wurde.
POWER: Ein DSL: Ein oder blinkend
2. Konfigurieren des Modemrouters
1
Verbinden Sie Ihren Computer per LAN-Kabel oder WLAN mit dem Modemrouter.
WLAN
Um sich über WLAN zu verbinden, nutzen Sie bitte den voreingestellten WLAN-Namen (SSID)
und das voreingestellte WLAN-Passwort. Beide sind auf der Rückseite des Gerätes zu finden.
2
Öffen Sie einen Webbrowser (z.B. Mozilla Firefox oder Google Chrome) und konfigurieren Sie den Router anhand folgender Hinweise.
a
Öffnen Sie Ihren Webbrowser, geben Sie die Adresse
http://tplinkmodem.net oder 192.168.1.1 ein und
drücken Sie Enter. Ändern Sie das Passwort und
klicken Sie Speichern. Anschließend loggen Sie sich
mit diesem neuen Passwort ein.
http://tplinkmodem.net
Neues Passwort
Niedrig Mittel Hoch
Passwort bestätigen
Speichern
3. Anschließen von Telefonen an den Modemrouter
Analoge Telefone
Sie können Ihr Telefon mittels eines RJ11-Kabels oder eines RJ11-auf-TAE-Kabels mit dem Archer VR200v
verbinden.
Option 1:
Über RJ11-auf-TAE-Kabel (wie rechts gezeigt)
a
Stecken Sie das RJ11-Ende des RJ11-auf-TAE-Kabels in Ihr Telefon ein.
b
Stecken Sie das TAE-Ende in Ihren TAE-Adapter (wird mitgeliefert).
c
Verbinden Sie Ihr Telefon mittels des TAE-Adapters mit dem Phone1- oder dem Phone2-Anschluss
des Archer VR200v.
Option 2:
Über RJ11-Kabel
Verbinden Sie Ihr Telefon mittels eines RJ11-Kabels direkt mit dem Phone1- oder dem Phone2-Anschluss
des Archer VR200v.
b
Klicken Sie im Hauptmenü auf Schnellinstallation
und klicken Sie Weiter. Folgen Sie der
Schritt-für-Schritt-Anleitung, um die Installation
durchzuführen.
Interneteinrichtung Verbindungstest
Internetdiensteanbieter WLAN-Einstellungen Zusammenfassung
wählen
Liste der Internetanbieter: Telekom(Privat)_ADSL
Zurück Weiter
Verpackungsinhalte
Archer VR200v Spannungsadapter
Ethernetkabel RJ11-auf-RJ45-Kabel
TAE-Dose
N F N
TAE-RJ45-
Adapter
RJ45
RJ11-auf-RJ45-Kabel
Kabel (LAN)
Oder
USB 2.0
c
Nutzen Sie einen VoIP-Dienst, geben Sie bitte Ihre
Telefoninformationen ein und klicken Sie
Fertigstellen, wenn die Konfiguration
abgeschlossen ist.
Verbindungstest
Interneteinrichtung
VoIP
Internetdiensteanbieter WLAN-Einstellungen
wählen
2
1
TAE-Adapter TAE-RJ45-Adapter
Schnellinstallationsanleitung
AC750-Dualband-WLAN-Gigabit-
VoIP-VDSL2-Modemrouter
Archer VR200v
Schnellinstallationsanleitung
USB 2.0
RJ11
Ethernetkabel
RJ45 RJ45
Fertig!
VoIP
Zusammenfassung
Jetzt können Sie mit
Ihren Endgeräten auf
das Internet zugreifen.
Fertigstellen
USB 2.0
3
(Bitte wenden)
