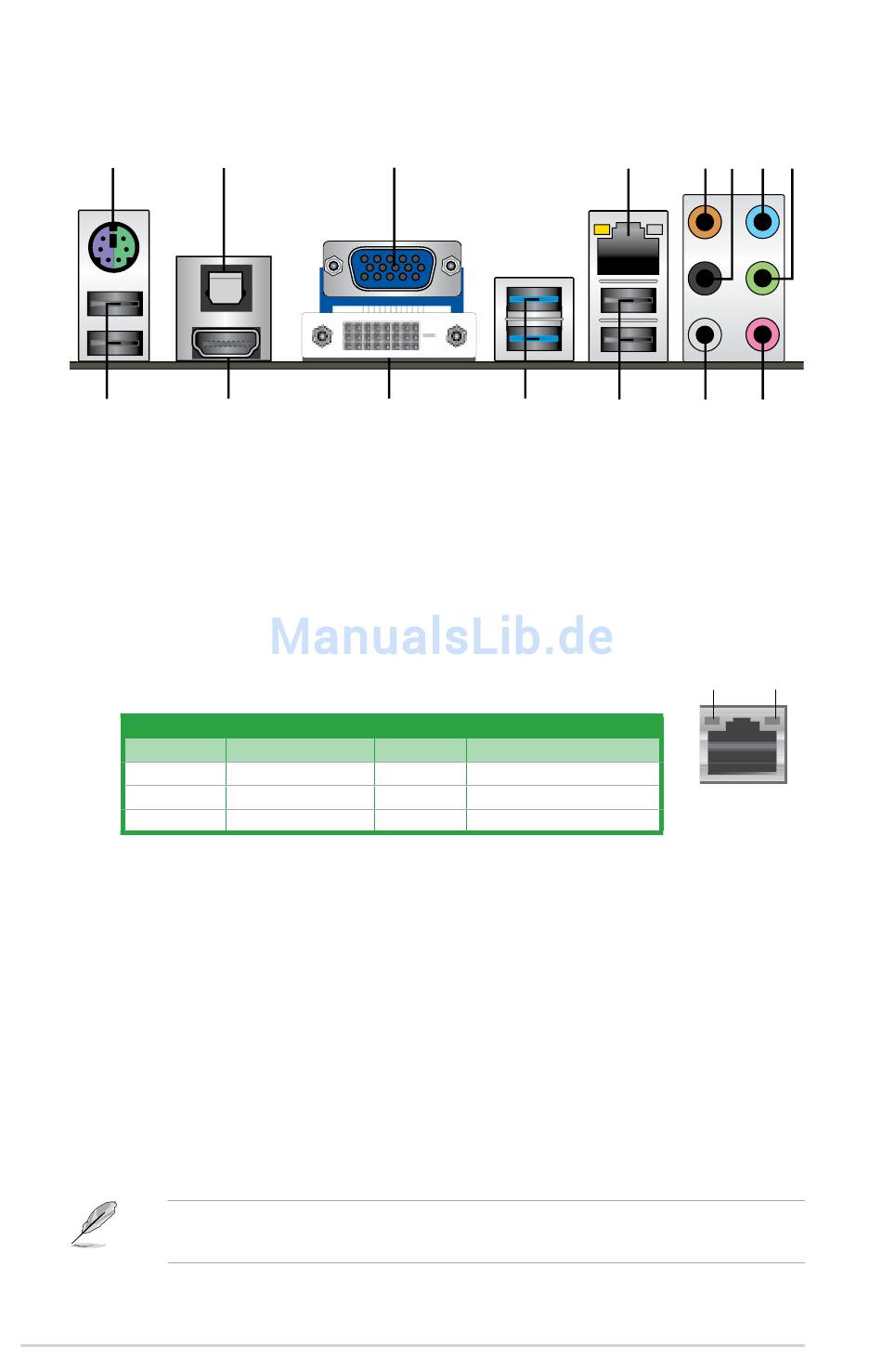

Anschlüsse
1.10.1
Rücktafelanschlüsse
1
15
1.
PS/2-Kombianschluss für Tastatur/Maus (lila/grün). Dieser Anschluss ist für eine
PS/2 Tastatur/Maus.
2.
Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein optisches S/PDIF-
Kabel mit externen Audiogeräten.
3.
D-Sub-Anschluss. Dieser 15-pol. Anschluss ist für einen D-Sub-Monitor oder andere
D-Sub-kompatible Geräte gedacht.
4.
LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem
Local Area Network (LAN) mittels eines Netzwerk-Hub.
LED-Anzeigen am LAN-Anschluss
Aktivitäts/Verbindungs-LED
Status
AUS
ORANGE
BLINKEND
5.
Mitte / Subwoofer-Anschluss (orange). Dieser Anschluss verbindet mit den Mitte-/
Subwoofer-Lautsprechern.
6.
Hinterer Lautsprecherausgang (schwarz). Dieser Anschluss verbindet in einer 4-
Kanal-, 6-Kanal- oder 8-Kanal-Audiokonfiguration mit den hinteren Lautsprechern.
7.
Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder
DVD-Playern und anderen Audiogeräten.
8.
Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfigurationen wird dieser Anschluss
zum Frontlautsprecherausgang.
9.
Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
10.
Seitenlautsprecherausgang (grau). Dieser Anschluss verbindet in einer 8-Kanal-
Audiokonfiguration mit den Seitenlautsprechern.
Die Funktionen der Audioausgänge in 2-, 4-, 6- oder 8-Kanalkonfigurationen entnehmen
Sie bitte der folgenden Audio-Konfigurationstabelle.
1-18
2
14
13
Geschwindigkeits-LED
Beschreibung
Nicht verbunden
Verbunden
Datenaktivität
3
12
Status
Beschreibung
AUS
10 Mbps-Verbindung
ORANGE
100 Mbps-Verbindung
GRÜN
1 Gbps-Verbindung
4
5 6 7 8
11
10
9
ACT/LINK
SPEED
LED
LED
LAN-
Anschluss
