3.
Platzieren Sie das andere Ende der Befestigungsklammer (nahe des Hebels) mit dem
Befestigungsmodul. Ein Klickgeräusch ertönt, wenn die Befestigungsklammer korrekt
einrastet.
Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf den Befestigungsmecha-
nismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht einrasten.
4.
Drücken Sie den Hebel der Befestigungsklammer nach unten, um den Kühlkörper und
Lüfter auf dem Modul zu installieren.
5.
Wenn Kühlkörper und Lüfter installiert sind, verbinden Sie das CPU-Lüfterkabel mit
dem CPU_FAN-Anschluss auf dem Motherboard.
Vergessen Sie NICHT, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden!
Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung
vorzunehmen.
1.7
Systemspeicher
1.7.1
Übersicht
Dieses Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module
(DIMM)-Steckplätzen ausgestattet. Ein DDR3 hat die gleichen Abmessungen als ein DDR2
DIMM, der Kerbung wegen aber nicht auf ein DDR2 DIMM-Anschluss montierbar. DDR3-
Module wurden für bessere Leistungen bei niedrigem Energieverbrauch entwickelt. Die

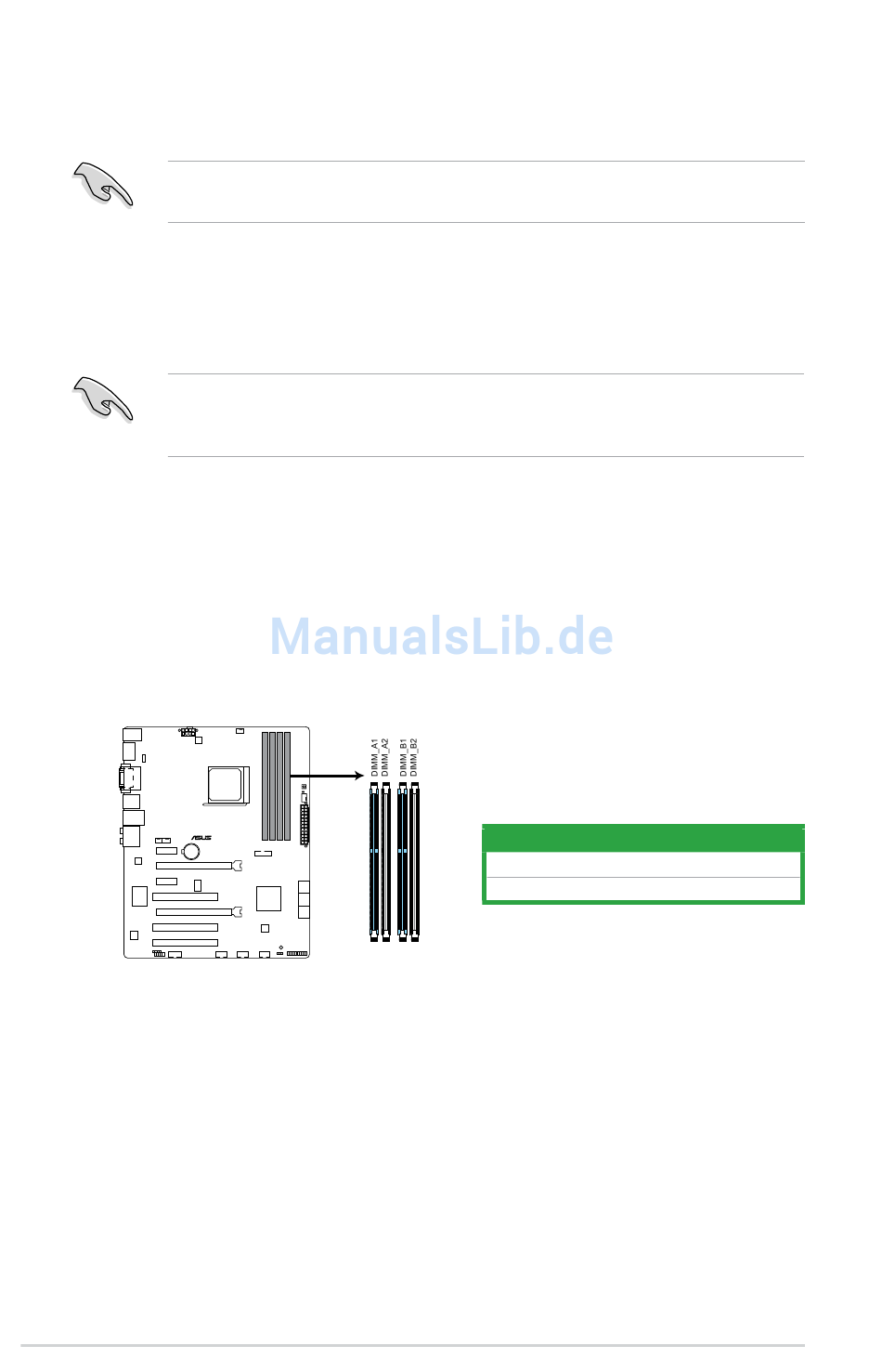

nachstehende Abbildung zeigt die Position der Steckplätze an:
F1A75-V
F1A75-V 240-pin DDR3 DIMM sockets
1-10
Kanal
Steckplätze
Kanal A
DIMM_A1 und DIMM_A2
Kanal B
DIMM_B1 und DIMM_B2
Kapitel 1: Produkteinführung
