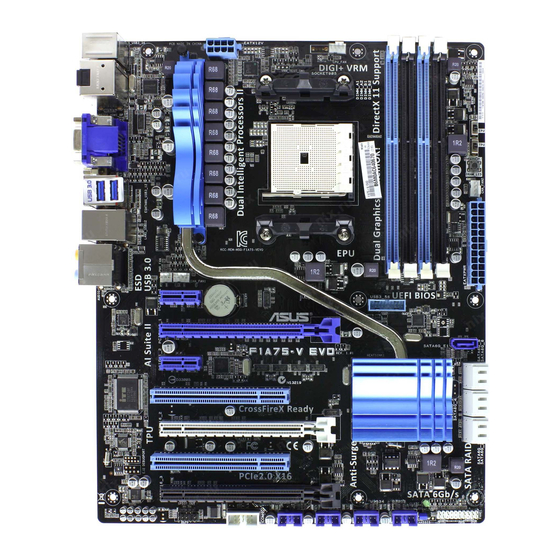

Asus F1A75-V EVO Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für F1A75-V EVO:
Inhaltsverzeichnis

Werbung

Quicklinks

F1A75-V EVO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus F1A75-V EVO

Inhaltszusammenfassung für Asus F1A75-V EVO

  • Seite 1 F1A75-V EVO...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................viii F1A75-V EVO Spezifikationsübersicht ............. ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Duale Intelligente Prozessoren 2 – DIGI+ VRM....1-2 1.3.3...
  • Seite 4 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 2.1.4 ASUS BIOS Updater ............2-4 BIOS-Setupprogramm ..............2-7 Main-Menü .................. 2-11 2.3.1...
  • Seite 5 Setup Mode ..............2-26 2.7.6 Boot Option Priorities ............ 2-26 2.7.7 Boot Override ..............2-26 Tools-Menü ................. 2-27 2.8.1 ASUS EZ Flash 2 Utility ..........2-27 2.8.2 ASUS O.C. Profile ............2-27 2.8.3 ASUS SPD Information ..........2-27 Exit-Menü ..................2-28...

  • Seite 6: Erklärungen

    Dieses Digitalgerät der Klasse B stimmt mit dem kanadischen ICES-003 überein. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, das die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.

  • Seite 7: Sicherheitsinformationen

    REACH Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/index.aspx. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 8: Über Dieses Handbuch

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: F1A75-V Evo Spezifikationsübersicht

    ECC DDR3 1866 / 1600 / 1333 / 1066 MHz-Speichermodule. Die maximale Speicherkapazität von 64GB kann mit 16GB- DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. ** Eine Liste Qualifizierter Anbieter finden Sie unter www.asus.com.
  • Seite 10 Fronttafel, zwei auf der Rücktafel, blau) Asmedia PCIe USB 3.0 Controller: - 2 x USB 3.0/2.0-Anschlüsse (auf der Rücktafel) ASUS ASUS Duale Intelligente Prozessoren II mit DIGI+ VRM Sonderfunktionen - ASUS TPU: Auto Tuning, TurboV und TPU-Schalter - ASUS EPU: EPU, EPU-Schalter ASUS Digitales Energiedesign - Branchenführendes, Digitales 6+2-Phasen Energiedesign...
  • Seite 11 - vFCH: Regelbare FCH-Spannung in 0.01V-Schritten SFS (Stufenlose Frequenzauswahl): - PCIe-Frequenzabstimmung von 100MHz bis zu 200MHz in 1MHz-Schritten Übertaktungsschutz: - ASUS C.P.R (CPU Parameter Recall) Interne Anschlüsse / 4 x USB 2.0/1.1-Sockel für 8 weitere Tasten / Schalter USB 2.0/1.1-Anschlüsse 1 x USB 3.0-Sockel für 2 weitere USB 3.0-Anschlüsse...

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS F1A75-V EVO Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 14: Ati ® Crossfirex™-Technologie

    Übertaktungspotential zu maximieren. Entfesseln Sie zusätzliche Leistung mit dem integrierten ASUS-Schalter oder der AI Suite II-Anwendung. Die Funktion ASUS Auto Tuning kann das System intelligent auf schnelle, jedoch stabile Taktgeschwindigkeiten optimieren und TurboV überlässt Ihnen die Anpassung der CPU- Frequenzen und Ratios, um die Leistung unter verschiedenen Betriebsbedingungen zu optimieren.

  • Seite 15: Asus Digitales Energiedesign

    Vergleich zu herkömmlichen Analogen Energiedesigns, einer hochflexiblen Leistungsanpassung die beste Energieeffizienz, erwei- terte Leistung und solide Stabilität. Mit ASUS DIGI+ VRM können Benutzer die Spannungen der Leistungsphasenverwaltung und Frequenzmodulation durch verschiedene Einstellungen bei BIOS-Tuning und der exklusiven Be- nutzeroberfläche anpassen.
  • Seite 16 ASUS UEFI BIOS (EZ Mode) Das neue UEFI BIOS von ASUS steht für Unified Extensible Firmware Interface, das mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOS-Kontrolle in den Schatten stellt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 17: Asus Mylogo2

    Fan Xpert ASUS Fan Xpert ermöglicht den Benutzer die Regelung der CPU-Lüf- tergeschwindigkeiten entsprechend der Umgebungstemperatur, welche von unterschiedlichen klimatischen Bedingungen, der Region und der Systembelastung abhängig ist. Die eingebauten hilfreichen Benutzerpro- file bieten eine flexible Steuerung der Lüftergeschwindigkeiten, um eine leise und kühle Umgebung zu gewährleisten.

  • Seite 18: Bevor Sie Beginnen

    Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 19: Motherboard-Übersicht

    Stecken Sie neun (9) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Com- putergehäuses legen F1A75-V EVO ASUS F1A75-V EVO...

  • Seite 20: Motherboard-Layout

    SPDIFO 1042 _HDMI MemOK! ESATA6G _USB3_12 LAN1_USB12 AUDIO PWR_FAN CHA_FAN1 EATXPWR USB3_56 Lithium Cell PCIEX1_1 CMOS Power 8111E PCIEX16_1 SATA6G_E1 F1A75-V EVO PCIEX1_2 ® Super PCI1 A75 FCH PCIEX16_2 PCI2 32Mb BIOS PCIEX16_3 SB_PWR SPDIF_OUT COM1 PANEL USB78 USB910 USB34...

  • Seite 21: Beschleunigte Verarbeitungseinheit (Apu)

    Installieren der APU So installieren Sie eine APU. Suchen Sie den FM1-Sockel auf dem Motherboard. F1A75-V EVO F1A75-V EVO APU socket FM1 Sockelhebel Lösen Sie den Sockelhebel, indem Sie ihn zur Seite drücken, und heben Sie ihn in einem 90°-100°-Winkel an.
  • Seite 22 Informationen auch auf Abschnitt 1.6.2 Installieren von Kühlkörper und Lüfter beziehen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN F1A75-V EVO F1A75-V EVO CPU fan connector Vergessen Sie NICHT, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. 1-10 Kapitel 1: Produkteinführung...

  • Seite 23: Installieren Von Kühlkörper Und Lüfter

    Ihrer CPU-Lüfter-Kühlkörpereinheit sollten Installationsanweisungen für die CPU, den Kühlkörper und den Befestigungsmechanismus beigelegt sein. Falls die Anweisungen in diesem Abschnitt der CPU-Dokumentation nicht entsprechen, folgen Sie der letzteren. Befestigen Sie ein Ende der Befestigungsklammer mit dem Befestigungsmodul. ASUS F1A75-V EVO 1-11...

  • Seite 24: Systemspeicher

    Module wurden für bessere Leistungen bei niedrigem Energieverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 F1A75-V EVO F1A75-V EVO 240-pin DDR3 DIMM sockets 1-12 Kapitel 1: Produkteinführung...

  • Seite 25: Speicherkonfigurationen

    • Die maximale Speicherkapazität von 64GB kann mit 16GB-DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. • Die Standard-Betriebsfrequenz für Arbeitsspeicher hängt von dessen SPD ab, was die normale Vorgehensweise beim Zugriff auf Speichermodule darstellt.

  • Seite 26: Installieren Eines Dimms

    1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 27: Erweiterungssteckplätze

    Dieses Motherboard hat zwei PCI Express 2.0 x16-Steckplätze für PCI Express 2.0 x16- Grafikkarten, die den PCI Express-Speizifikationen entsprechen. PCI Express Betriebsmodus VGA-Konfiguration PCIe x16_1 PCIe x16_2 PCIe x16_3 Single VGA/PCIe-Karte x16 (Für single VGA-Karte empfohlen) Dual VGA/PCIe-Karte ASUS F1A75-V EVO 1-15...

  • Seite 28: Jumper

    F1A75-V EVO Normal Clear RTC (Default) F1A75-V EVO Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardein- stellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 29: Anschlüsse

    Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfigurationen wird dieser Anschluss zum Frontlautsprecherausgang. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. Seitenlautsprecherausgang (grau). Dieser Anschluss verbindet in einer 8-Kanal- Audiokonfiguration mit den Seitenlautsprechern. ASUS F1A75-V EVO 1-17...
  • Seite 30 Die Funktionen der Audioausgänge in 2-, 4-, 6- oder 8-Kanalkonfigurationen entnehmen Sie bitte der folgenden Audio-Konfigurationstabelle. Audio 2-, 4-, 6- oder 8-Kanalkonfigurationen Kopfhörer Anschluss 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Line In Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher...

  • Seite 31: Interne Anschlüsse

    Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 2A (24W) Leistung. • Nur die Anschlüsse CPU_FAN und CHA_FAN1/2 unterstützen die ASUS Fan Xpert- Funktion. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboardanschluss CHA_FAN1/2...
  • Seite 32 +3 Volts +3 Volts PIN 1 F1A75-V EVO ATX power connectors • Für ein vollständig konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 300W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol.
  • Seite 33 Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. COM1 PIN 1 F1A75-V EVO F1A75-V EVO Serial port (COM1) connector Das serielle (COM)-Modul muss separat erworben werden. ASUS F1A75-V EVO 1-21...
  • Seite 34 F1A75-V EVO IDE_LED PWRSW RESET * Requires an ATX power supply F1A75-V EVO System panel connector • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 35 HD-audio-compliant Legacy AC’97 pin definition compliant definition F1A75-V EVO Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. • Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen möchten, vergewissern Sie sich, dass das Element Front Panel Type in BIOS zu [HD]...
  • Seite 36 USB 3.0-Modul auf der Rückseite des Gehäuses. Falls Ihr Gehäuse individuelle Fronttafelinstallationen vorsieht, können Sie mit diesem USB 3.0-Anschluss eine Fronttafel USB 3.0-Lösung einrichten. USB3_56 F1A75-V EVO F1A75-V EVO USB3.0 Front panel connector Das USB 3.0-Modul muss separat erworben werden. 1-24 Kapitel 1: Produkteinführung...

  • Seite 37: Onboard-Schalter

    Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der...
  • Seite 38 TPU-Schalter Mit diesem Schalter können Sie die TPU-Funktion aktivieren oder deaktivieren. F1A75-V EVO F1A75-V EVO TPU switch • Die TPU LED (ELED730) nahe dem TPU-Schalter leuchtet, wenn die Schaltereinstellung auf Enable gestellt ist. • Wenn Sie das CMOS löschen oder die BIOS-Standardwerte laden, folgen die entsprechenden Übertaktungselemente in BIOS-Menü...

  • Seite 39: Onboard-Leds

    SB_PWR F1A75-V EVO Standby Power Powered Off F1A75-V EVO Onboard LED DRAM LED Die DRAM LED überprüft das DRAM in Reihenfolge während des Motherboard-Boot- Vorgangs an. Wenn ein Fehler auftritt, leuchtet die LED neben dem fehlerhaften Gerät dauerhaft, bis das Problem behoben wurde. Diese benutzerfreundliche Entwicklung bie- tet einen intuitiven Weg zur Lokalisierung des Grundproblems innerhalb kürzester Zeit.
  • Seite 40 TPU LED Die TPU LED leuchtet, wenn der TPU-Schalter zu Enable gestellt ist. ELED 730 F1A75-V EVO F1A75-V EVO TPU LED EPU LED Die EPU LED leuchtet, wenn der EPU-Schalter zu Enable gestellt ist. ELED740 F1A75-V EVO F1A75-V EVO EPU LED 1-28 Kapitel 1: Produkteinführung...

  • Seite 41: Software-Unterstützung

    Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Sonderunktionsfenster mit den Sonderfunktionen des ASUS Motherboards, wenn Autorun auf ihrem Computer aktiviert ist. Klicken Sie auf Drivers, Utilities, Make Disk, Manual und Contact, um die entsprechenden Untermenüs anzuzeigen.
  • Seite 42 1-30 Kapitel 1: Produkteinführung...

  • Seite 43: Kapitel 2: Bios-Informationen

    Suite II > AI Suite II X.XX.XX, um die AI Suite II-Anwendung zu starten. Die AI Suite II Hauptmenüleiste erscheint. Klicken Sie in der Hauptmenüleiste auf Update (Aktualisierung) und dann auf ASUS Update im Popup-Menü. Das Hauptmenü des ASUS Update erscheint. Wählen Sie in der Liste eine der folgenden Methoden.

  • Seite 44: Asus Ez Flash 2

    Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.
  • Seite 45 Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 46: Asus Bios Updater

    2.1.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 47: Das Aktuelle Bios Sichern

    DOS-Eingabeaufforderung zurückzukehren. ASUSTek BIOS Updater for DOS V1.07 Current ROM Update ROM BOARD: F1A75-V EVO BOARD: Unknown VER: 0401 VER: Unknown DATE: 06/08/2011 DATE: Unknown PATH: BIOS backup is done! Press any key to continue. Note Saving BIOS: ASUS F1A75-V EVO...

  • Seite 48: Die Bios-Datei Aktualisieren

    In der FreeDOS-Eingabeaufforderung, geben Sie bupdater /pc /g ein und drücken die <Eingabetaste>. D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.07 Current ROM Update ROM BOARD: F1A75-V EVO BOARD: Unknown VER: 0401 VER: Unknown DATE:...

  • Seite 49: Bios-Setupprogramm

    (Optimierte Standardwerte laden) in Exit-Menü. Siehe Abschnitt 2.9 Exit-Menü. • Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 1.9 Jumper für Details. • Das BIOS-Setupprogramm unterstützt keine Bluetooth-Geräte. ASUS F1A75-V EVO...

  • Seite 50: Bios-Menübildschirm

    CPU/5V/3.3V/12V-Spannungs(ausgabe), und das System zurücksetzen oder zum CPU-/Gehäuse-/Netzteillüftergeschwindigkeit Erweiterten Modus gehen EFI BIOS Utility - EZ Mode Exit/Advanced Mode F1A75-V EVO English BIOS Version : 0401 Build Date : 06/08/2011 CPU Type : AMD Engineering Sample Speed : 2400 MHz...

  • Seite 51: Advanced Mode (Erweiterter Modus)

    Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Zurück Menüelemente Menüleiste...
  • Seite 52 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

  • Seite 53: Main-Menü

    • Wenn Sie Ihr BIOS-Kennwort vergessen, können Sie es löschen, indem Sie das CMOS Real Time Clock (RTC)-RAM löschen. Siehe Abschnitt 1.9 Jumper. • Die Elemente Administrator oder User Password oben im Fenster zeigen standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS F1A75-V EVO 2-11...

  • Seite 54: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 55: Ai Tweaker-Menü

    CPU Current Capability 100% CPU/NB Current Capability 100% CPU Power Phase Control Standard CPU Voltage Frequency Auto VRM Spread Spectrum Disabled CPU Power Duty Control T.Probe APU Spread Spectrum Auto Version 2.00.1201. Copyright (C) 2011 American Megatrends, Inc. ASUS F1A75-V EVO 2-13...

  • Seite 56: Ai Overclock Tuner

    Target CPU Speed : xxxxMHz Zeigt die aktuelle CPU-Geschwindigkeit an. Target DRAM Speed : xxxxMHz Zeigt die aktuelle DRAM-Geschwindigkeit an. 2.4.1 Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus.

  • Seite 57: Oc Tuner

    1.550V, einstellbar in 0.0125V-Schritten. VDDNB Manual Voltage [Auto] Dieses Element erscheint nur, wenn CPU Voltage zu [Manual Mode] gesetzt wurde und erlaubt Ihnen manuelle Einstellung der VDDNB-Spannung. Die Werte liegen zwischen 0.800V und 1.550V, einstellbar in 0.0125V-Schritten. ASUS F1A75-V EVO 2-15...

  • Seite 58: Dram Voltage

    2.4.8 DRAM Voltage [Auto] Hier können Sie die DRAM-Spannung einstellen. Die Werte liegen zwischen 1.35V und 2.30V, einstellbar in 0.01V-Schritten. 2.4.9 SB 1.1V Voltage [Auto] Hier können Sie die Southbridge 1.1V-Spannung einstellen. Die Werte liegen zwischen 1.1V und 1.4V, einstellbar in 0.01V-Schritten. 2.4.10 1.1Vsb Voltage [Auto] Hier können Sie die 1.1Vsb-Spannung einstellen.

  • Seite 59: Apu Spread Spectrum

    Systembelastung, um schnellere sowie bessere thermale Leistung zu erzielen. Verringern Sie die Phasenanzahl bei niedriger Systembelastung, um die VRM-Effizienz zu steigern. [Standard] Schaltet zur Phasenkontrolle, je nach CPU-Belastung. [Optimized] Lädt ASUS optimiertes Phasentuningprofil. [Extreme] Schaltet zum Vollphasenmodus. [Manual Adjustment] Manuelle Anpassung. CPU Voltage Frequency [Auto] Frequenzwechsel werden das VRM-Einschwingverhalten und die thermalen Komponenten beeinflussen.

  • Seite 60: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. EFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced...

  • Seite 61: Sata Configuration

    USB-Geräte können nur im BIOS-Setupprogramm verwendet werden. [Auto] Ermöglicht dem System, die Präsenz von USB-Geräten beim Systemstart zu erkennen. Wenn erkannt, wird der USB Controller Legacy-Modus aktiviert. Wenn kein USB-Gerät erkannt wurde, bleibt die USB Legacy- Unterstützung deaktiviert. ASUS F1A75-V EVO 2-19...

  • Seite 62: Nb Configuration

    Legacy USB3.0 Support [Enabled] [Enabled] Aktiviert die Unterstützung für USB 3.0-Geräte bei älteren Betriebssystemen. [Disabled] Deaktiviert diese Funktion. EHCI Hand-off [Disabled] [Enabled] Aktiviert die Unterstützung für Betriebssysteme ohne eine EHCI Hand-Off- Funktion. [Disabled] Deaktiviert diese Funktion. 2.5.4 NB Configuration IGFX Multi-Monitor [Disabled] Hier können Sie die Unterstützung für (interne Grafikgerät) Multi-Überwachungsfunktion bei aufgesetzten VGA-Geräten (Grafikkarten) aktivieren oder deaktivieren.

  • Seite 63: Serial Port Configuration

    Deaktiviert das Einschalten durch eine PS/2-Tastatur. [Space Bar] Erlaubt Ihnen, das System durch das Drücken der Leertaste auf der PS/2- Tastatur einzuschalten. [Ctrl-Esc] Erlaubt das Einschalten des Systems durch das Drücken der Strg- und Esc-Tasten auf der PS/2-Tastatur. ASUS F1A75-V EVO 2-21...

  • Seite 64: Monitor-Menü

    [Power Key] Erlaubt das Einschalten des Systems durch das Drücken der An-Taste auf der PS/2-Tastatur. Diese Funktion erfordert ein ATX-Netzteil mit mindestens 1A am +5VSB-Kontakt. Power On By PME [Disabled] [Disabled] Deaktiviert PME, um durch PCI/PCIE-Geräte aufgeweckt zu werden. [Enabled] Ermöglicht Ihnen, Ihr System über PCI/PCI LAN oder Modemkarte einzuschalten.

  • Seite 65: Cpu Temperature / Mb Temperature

    CPU Fan Min. Duty Cycle(%) [40%] Verwenden Sie die Tasten <+> and <->, um den minimalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 40% und 100%. Wenn die CPU-Temperatur die Mindesttemperatur unterschreitet, wird der CPU-Lüfter im minimalen Arbeitszyklus betrieben. ASUS F1A75-V EVO 2-23...

  • Seite 66: Chassis Q-Fan Control

    2.6.4 Chassis Q-Fan Control [Disabled] [Disabled] Deaktiviert die Gehäuse Q-Fan-Kontrollfunktion. [Enabled] Aktiviert die Gehäuse Q-Fan-Kontrollfunktion. Chassis Fan Speed Low Limit [600 RPM] Dieses Element erscheint nur, wenn Sie Chassis Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die Gehäuselüftergeschwindigkeit.

  • Seite 67: Boot-Menü

    Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Post Report [5 sec] Dieses Element erscheint nur, wenn Sie Full Screen Logo zu [Disabled] setzen und erlaubt die Einstellung der Systemwartezeit, bis der POST-Bericht angezeigt wird.

  • Seite 68: Option Rom Messages

    Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. • Um das Boot-Gerät während des Systemstarts auszuwählen, drücken Sie beim Erscheinen des ASUS-Logos auf die Taste <F8>. • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie nach POST auf ®...

  • Seite 69: Tools-Menü

    ASUS EZ Flash 2 Utility Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint das Hauptfenster von ASUS EZ Flash 2. Für weitere Details beziehen Sie sich auf den Abschnitt 2.1.2 ASUS EZ Flash 2. 2.8.2 ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.

  • Seite 70: Exit-Menü

    Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch EFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster.

  • Seite 71: Asus Kontaktinformationen
