Inhaltszusammenfassung für Asus F1A75-I DELUXE

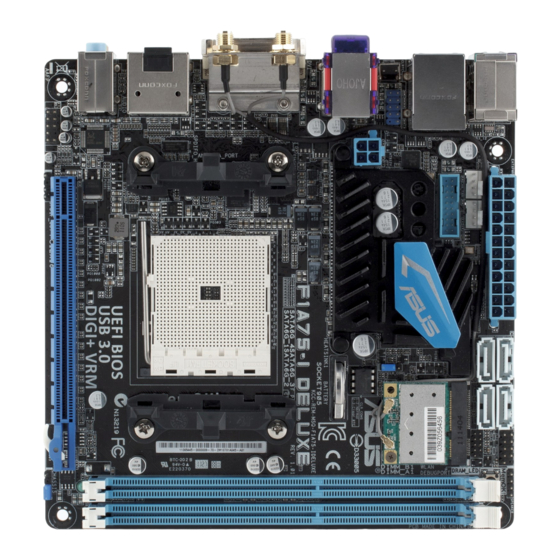

- Seite 1 F1A75-I DELUXE...
- Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
-
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................viii F1A75-I DELUXE Spezifikationsübersicht ..........ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Duale Intelligente Prozessoren 2 – DIGI+ VRM....1-2 1.3.3... - Seite 4 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 2.1.4 ASUS BIOS Updater ............2-4 BIOS-Setupprogramm ..............2-7 Main-Menü .................. 2-11 2.3.1...
- Seite 5 Setup Mode ..............2-26 2.7.6 Boot Option Priorities ............ 2-26 2.7.7 Boot Override ..............2-26 Tools-Menü ................. 2-27 2.8.1 ASUS EZ Flash 2 Utility ..........2-27 2.8.2 ASUS O.C. Profile ............2-27 2.8.3 ASUS SPD Information ..........2-27 Exit-Menü ..................2-28...
-
Seite 6: Erklärungen
Dieses Digitalgerät der Klasse B stimmt mit dem kanadischen ICES-003 überein. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, das die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. -
Seite 7: Sicherheitsinformationen
REACH Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/index.aspx. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß... -
Seite 8: Über Dieses Handbuch
Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. -
Seite 9: F1A75-I Deluxe Spezifikationsübersicht
F1A75-I DELUXE Spezifikationsübersicht A- & E2-Serie beschleunigte Prozessoren mit AMD ® ® Radeon™ HD 6000-Serie Grafik, bis zu 4 CPU-Kerne, FM1-Paket Unterstützt AMD Turbo Core-Technologie 2.0* ® Unterstützt DirectX ® Unterstützt APUs mit maximal 100W TDP Unterstützung für die AMD Turbo Core-Technologie 2.0 ist... - Seite 10 - ASUS Anti-Surge-Schutz - ASUS EPU - DIGI+ VRM Exklusive ASUS-Funktionen - MemOK! - AI Suite II - ASUS UEFI BIOS EZ Mode mit grafischer Benutzeroberfläche ASUS Quiet Thermische Lösung - ASUS Fan Xpert ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2™...
- Seite 11 F1A75-I DELUXE Spezifikationsübersicht Interne Anschlüsse / 1 x USB 3.0/2.0-Sockel für 2 weitere Tasten / Schalter USB 3.0/2.0-Anschlüsse 1 x USB 2.0/1.1-Sockel für 2 weitere USB 2.0/1.1-Anschlüsse 4 x SATA 6.0Gb/s-Anschlüsse 1 x CPU PWM-Lüfteranschluss 1 x Gehäuselüfteranschluss 1 x S/PDIF-Ausgang 1 x Systemlautsprecheranschluss 1 x 4-pol.
-
Seite 13: Kapitel 1: Produkteinführung
Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS F1A75-I DELUXE Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards! -
Seite 14: Usb 3.0-Unterstützung
Ära. Es ist die genauste zur Verfügung stehende Energieübertragung überhaupt und liefert die beste Energieef- fizienz, erweiterte Leistung und solide Stabilität. Mit ASUS DIGI+ VRM können Benutzer die Leistungsphasenverhalten und Systemspannungen durch verschiedene Einstellungen anpassen, um die Gesamtleistung sowie das Übertaktungspotential zu maximieren. -
Seite 15: Asus Digitales Energiedesign
Vergleich zu herkömmlichen Analogen Energiedesigns, einer hochflexiblen Leistungsanpassung die beste Energieeffizienz, erwei- terte Leistung und solide Stabilität. Mit ASUS DIGI+ VRM können Benutzer die Spannungen der Leistungsphasenverwaltung und Frequenzmodulation durch verschiedene Einstellungen bei BIOS-Tuning und der exklusiven Be- nutzeroberfläche anpassen. -
Seite 16: Fan Xpert
AI Suite II Mit einer schnellen sowie benutzerfreundlichen Oberfläche konsolidiert ASUS AI Suite II alle exklusive ASUS-Funktionen in ein einfach zu handhabendes Software-Paket. Damit ermöglicht es die Überwachung der Übertaktung, Energieverwaltung, Kontrolle der Lüftergeschwindigkeit sowie der Spannungs- / Sensorenmesswerte. Diese Multifunktions- Software bietet diverse und einfach zu bedienende Funktionen, ohne zwischen verschiedenen Anwendungen hin und her schalten zu müssen. -
Seite 17: Bevor Sie Beginnen
• Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS F1A75-I DELUXE... -
Seite 18: Motherboard-Übersicht
Stecken Sie vier (4) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Com- putergehäuses legen F1A75-I DELUXE Kapitel 1: Produkteinführung... -
Seite 19: Motherboard-Layout
SATA 6.0Gb/s-Anschlüsse (7-pol. SATA6G_ 1-25 13. Gehäuseeinbruchsanschluss (4-pol. 1-23 1~4) CHASSIS) Systemtafelanschluss (10-1 pol. F_PANEL) 1-26 14. AMD FM1-Sockel Systemlautsprecheranschluss (4-pol. 1-26 15. Digitaler Audioanschluss (4-1 pol. SPDIF_ 1-25 SPEAKER) OUT) MemOK!-Schalter 1-29 16. Fronttafelaudioanschluss (10-1 pol. AAFP) 1-27 ASUS F1A75-I DELUXE... -
Seite 20: Beschleunigte Verarbeitungseinheit (Apu)
Installieren der APU So installieren Sie eine APU. Suchen Sie den FM1-Sockel auf dem Motherboard. F1A75-I DELUXE F1A75-I DELUXE CPU socket FM1 Sockelhebel Lösen Sie den Sockelhebel, indem Sie ihn zur Seite drücken, und heben Sie ihn in einem 90°-100°-Winkel an. - Seite 21 Informationen auch auf Abschnitt 1.6.2 Installieren von Kühlkörper und Lüfter beziehen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN F1A75-I DELUXE F1A75-I DELUXE CPU fan connector Vergessen Sie NICHT, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS F1A75-I DELUXE...
-
Seite 22: Installieren Von Cpu-Kühlkörper Und Lüfter
1.6.2 Installieren von CPU-Kühlkörper und Lüfter So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass der Kühlkörper richtig auf dem Befestigungsmodul aufsitzt. • Das Befestigungsmodul ist beim Kauf schon auf dem Motherboard installiert. •... - Seite 23 Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf den Befestigungsmechanismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht einrasten. Drücken Sie den Hebel der Befestigungsklammer nach unten, um den Kühlkörper und Lüfter auf dem Modul zu installieren. ASUS F1A75-I DELUXE 1-11...
-
Seite 24: Systemspeicher
DIMM, der Kerbung wegen aber nicht auf ein DDR2 DIMM-Anschluss montierbar. DDR3- Module wurden für bessere Leistungen bei niedrigem Energieverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 Kanal B DIMM_B1 F1A75-I DELUXE F1A75-I DELUXE 240-pin DDR3 DIMM sockets 1-12 Kapitel 1: Produkteinführung... -
Seite 25: Speicherkonfigurationen
• Die maximale Speicherkapazität von 16GB kann mit 8GB-DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. • Die Standard-Betriebsfrequenz für Arbeitsspeicher hängt von dessen SPD ab, was die normale Vorgehensweise beim Zugriff auf Speichermodule darstellt. - Seite 26 DDR3-1333 MHz DIMM Sockelun- Chip- terstützung Anbieter Artikelnummer Größe Chip Nr. Takt Spanng Marke (Optional) AD30908C8D-151C A-Data AD31333001GOU A-Data • • E0906 A-Data AD63I1B0823EV A-Data 3CCA-1509A • • 1.25V- A-Data AXDU1333GC2G9-2G(XMP) 4GB(2 x 2GB) 9-9-9-24 1.35V(low • • voltage) 8-8-8-24 1.65- A-Data AD31333G002GMU •...
- Seite 27 • • TAKEMS TMS1GB364D081-138EY 8-8-8-24 1.5V • • TAKEMS TMS2GB364D081-107EY 7-7-7-20 1.5V • TAKEMS TMS2GB364D081-138EY 8-8-8-24 1.5V • TAKEMS TMS2GB364D082-138EW 8-8-8-24 1.5V • • UMAX E41302GP0-73BDB UMAX U2S24D30TP-13 • • WINTEC 3WVS31333-2G-CNR AMPO AM3420803-13H • • ASUS F1A75-I DELUXE 1-15...
- Seite 28 DDR3-1600 MHz DIMM Sockel- unterstützung Chip- Anbieter Artikelnummer Größe SS/DS Chip Nr. Takt Spanng (Optional) Marke A-Data AX3U1600XC4G79-2X(XMP) 8GB(2 x 4GB) 7-9-7-21 1.55V-1.75V • • CORSAIR TR3X3G1600C8D(XMP) 3GB(3 x 1GB) 8-8-8-24 1.65V • CORSAIR CMD12GX3M6A1600C8(XMP) 12GB(6 x 2GB) DS 8-8-8-24 1.65V •...
- Seite 29 • A*: Unterstützt ein Modul, das in einer Single-Channel-Speicherkonfiguration in einen beliebigen Steckplatz gesteckt wird. • B*: Unterstützt ein Modulpaar, das in den Steckplätzen installiert ist als ein Paar einer Dual-Channel-Speicherkonfiguration. Die aktuelle Liste Qualifizierter Anbieter finden Sie auf der ASUS-Webseite www.asus.com. ASUS F1A75-I DELUXE 1-17...
-
Seite 30: Installieren Eines Dimms
1.7.3 Installieren eines DIMMs Entfernen eines DIMMs 1-18 Kapitel 1: Produkteinführung... -
Seite 31: Erweiterungssteckplätze
Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar. 1.8.3 PCI Express x16-Steckplatz Dieses Motherboard hat einen PCI Express x16-Steckplatz für PCI Express x16-Grafikkarten, die den PCI Express-Speizifikationen entsprechen. ASUS F1A75-I DELUXE 1-19... -
Seite 32: Jumper
Clear RTC F1A75-I DELUXE (Default) F1A75-I DELUXE Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardein- stellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück. -
Seite 33: Anschlüsse
1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Verbinden Sie wieder die Stromversorgung und fahren Sie den Computer hoch. 3. Öffnen Sie die Support-DVD und klicken Sie auf ASUS InstAll. USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse nehmen USB 2.0/1.1-Geräte auf. - Seite 34 Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein optisches S/PDIF- Kabel mit externen Audiogeräten. HDMI-Anschluss. Dies ist High-Definition Multimedia Interface (HDMI)-Anschluss und ist kompatibel mit HDCP, um die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten zu ermöglichen. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder DVD-Playern und anderen Audiogeräten.
-
Seite 35: Interne Anschlüsse
Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 2A (24W) Leistung. • Nur die 4-pol. Anschlüsse CPU_FAN und CHA_FAN unterstützen die ASUS Fan Xpert- Funktion. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboardanschluss CHA_FAN... - Seite 36 ATX12V PIN 1 F1A75-I DELUXE F1A75-I DELUXE ATX power connectors • Für ein vollständig konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 300W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol.
- Seite 37 SATA6G_4 SATA6G_2 F1A75-I DELUXE F1A75-I DELUXE SATA 6.0Gb/s connectors • Diese Anschlüsse sind standardmäßig auf IDE-Modus eingestellt. Im IDE-Modus können Sie an diesen Anschlüssen Serial ATA-Boot-/Datendisks anschließen. Wenn Sie planen, mit Laufwerken an diesen Anschlüssen ein Serial ATA RAID-Set zu erstellen, setzen Sie den Betriebsmodus der SATA-Anschlüsse in BIOS zu [RAID].
- Seite 38 PWRBTN PIN 1 F1A75-I DELUXE +HDLED RESET F1A75-I DELUXE System panel connector • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
- Seite 39 HD-audio-compliant Legacy AC’97 pin definition compliant definition F1A75-I DELUXE Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. • Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen möchten, vergewissern Sie sich, dass das Element Front Panel Type in BIOS zu [HD]...
- Seite 40 Anschluss entspricht der USB 2.0-Spezifikation, welche Verbindungen mit einer Geschwindigkeit von bis zu 480 Mbps ermöglicht. F1A75-I DELUXE USB56 F1A75-I DELUXE USB2.0 connector Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird das Motherboard beschädigt! Das USB 2.0-Modul muss separat erworben werden.
-
Seite 41: Onboard-Schalter
Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der... -
Seite 42: Onboard-Leds
SB_PWR F1A75-I DELUXE Standby Power Powered Off F1A75-I DELUXE Onboard LED DRAM LED Die DRAM LED überprüft das DRAM in Reihenfolge während des Motherboard-Boot- Vorgangs an. Wenn ein Fehler auftritt, leuchtet die LED neben dem fehlerhaften Gerät dauerhaft, bis das Problem behoben wurde. Diese benutzerfreundliche Entwicklung bie- tet einen intuitiven Weg zur Lokalisierung des Grundproblems innerhalb kürzester Zeit. -
Seite 43: Fernbedienung
Koppelt die Fernbedienung mit dem USB-Drahtlosadapter. Funktionstaste 1 Diese Taste kombiniert mit einer anderen Taste führt eine Funktion aus. Funktionstaste 2 Mit dieser Taste in Kombination mit anderen Tasten können Sie Text eintippen. Capslock-Taste Schaltet die permanente Großschreibung ein oder aus. ASUS F1A75-I DELUXE 1-31... -
Seite 44: Funktionstasten
Minimieren/Maximieren Minimiert/Maximiert ein Fenster. Modustaste Schaltet zwischen Modi. Fensterumschalttaste Imitiert die Tastaturfunktion <Alt>+<Tab>, um zwischen Fenstern zu schalten. Navigationstasten Diese Tasten imitieren die Mausklick- und Scrollfunktionen einer Tastatur oder Maus. Um zwischen Maus- und Scrollmodus zu schalten, klicken Sie auf Im Scrollmodus können Sie Dokumente und Webseiten scrollen. -
Seite 45: Verwenden Der Fernbedienung
, bis die rote LED mit blinken beginnt, was auf einen erfolgreich abgeschlossenen Koppelungsvorgang hinweist. • Die Fernbedienung kann nicht in BIOS verwendet werden. • Für weitere Details zur Verwendung der Fernbedienungsfunktionen beziehen Sie sich auf den vorherigen Abschnitt Funktionen. ASUS F1A75-I DELUXE 1-33... -
Seite 46: Software-Unterstützung
Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Sonderunktionsfenster mit den Sonderfunktionen des ASUS Motherboards, wenn Autorun auf Ihrem Computer aktiviert ist. Klicken Sie auf Drivers, Utilities, Make Disk, Manual und Contact, um die Untermenüs anzuzeigen. -
Seite 47: Kapitel 2: Bios-Informationen
Suite II > AI Suite II X.XX.XX, um die AI Suite II-Anwendung zu starten. Die AI Suite II Hauptmenüleiste erscheint. Klicken Sie in der Hauptmenüleiste auf Update (Aktualisierung) und dann auf ASUS Update im Popup-Menü. Das Hauptmenü des ASUS Update erscheint. Wählen Sie in der Liste eine der folgenden Methoden. -
Seite 48: Asus Ez Flash 2
Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. -
Seite 49: Asus Crashfree Bios 3
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass... -
Seite 50: Asus Bios Updater
2.1.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten. -
Seite 51: Das Aktuelle Bios Sichern
DOS-Eingabeaufforderung zurückzukehren. ASUSTek BIOS Updater for DOS V1.07 Current ROM Update ROM BOARD: F1A75-I DELUXE BOARD: Unknown VER: 0208 VER: Unknown DATE: 06/20/2011 DATE: Unknown PATH: BIOS backup is done! Press any key to continue. Note Saving BIOS: ASUS F1A75-I DELUXE... -
Seite 52: Die Bios-Datei Aktualisieren
In der FreeDOS-Eingabeaufforderung, geben Sie bupdater /pc /g ein und drücken die <Eingabetaste>. D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.07 Current ROM Update ROM BOARD: F1A75-I DELUXE BOARD: Unknown VER: 0208 VER: Unknown DATE:... -
Seite 53: Bios-Setupprogramm
(Optimierte Standardwerte laden) in Exit-Menü. Siehe Abschnitt 2.9 Exit-Menü. • Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 1.9 Jumper für Details. • Das BIOS-Setupprogramm unterstützt keine Bluetooth-Geräte. ASUS F1A75-I DELUXE... -
Seite 54: Bios-Menübildschirm
CPU/5V/3.3V/12V-Spannungs(ausgabe), und das System zurücksetzen oder zum CPU-/Gehäuselüftergeschwindigkeit Erweiterten Modus gehen EFI BIOS Utility - EZ Mode Exit/Advanced Mode F1A75-I DELUXE English BIOS Version : 0208 Build Date : 06/20/2011 CPU Type : AMD Engineering Sample Speed : 2400 MHz... -
Seite 55: Advanced Mode (Erweiterter Modus)
Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Zurück Menüelemente Menüleiste... - Seite 56 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.
-
Seite 57: Main-Menü
• Wenn Sie Ihr BIOS-Kennwort vergessen, können Sie es löschen, indem Sie das CMOS Real Time Clock (RTC)-RAM löschen. Siehe Abschnitt 1.9 Jumper. • Die Elemente Administrator oder User Password oben im Fenster zeigen standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS F1A75-I DELUXE 2-11... -
Seite 58: Administrator Password
Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>. -
Seite 59: Ai Tweaker-Menü
CPU Current Capability 100% CPU/NB Current Capability 100% CPU Power Phase Control Standard CPU Voltage Frequency Auto VRM Spread Spectrum Disabled CPU Power Duty Control T-Probe APU Spread Spectrum Auto Version 2.00.1201. Copyright (C) 2011 American Megatrends, Inc. ASUS F1A75-I DELUXE 2-13... -
Seite 60: Ai Overclock Tuner
Target CPU Speed : xxxxMHz Zeigt die aktuelle CPU-Geschwindigkeit an. Target DRAM Speed : xxxxMHz Zeigt die aktuelle DRAM-Geschwindigkeit an. 2.4.1 Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. -
Seite 61: Epu Power Saving Mode
Erlaubt die Einstellung der VDDNB Offset-Spannung. Die Werte liegen zwischen 0.000V und 0.500V, einstellbar in 0.003125V-Schritten. 2.4.7 DRAM Voltage [Auto] Hier können Sie die DRAM-Spannung einstellen. Die Werte liegen zwischen 1.35V und 2.30V, einstellbar in 0.01V-Schritten. ASUS F1A75-I DELUXE 2-15... -
Seite 62: Sb 1.1V Voltage
Entsprechend den CPU-Spezifikationen können DIMMs mit Spannungsanforderungen über 1,65V der CPU dauerhaft schädigen. Wir empfehlen daher, dass Sie DIMMs installieren, die eine Spannungsanforderung von weniger als 1,65V aufweisen. 2.4.8 SB 1.1V Voltage [Auto] Hier können Sie die Southbridge 1.1V-Spannung einstellen. Die Werte liegen zwischen 1.1V und 1.4V, einstellbar in 0.01V-Schritten. -
Seite 63: Apu Spread Spectrum
[120%] [130%] CPU Power Phase Control [Standard] [Standard] Schaltet zur Phasenkontrolle, je nach CPU-Vorgabe. [Optimized] Lädt ASUS optimiertes Phasentuningprofil. [Extreme] Schaltet zum Vollphasenmodus. [Manual Adjustment] Manuelle Anpassung durch Stromzufuhranpassung (A). Entfernen Sie beim Wechseln zum Extreme (Extrem)- und Manual (Manuell)-Modus nicht das Thermalmodul, da die thermischen Bedingungen jederzeit überwacht werden müssen. -
Seite 64: Advanced-Menü
Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. EFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced... -
Seite 65: Sata Configuration
[SATA 3.0Gb/s] [SATA 6.0Gb/s] S.M.A.R.T. Status Check [Enabled] S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem. Wenn Schreibe-/Lesevorgänge Ihrer Festplatte zu Fehlern führen, erlaubt diese Funktion das Einblenden von Warnmeldungen während POST. Konfigurationsoptionen: [Enabled] [Disabled] ASUS F1A75-I DELUXE 2-19... -
Seite 66: Usb Configuration
2.5.3 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Das Element USB Devices zeigt die automatisch ermittelten Werte an. None wird angezeigt, wenn kein USB-Gerät erkannt wurde. Legacy USB Support [Enabled] [Enabled] Aktiviert die Unterstützung für USB-Geräte. [Disabled] USB-Geräte können nur im BIOS-Setupprogramm verwendet werden. -
Seite 67: Onboard Devices Configuration
1A am +5VSB-Kontakt liefert. Power On By RTC [Disabled] [Disabled] Deaktiviert RTC, um ein Aufweckereignis zu erzeugen. Wenn auf [Enabled] gesetzt, werden die Elemente RTC Alarm Date (Days) [Enabled] und Hour/Minute/Second mit den eingestellten Werten für den Benutzer konfigurierbar. ASUS F1A75-I DELUXE 2-21... -
Seite 68: Monitor-Menü
Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool CPU Temperature CPU Temperature +45ºC / +113ºF MB Temperature +34ºC / +93ºF CPU Fan Speed 4515 RPM Chassis Fan Speed... -
Seite 69: Cpu Temperature / Mb Temperature
CPU Fan Min. Duty Cycle(%) [40%] Verwenden Sie die Tasten <+> and <->, um den minimalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 40% und 100%. Wenn die CPU-Temperatur die Mindesttemperatur unterschreitet, wird der CPU-Lüfter im minimalen Arbeitszyklus betrieben. ASUS F1A75-I DELUXE 2-23... -
Seite 70: Chassis Q-Fan Control
2.6.4 Chassis Q-Fan Control [Enabled] [Disabled] Deaktiviert die Gehäuse Q-Fan-Kontrollfunktion. [Enabled] Aktiviert die Gehäuse Q-Fan-Kontrollfunktion. Chassis Fan Speed Low Limit [600 RPM] Dieses Element erscheint nur, wenn Sie Chassis Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die Gehäuselüftergeschwindigkeit. -
Seite 71: Boot-Menü
Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Post Report [5 sec] Dieses Element erscheint nur, wenn Sie Full Screen Logo zu [Disabled] setzen und erlaubt die Einstellung der Systemwartezeit, bis der POST-Bericht angezeigt wird. -
Seite 72: Option Rom Messages
Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. • Um das Boot-Gerät während des Systemstarts auszuwählen, drücken Sie beim Erscheinen des ASUS-Logos auf die Taste <F8>. • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie nach POST auf ®... -
Seite 73: Tools-Menü
ASUS EZ Flash 2 Utility Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint das Hauptfenster von ASUS EZ Flash 2. Für weitere Details beziehen Sie sich auf den Abschnitt 2.1.2 ASUS EZ Flash 2. 2.8.2 ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. -
Seite 74: Exit-Menü
Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch EFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. -
Seite 75: Asus Kontaktinformationen
Telefon +1-510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
