NETGEAR ProSAFE M4100 Installation

Installation

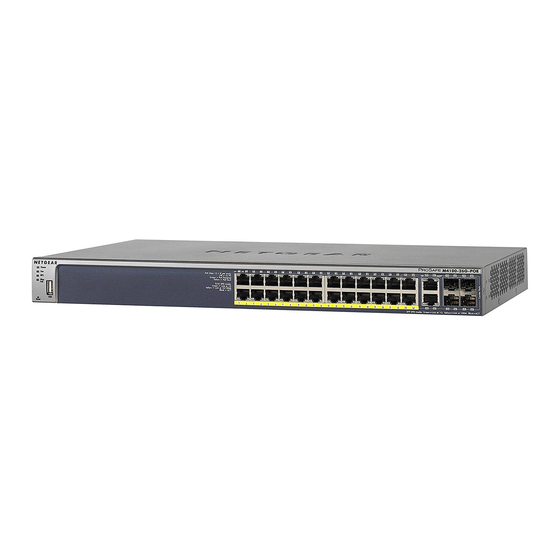

NETGEAR ProSAFE Managed Switches
M4100
Einrichten des Switches
Bereiten Sie die Umgebung so vor, dass alle Anforderungen im Hinblick auf Montage,
Zugang, Stromversorgung und Umweltschutz erfüllt werden. Weitere Informationen
zu diesen Anforderungen finden Sie in der Hardware-Installationsanleitung auf der
Ressourcen-CD.
¾ So richten Sie den Switch ein:
1. Schließen Sie den Switch mithilfe einer der folgenden Methoden an:
• Auf einer ebenen Fläche. Bringen Sie die Gummifüße an den vier dafür
vorgesehenen Stellen an der Unterseite des Switches an.
• In einem Rack. Verwenden Sie das im Lieferumfang des Switches enthaltene
Montageset für die Installation des Switches in einem Rack,
und befolgen Sie die Anweisungen in der Hardware-Installationsanleitung.
2. Schließen Sie das Gerät an eine Stromquelle an.
Die Power-LED blinkt gelb, solange der Selbsttest zum Systemstart (Power-On Self
Test, POST) durchgeführt wird. Ist der POST erfolgreich, leuchtet die LED grün auf.
Der Switch ist einsatzbereit.
• Wenn der POST fehlschlägt, bleibt die Power-LED gelb. Weitere
Informationen finden Sie im Abschnitt zur Fehlerbehebung in der Hardware-
Installationsanleitung.
• Wenn die Power-LED nicht aufleuchtet, sollten Sie überprüfen, ob das
Netzkabel richtig eingesteckt ist und die Stromquelle funktioniert. Wenn diese
Maßnahmen das Problem nicht lösen können, finden Sie im Abschnitt zur
Fehlerbehebung in der Hardware-Installationsanleitung weitere Informationen.
3. Schließen Sie Geräte an den Switch an.
• Verwenden Sie Kabel der Kategorie 5e (Cat5e) für einen Kupferanschluss mit
MBit/s.
• Verwenden Sie NETGEAR AGM731F oder AGM732F für Glasfaseranschlüsse
mit 1.000 MBit/s.
• Verwenden Sie NETGEAR AFM735 für Glasfaseranschlüsse mit 100 MBit/s.
Hinweis:
SFP-Module werden separat geliefert. Weitere Informationen zum
Installieren eines SFP-Moduls finden Sie in der Hardware-Installationsanleitung.
Erstmaliges Konfigurieren
Der Switch kann über die Internet-Benutzeroberfläche oder mithilfe der Befehlszeilen-
Schnittstelle (Command Line Interface, CLI) über einen Konsolen-Port verwaltet
werden. In diesem Handbuch wird erläutert, wie der Switch mithilfe der Internet-
Benutzeroberfläche konfiguriert wird. Gleichfalls wird erläutert, wie die CLI zur
Ermittlung einer DHCP-zugewiesenen IP-Adresse oder mit ezconfig für die Zuweisung
einer statischen IP-Adresse verwendet wird. Weitere Informationen zur CLI-Verwaltung
finden Sie im CLI-Referenzhandbuch und im Software-Verwaltungshandbuch auf der
Ressourcen-CD.
Konfigurieren Sie den Switch mithilfe der Internet-Benutzeroberfläche, indem Sie
abhängig von der Einrichtung Ihres Windows-Computers, eines der folgenden Verfahren
anwenden:
• Der Computer befindet sich im DHCP-Client-Modus ohne DHCP-Server.
• Der Computer verwendet eine statische IP-Adresse.
• Der Computer befindet sich im DHCP-Client-Modus mit DHCP-Server.
Der Computer befindet sich im DHCP-Client-Modus
ohne DHCP-Server
Für den Switch gilt die standardmäßige IP-Adresse 169.254.100.100 und die
Subnetzmaske 255.255.0.0. Der Switch befindet sich im selben Subnetz wie der
NIC-Port eines Computers im DHCP-Client-Modus ohne DHCP-Server. Melden Sie
sich mit dieser IP-Adresse am Switch an.
Computer mit einer statischen IP-Adresse
Wenn sich der Computer in diesem Modus befindet, muss dem Switch auch eine statische
IP-Adresse zugewiesen werden. Um eine statische IP-Adresse zuzuweisen, verbinden Sie ein
VT100/ANSI-Terminal oder eine Workstation mit einem der Konsolen-Ports des Switches. Ein
Kabel für den Mini-USB-Port und ein RJ-45-Durchgangskabel sind im Lieferumfang enthalten.
So konfigurieren Sie den Switch:
¾
1. Starten Sie ein Terminal-Emulationsprogramm (TEP):
• Windows XP oder früheres Betriebssystem. Verwenden Sie HyperTerminal.
• Windows Vista oder späteres Betriebssystem. Verwenden Sie ein TEP aus dem
Internet.
• Macintosh. Verwenden Sie ZTerm.
• UNIX. Verwenden Sie einen Terminal-Emulator wie z. B. TIP.
2. Wählen Sie einen Konsolen-Port mithilfe des Konsolen-Switches auf der Rückseite aus:
• Mini-USB-Port (Kabel im Lieferumfang enthalten).
Hinweis:
Möglicherweise müssen Sie den auf der Ressourcen-CD befindlichen
USB-Port-Treiber installieren, bevor Sie den USB-Port am Computer verwenden
können, um eine Verbindung mit dem Switch herzustellen.
• DB9 (Kabel nicht im Lieferumfang enthalten).
3. Konfigurieren Sie das TEP mit den folgenden Einstellungen (siehe Aufdruck unterhalb
des Anschlusses auf der Vorderseite des Switches):
• Baudrate. 115.200 Bit/s
• Datenbits. 8
• Parität. keine
• Stoppbit. 1
• Flow Control. keine
4. Geben Sie bei der Benutzeraufforderung den Benutzernamen admin ein und drücken Sie
Enter (Eingabe).
5. Wenn Sie zur Eingabe des Passworts aufgefordert werden, drücken Sie bitte die
Eingabetaste. Bei der erstmaligen Konfiguration ist kein Passwort erforderlich.
6. Geben Sie bei der nächsten Eingabeaufforderung ezconfig ein und drücken Sie die
Eingabetaste.
Das ezconfig-Dienstprogramm wird jetzt auf dem Switch ausgeführt.
7. Richten Sie eine statische IP-Adresse und die Subnetzmaske ein, indem Sie das
ezconfig-Dienstprogramm, wie im folgenden Beispiel gezeigt, verwenden.
