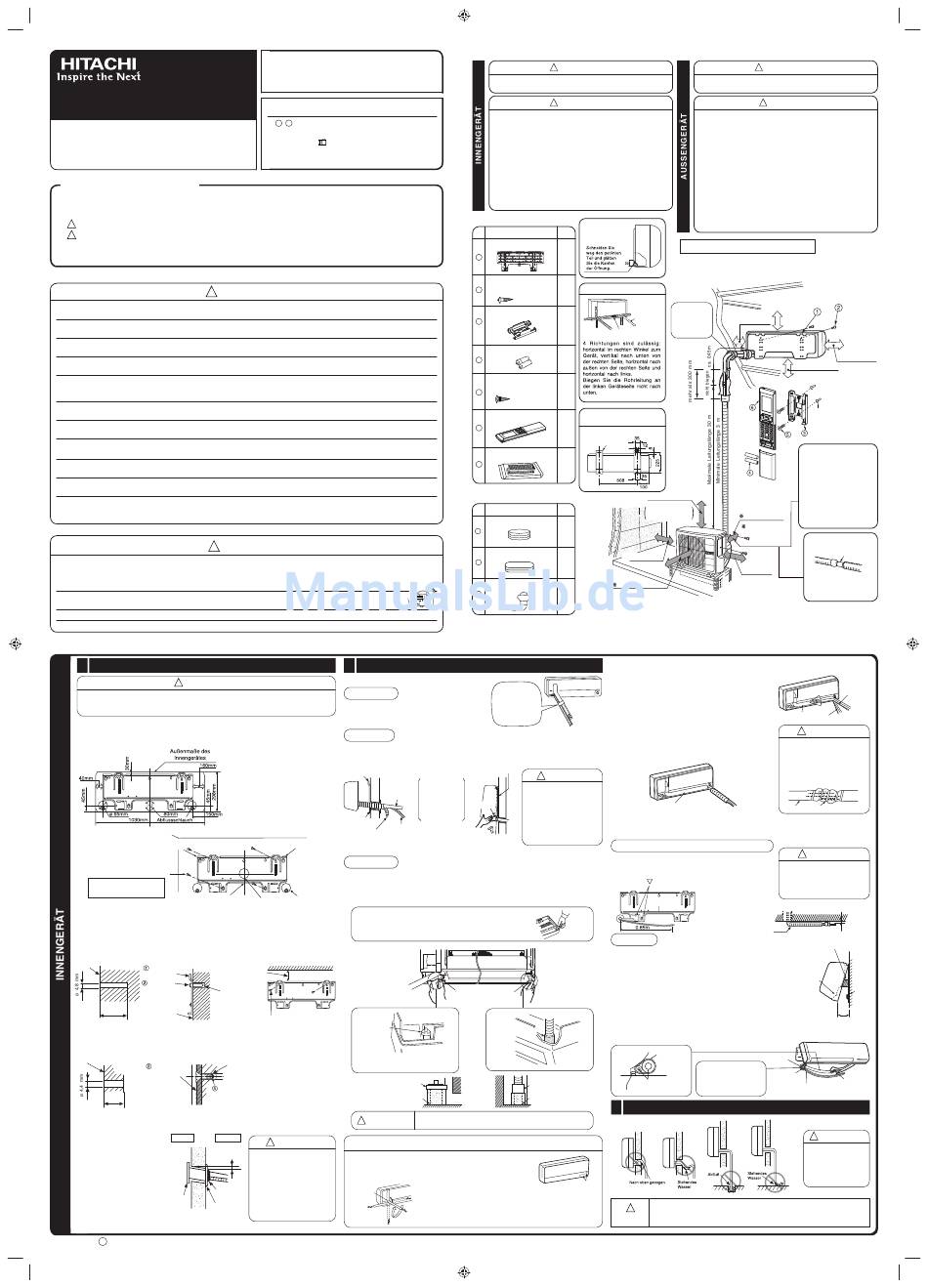

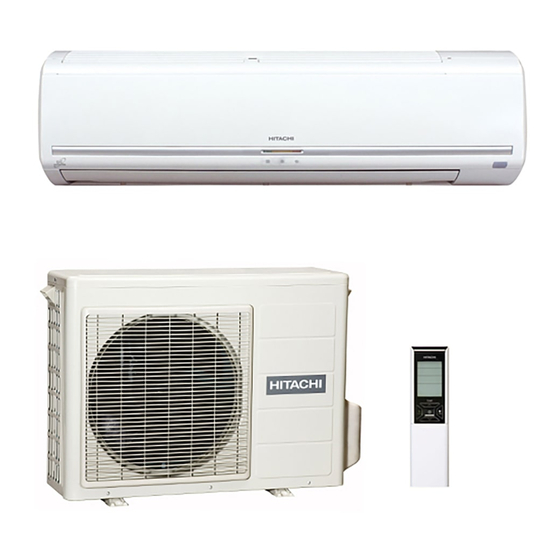

Innengerät Außengerät
RAK-60PPA RAC-60WPA
SICHERHEITSHINWEISE
Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
●
Die Inhalte dieses Abschnitts sind für die Gewährleistung der Sicherheit unerlässlich. Achten Sie besonders auf die folgenden
●
Symbole:
WARNUNG ........ Ein falsches Vorgehen bei der Installation kann schwere oder tödliche Verletzungen zur Folge haben.
!
! VORSICHT ......... Eine unsachgemäße Installation kann schwerwiegende Folgen haben.
Überprüfen Sie den ordnungsgemäßen Betrieb des Geräts nach der Installation. Erklären Sie dem Kunden gemäß
der Beschreibung im Benutzerhandbuch, wie das Gerät ordnungsgemäß betrieben wird.
!
Beauftragen Sie Ihren Händler oder einen qualifi zierten Techniker mit der Installation des Geräts. Wenn Sie das Gerät selbst
●
installieren, kann es zu Wasserlecks, Kurzschlüssen oder einem Brand kommen.
Beachten Sie bei der Installation die Anweisungen im Installationshandbuch. Eine unsachgemäße Installation kann zu
●
Wasserlecks, Stromschlägen und einem Brand führen.
Stellen Sie sicher, dass die Geräte nur an Stellen montiert werden, die das Gerätegewicht vollständig tragen können.
●
Andernfalls könnten die Geräte herunterfallen und eine Gefahr darstellen.
Beachten Sie bei allen elektrischen Arbeiten die Vorschriften zur Elektroinstallation sowie die im Installationshandbuch
●
beschriebenen Methoden. Verwenden Sie nur für Ihr Land zugelassene Stromkabel.
Verwenden Sie das spezielle Verbindungskabel, um das Innengerät mit dem Außengerät zu verbinden. Stellen Sie sicher,
●
dass alle Anschlüsse fest sitzen, nachdem die Leiter des Kabels mit den entsprechenden Anschlussklemmen verbunden
wurden. Ein nicht ordnungsgemäßer Anschluss oder lockere Kontakte können Überhitzung und Feuer zur Folge haben.
Verwenden Sie die angegebenen Komponenten für die Installationsarbeiten. Andernfalls können die Geräte umfallen, oder
●
es kann zu einem Wasserleck, Stromschlag und Brand kommen.
Verwenden Sie ausschließlich die angegebenen Rohrleitungen für R410A. Die Verwendung anderer Leitungen kann Defekte
●
an den Kupferleitungen oder Störungen zur Folge haben.
Beim Installieren oder Abbauen eines Klimageräts darf keine Luft oder Feuchtigkeit im Kältekreislaufsystem zurückbleiben.
●
Andernfalls kann der Druck im Kältekreislaufsystem zu hoch werden, so daß Komponenten brechen.
Sorgen Sie für eine gute Belüftung, falls ein Kältemittelleck während der Arbeit auftritt. Bei Kontakt von Kältemittelgas mit
●
Feuer können giftige Dämpfe entstehen.
● Vergewissern Sie sich nach Abschluss der Installation, dass kein Kältemittelleck vorhanden ist. Falls Kältemittel in den Raum
austritt und mit Feuer in Kontakt kommt (z. B. durch Heizlüfter oder Gasheizgebläse) können giftige Dämpfe entstehen.
Nicht autorisierte Veränderungen an der Klimaanlage können gefährlich sein. Im Falle einer Funktionsstörung wenden Sie
●
sich an einen Techniker oder Elektriker, der für die Installation und Wartung von Klimaanlagen qualifi ziert ist. Unsachgemäße
Reparaturarbeiten können zu Wasserlecks, Stromschlägen, Brand usw. führen.
!
Ein Trennschalter oder eine Sicherung (20 A, träge) muss installiert sein. Ohne Trennschalter oder Sicherung besteht
●
die Gefahr eines Stromschlags.
Für die Stromversorgung des Außengeräts muss ein Hauptschalter mit einem Kontaktabstand von mehr als 3 mm installiert
werden.
Installieren Sie das Gerät nicht in der Nähe von Orten, an denen sich entzündbare Gase befi nden. Das
●
Außengerät kann in Brand geraten, wenn in seiner Nähe entzündbare Gase entweichen.
Stellen Sie bei der Installation des Abfl ussschlauchs einen gleichmäßigen Wasserfl uss sicher.
●
Die Rohrleitungen müssen mit maximal 1 m Abstand zwischen den Halterungen befestigt werden.
●
1 Installation der Montageplatte, Wanddurchführung und Installation des Rohrschutzes
VORSICHT
!
Das Wasser im Wasserbehälter des Innengeräts kann links am Gerät abgelassen werden.
●
Daher muss die Montageplatte horizontal oder leicht in Richtung des Abfl ussschlauchs geneigt
montiert werden. Andernfalls kann Kondenswasser aus dem Wasserbehälter überlaufen.
Direktmontage an der Wand
Nutzen Sie Träger in der Wand, um die Montageplatte sicher zu befestigen.
●
Montageplatte
Schraube für Montageplatte
Mehr als 4 Schrauben
verwenden.
Leitung
Installationsverfahren und Vorsichtsmaßnahmen
● Vorgehensweise zur Befestigung der Montageplatte.
1. Bohren Sie Löcher in 2. Befestigen Sie die Montageplatte
die Wand. mit 4,1 x 32 mm-Schraube.
(Wie unten abgebildet) (Wie unten abgebildet)
Wand
Montageplatte
Schraube
32 mm
Wand
Befestigung der Fernbedienungshalterung.
●
1. Bohren Sie Löcher in die Wand.
(Wie unten abgebildet)
Wand
Fernbedienung
shalterung
25 mm
Wanddurchführung und Installation des Rohrschutzes
Bohren Sie ein Loch mit
●
Innen
65 mm Durchmesser in die
Wand, das zur Außenseite
hin leicht abfällt. Bohren Sie
in einem kleinen Winkel in die
Wand.
S c h n e i d e n S i e d e n
●
Rohrschutz entsprechend
der Wandstärke zu.
S p a l t e n i n d e r
●
Rohrschutz
Rohrschutzhülse müssen
Rohrschutzhülse
v o l l s t ä n d i g m i t K i t t
WAND
abgedichtet werden, damit
kein Regenwasser in den
Raum eindringen kann.
< >
IA920: A
(DEUT1) Ins RAK-60PPA-RAC-60WPA 1 (DEUT1) Ins RAK-60PPA-RAC-60WPA 1
Lesen Sie die Installationsanleitung sorgfältig durch, ehe
●
Sie mit dem Einbau beginnen.
Kunden sollten von ihrem Händler über die korrekte
●
Vorgehensweise zur Installation informiert werden.
Für die Installation benötigte Werkzeuge
+ – Schraubenzieher Maßband
● ●
Säge Bohrmaschine mit 65mm Aufbohreraufsatz
● ●
Allen Key ( 4mm) (14, 17, 19, 22mm)
● ●
Schraubenschlüssel Gasdetektor Rohrschneider
● ●
Isolierband Zange Aufweit-Werkzeugsatz
● ● ●
WARNUNG
VORSICHT
2 Installation des Innengeräts
VERTIKALE ROHRVERLEGUNG
Vorbereitung
Schließen Sie das Verbindungskabel an.
●
● Ziehen Sie die Rohrleitung, das Verbindungskabel
und den Abfl ussschlauch heraus.
Installation
Der obere Teil des Innengeräts wird an der Montageplatte eingehängt.
●
Der Ansatz am unteren Teil des Innengeräts wird an der Montageplatte eingehängt.
●
Montageplatte
Kühlleitung
Rohrschutz
Verbindungskabel
Abfl ussschlauch
Niveau
HORIZONTALE ROHRVERLEGUNG
Vorbereitung
Wechseln des Abfl ussschlauchs und Installationsverfahren.
Tauschen Sie bei der horizontalen Rohrverlegung die Positionen von Abfl ussschlauch
●
und Abfl usskappe wie unten abgebildet aus. Führen Sie den Abfl ussschlauch ein, bis
Öffnung für
Rohrleitung sich das Isoliermaterial auffaltet.
Kennzeichnung
Ziehen Sie die Abfl usskappe mit einer Zange ab.
●
(Auf diese Weise lässt sich die Abfl usskappe leichter
entfernen.)
Decke
mehr als 50 mm
Dübel
Schraube 4,1 x 32 mm
Abfl usskappe
Entfernen Sie die Kappe vor
●
Dübel
Kondensatschlauch-Installation.
Abfl usskappe
Schraube
Bis hier einsetzen
! VORSICHT
Außen
WARNUNG
!
Horizontale und vertikale Rohrverlegung – Öffnungen herstellen
Achten Sie darauf, dass Verwenden Sie bei der horizontalen oder vertikalen
2 ~ 5 mm ●
Rohrverlegung ein Messer, um Öffnungen wie in
das Kabel nicht mit Metall
in der Wand in Berührung der Abbildung dargestellt herzustellen. Glätten Sie
anschließend die Ränder der Öffnungen mit einer Feile.
kommt. Verwenden Sie
den Rohrschutz, wenn
Mit Kitt
Rohrhalterung
das Kabel durch die Wand
abdichten
geführt wird, um mögliche
Schäden durch Mäuse zu
verhindern.
Wahl des Montageorts
(Beachten Sie die folgenden Punkte und holen Sie die Genehmigung des Kunden ein, ehe Sie mit der Installation beginnen).
WARNUNG
!
● Das Gerät sollte an einer stabilen, vibrationsfreien Position
angebracht werden, die das Gerätegewicht vollständig tragen kann.
VORSICHT
!
Es dürfen sich keine Wärmequellen in der Nähe befi nden, und der
●
Luftauslass darf nicht blockiert sein.
Messer
●
● Die Mindestabstände von oben, rechts und links sind in der nachfolgenden
Abbildung dargestellt.
● Der Standort muss so beschaffen sein, dass Wasser problemlos abgelassen
werden kann und die Leitungsverbindung mit dem Außengerät möglich ist.
● Um elektrische Störungen zu vermeiden, sollte das Gerät sowie die
Fernbedienung in einem Abstand von mindestens einem Meter zu Radio,
Fernseher und Wechselrichter-Glühlampen aufgestellt werden.
Um Fehler bei der Signalübertragung von der Fernbedienung zu vermeiden,
●
halten Sie mit der Fernbedienung einen möglichst großen Abstand
zu Hochfrequenzmaschinen und drahtlosen Hochleistungssystemen ein.
● Das Innengerät muß in einer Höhe von mindestens 2,3m installiert werden
order höher in einem öffentlich nicht zugänglichen Raum.
Komponenten des Innengeräts
Nr. Artikel Mge
Montageplatte
1
1
Schraube für
Montageplatte 6
2
( 4 . 1 x 3 2 )
Fernbedienungshalterung
3
1
AAA-Batterien
2
4
Schraube für
Fernbedienungshalterung
2
5
( 3 . 1 x 1 6 )
Fernbedienung
1
6
Luftreinigungsfi lter
2
7
Komponenten des Außengeräts
Nr. Artikel Mge
Stopfen
1
8
Stopfen
3
9
Abfl ussleitung
1
10
Verbindungskabel,
Rohrleitungen und
Abfl ussschlauch müssen
mit Vinylklebeband
zusammengebunden
werden.
Montageplatte
VORSICHT
!
Heben Sie das Ziehen Sie den unteren Teil
Gerätegehäuse des Innengeräts nach außen,
an und drücken
um zu überprüfen, ob das
Ansatz
Sie es dann nach
Gerät an der Montageplatte
unten.
e i n g e h ä n g t i s t .
unsachgemäßer Installation
kann es zu Vibrationen
und Geräuschentwicklung
Haken
kommen.
Abfl usskappe Abfl ussschlauch
Abfl ussschlauch
Abfl ussschlauch
Bis hier einsetzen
Bei nicht ordnungsgemäßem Einsetzen kann
Kondenswasser austreten.
Öffnungen
Drehen Sie die Rohrleitung und halten
●
Sie dabei die Rohrhalterung im unteren
Bereich mit der Hand fest.
Leitung nach dem Herunterbiegen
nach oben ziehen
!
● Das Außengerät muss an einer Stelle montiert werden, die das hohe Ge-
wicht tragen kann. Andernfalls verstärken sich Geräusche und Vibrationen.
● etzen Sie das Gerät keiner direkten Sonneneinstrahlung oder Regen aus.
Darüber hinaus ist eine gute und hindernisfreie Belüftung erforderlich.
Die vom Gerät abgegebene Luft sollte nicht direkt auf Tiere oder Pfl anzen
●
gerichtet sein.
● Die Mindestabstände vom Gerät nach oben, links, rechts und vorn sind in
der nachfolgenden Abbildung dargestellt. Mindestens drei dieser Außenfl ächen
müssen sich im Freien befi nden.
● Achten Sie darauf, dass die vom Gerät abgegebene Warmluft und Geräusche
keine Nachbarn stören.
Installieren Sie das Gerät nicht an einer Stelle, an der entzündliche Gase,
●
Dampf, Öl oder Rauch auftreten.
● Der Standort muss so beschaffen sein, dass Wasser problemlos abgelassen
werden kann.
Positionieren Sie das Außengerät und sein Verbindungskabel in einem Abstand
●
von mindestens 1 m von Antennen oder Signalleitungen von Fernsehgeräten,
Radios oder Telefonen. Dadurch werden elektrische Störungen vermieden.
Installieren Sie das Außengerät so, dass es keinem starken Wind ausgesetzt
●
wird. Der Lüftermotor könnte beschädigt werden.
Installation von Innen- und Außengerät
Richtung der Rohrleitungen
Horizontal
Achten Sie
im rechten Winkel
darauf, alle
zum Gerät
Öffnungen und
mehr als 100 mm
Spalten mit Kitt
Anschluss abzudichten.
Abmessungen des Montageständers
für das Außengerät
(Einheit: mm)
Montageständer
mehr als 200 mm
mehr als 50 mm,
bei Installation an
mehr als 100 mm
der Balkondecke
So viel Abstand
wie möglich lassen
mehr als 100 mm
mehr als 200 mm
mehr als 700 mm
INSTALLATION DER KÜHLLEITUNGEN NACH DEM ANSCHLIESSEN
Die Kühlleitungen müssen so angepasst werden, dass sie in die
●
Wandöffnung passen, und dann für den Anschluss vorbereitet werden.
Die Klemmen der beiden angeschlossenen Leitungen müssen mit
●
einer für den Klemmenanschluss vorgesehenen Isolierung abgedeckt
werden. Anschließend werden die Leitungen mit Rohrisolierung
umhüllt.
Schließen Sie das Verbindungskabel an, nachdem Sie die Abdeckung
●
des Schaltkastens entfernt haben. (Siehe ANSCHLUSS DES
STROMKABELS.)
Richten Sie die Komponenten aus und verstauen Sie das
●
Verbindungskabel und die Kühlleitungen im verfügbaren Platz unter
dem Innengerät. Sichern Sie die Leitungen mit einem Leitungshalter.
Rohrleitung
B e i
ANSCHLUSS DER KÜHLLEITUNG WÄHREND DER INSTALLATION
DES INNENGERÄTS
Vorbereitung für die Installation der Kühlleitungen
Die Kühlleitungen und das Verbindungskabel werden
●
umgeformt und angeschlossen.
Die Position der Kühlleitungsenden ist durch das
●
Symbol „ " gekennzeichnet.
Mit kleinem Radius zu
einem Bogen biegen
Installation
Hängen Sie das Innengerät an der Montageplatte ein. Drücken Sie den
unteren Geräteteil mit Hilfe der Stütze an der Rückseite des Innengeräts
um 15 cm nach vorne.
Führen Sie den Abfl ussschlauch durch die Wandöffnung.
●
Umhüllen Sie die Kühlleitungen nach ihrem Anschluss mit
●
Rohrisolierung.
Schließen Sie das Verbindungskabel an, nachdem Sie die Abdeckung
●
des Schaltkastens entfernt haben. (Siehe ANSCHLUSS DES
STROMKABELS.)
Nach dem Ausrichten der Komponenten werden die Verbindungsleitung
●
und die Kühlleitungen in den verfügbaren Platz im Innengerät eingesetzt.
Der Ansatz des Innengeräts muss an der Montageplatte eingehängt
●
werden.
Rohrwärmeisolierung
Ziehen Sie diesen Teil
während des Anschlusses
der Kühlleitungen nach
Kühlleitung
vorne, um die Arbeit zu
erleichtern.
Verbindungsleitung
3 Installation des Abfl ussschlauchs
Die Seite für die Installation des Abfl ussschlauchs kann frei gewählt werden (rechts
!
oder links). Stellen Sie bei der Installation des Innengeräts einen ungehinderten
VORSICHT
Kondenswasserfl uss sicher. (Durch Unachtsamkeit kann es zu Wasserlecks kommen.)
WARNUNG
VORSICHT
!
mehr als 50 mm
mehr als 100 mm
mindestens 2.300 mm
Dübel
D e r H ö h e n u n t e r s c h i e d
●
z w i s c h e n I n n e n - u n d
Außengerät muss mit einer
maximalen Höhe von 5 m
aufrechterhalten bleiben.
Das Verbindungsrohr sollte
●
unabhängig von seiner Größe
vollständig mit Rohrisolierung
abgedeckt und anschließend
mit Vinylklebeband umwickelt
werden. (Die Umwicklung
mit Vinylband schützt die
Isolierung vor Beschädigung.)
Anschluss des isolierten
Abfl ussschlauchs.
Innendurchmesser 16 mm
Verwenden Sie isolierten
Abflussschlauch für die
Verlegung der Innenleitungen
(handelsübliches Produkt).
Abfl ussschlauch
Rohrleitung
Verbindungsleitung
! VORSICHT
● D a s G u m m i b a n d z u r
Befestigung der Isolierung darf
nicht zu fest angezogen werden,
da sonst die Wärmeisolation
beschädigt wird und es
zu Kondenswasserbildung
kommen kann.
Rohrleitung Zu fest angezogenes Gummiband
! VORSICHT
● Kunststoffkern nach dem
Bördeln einpassen, um
das Eindringen von
Kunststoffspänen in die
Leitungen zu verhindern.
weniger
als 5 mm
Temporärer ständer
Ansatz
Haken
ca. 15 cm
Rohrschutz
Abfl ussschlauch
Anschlussstelle
Verbindungsleitung
! VORSICHT
Achten Sie
darauf, dass der
Abfl ussschlauch fest
angeschlossen und
nicht geknickt ist.
12/6/12 2:11 PM 12/6/12 2:11 PM
