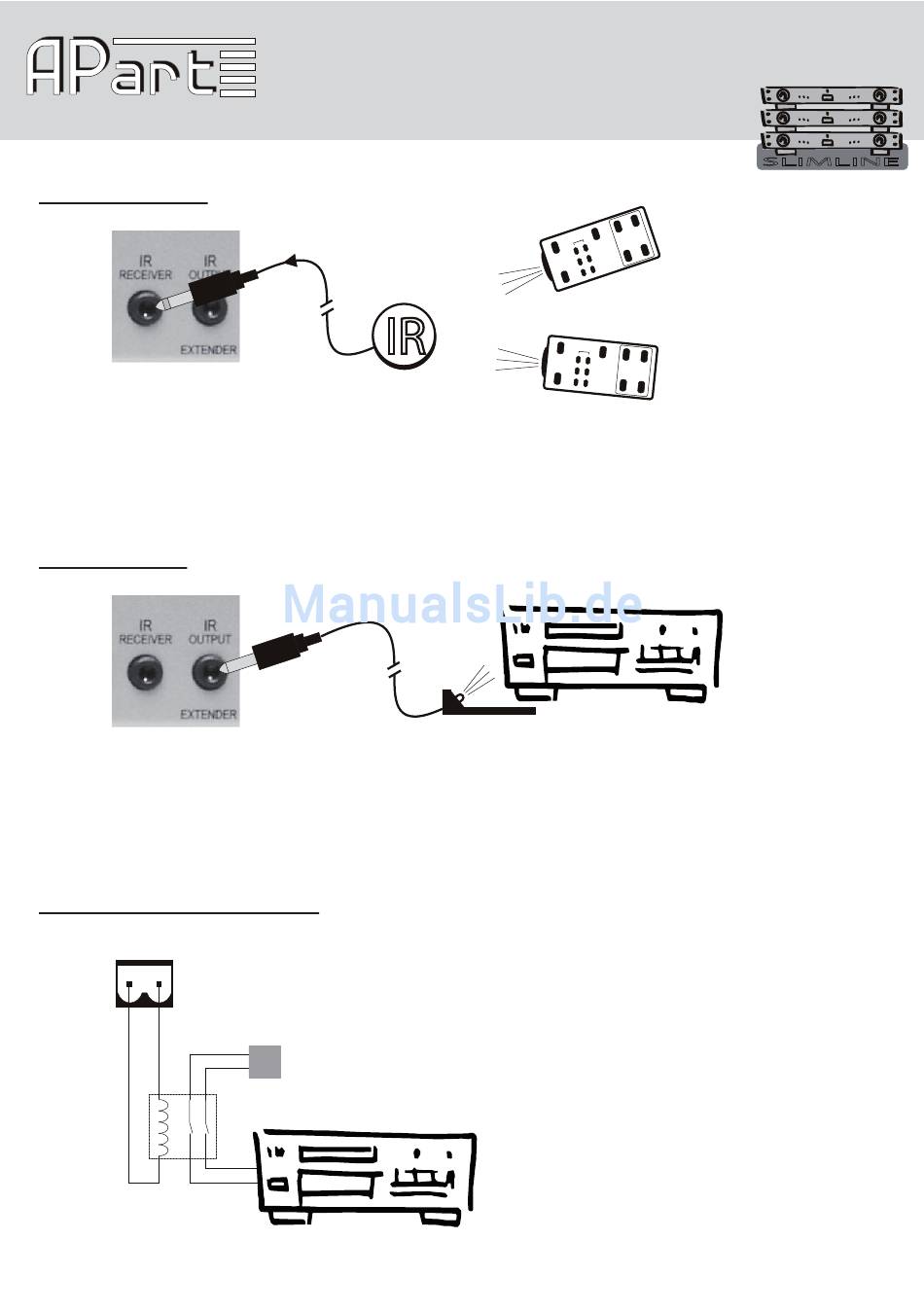

ir eMPFänger
Der externe IR-Empfänger sendet sämtliche (PIR7600 und andere empfangene IR-Codes)
zum PIR7600. Der PIR7600 kopiert diese Signale dann und gibt sie an seinem IR-Ausgang
aus. Somit kann der PIR7600 auch als IR-Erweiterung genutzt werden.
ir eXtenDer
Verbinden Sie den IR-Sender mit der IR-Output Buchse des PIR7600. Sorgen Sie für eine
unterbrechungsfreie Übertragung ohne Hindernisse.
PoWer reMote oUtPUt
GND +12V
6
vOrvErSTärKEr
IR
IR-Auge
Empfänger
An diesem Ausgang liegen 12V DC/50mA an, um weitere Geräte einschalten
zu können. Falls Sie Verbraucher mit einem höheren Spannungs/Stromver-
brauch schalten wollen, empfehlen wir den Einsatz eines Relais.
MAIN
12 Volt
Relay
IR-LED
SLIMLINE
PIR7600
IR Fernbedienung
Andere
IR Fernbedienung
CD-Player
DVD
...
