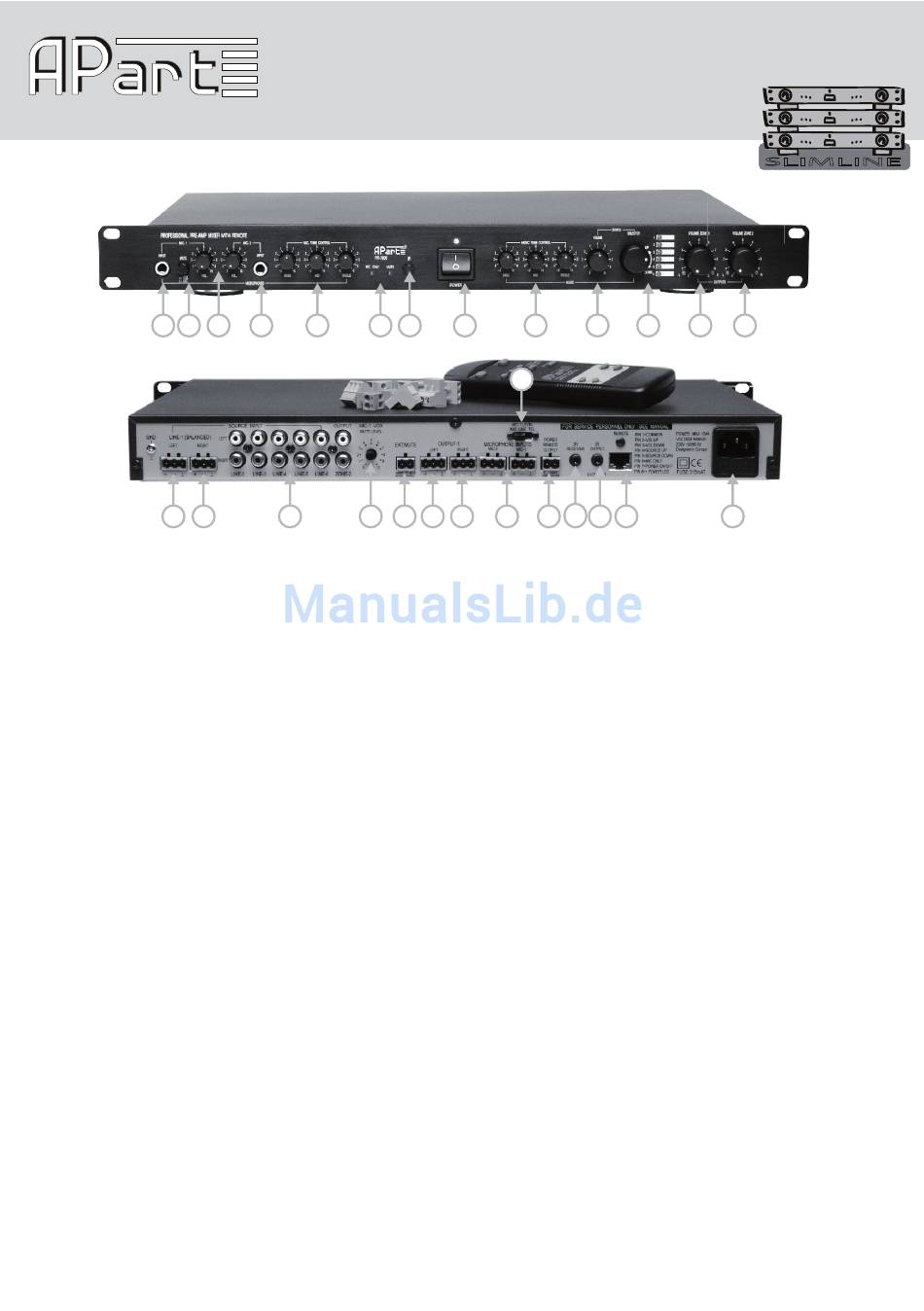

Frontseite
1. netzschalter. Zum Ein– und Ausschalten des Gerätes. Die LED signalisiert den Einschaltzustand.
2. Mikrofon1/2 stereo-Klinkenbuchsen: Symmetrischer Mikrofoneingang. Mit den Jumpern JP1/2 im
Inneren des Gerätes können Sie die Phantomspeisung aktivieren. Fragen Sie dazu einen Techniker!
3. Mute Vox/ext: Für Mikrofoneingang 1 Vox-Muting aktivrt werden. In der Stellung „VOX" wird das
Muting durch das Mikrofonsignal an Eingang 1 ausgelöst. In Stellung „Ext" wird das Muting durch
den externen Schaltkontakt (17) ausgelöst. Die Pegelabsenkung kann mit dem Regler (16) auf der
Rückseite eingestellt werden.
4. Vol. Mikrofon 1/2: Separate Lautstärkeregler für Mikrofon 1 und 2.
5. Mic. tone Control: Gemeinsame dreiband-Klangreglung für die Mikrofoneingänge
6. Mic-only und Mute-Anzeige: Die LED leuchtet durch Betätigen des „Mic-Only"-Schalters an der
Fernbedienung oder bei Verwendung der „Mic-Only" Funktion am RJ45 Kontakt (25) auf der Rück-
seite. Bei Betätigen der Mute-Taste an der Fernbedienung leuchtet die Mute-LED auf.
7. ir receiver: Sensor für den IR-Empfang
8. Dreiband Klangregelung: Bass/Mitten/Höhen-Regler für die Eingangskanäle
9. Quellen-Lautstärkeregler: hier pegeln Sie die Eingangskanäle 1-6 ein. Die Mikrofonkanäle werden
nicht verändert.
10. Quellen-Wahlschalter: digitaler Wahlschalter zum auswählen der gewünschten Quelle
11. Lautstärke Zone 1: motorisierter Lautstärkeregler für den Ausgang zur Zone 1
12. Lautstärke Zone 2: Lautstärkeregler für den Ausgang zur Zone 2
rüCKseite
13. /14. Line 1 eingang. Symmetrischer Line-Eingang L/R für Quelle 1
15. Line eingänge: Line-Eingänge 2-6 auf Cinch-Buchsen für die Quellen 2-6
16. MiC1-VoX: bei aktivierter Mute-Funktion (Kontakt 17 kurzschließen) werden die Quellen 1-6 stumm-
geschaltet. Der MUTE-Pegel wird mit dem Potentiometer festgelegt.
17. eXt.MUte: setzen Sie eine Drahtbrücke ein, um die Funktion zu aktivieren
18. /19. Ausgang: symmetrische Ausgänge für L/R. Der Ausgangspegel für diese Zone wir kontrolliert
durch a. das Lautstärkepotentiometer für Zone 1 (11) auf der Frontseite, b. die IR-Fernbedienung oder c.
die drahtgebundenen Fernbedienung.
2
vOrvErSTärKEr
4
2
5
14
15
16
6
7
1
8
17
18
19
20
22
9
10
11
12
23
24 25
26
SLIMLINE
