Technische Daten des Monitors ................3-1 Fehlerbehebung ....................3-2 Weitere Hilfe in Anspruch nehmen ..............3-4 Serviceinformationen .................... 3-4 Kapitel 4. Mit dem USB-Breitbildmonitor LT1423pwC arbeiten ....4-1 Treiberinstallation ....................4-1 Anzeige von informativen Einstellungen zu USB Monitor ........4-3 Zusätzliche Informationen ..................4-7 Anhang A .
So steigern Sie die Leistung und verlängern die Betriebslebenszeit Ihres Monitors: Sie dürfen Ihr Monitorgehäuse weder öffnen, noch versuchen, dieses Produkt eigenhändig zu reparieren. Falls Ihr Monitor nicht richtig funktioniert oder heruntergefallen ist bzw. beschädigt wurde, wenden Sie sich an Ihren autorisierten Lenovo- Händler, Wiedeverkäufer oder Serviceanbieter.

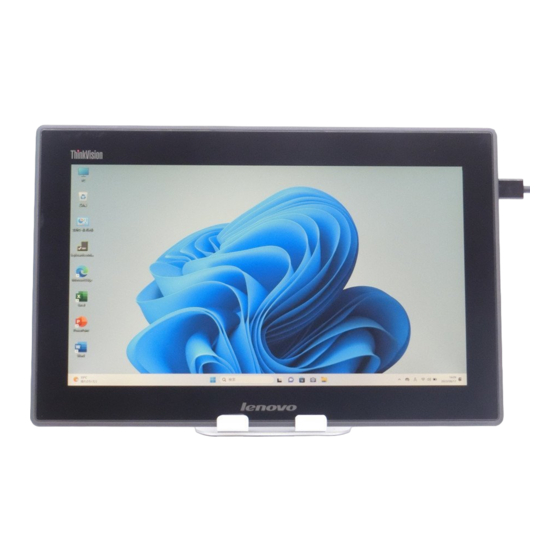

Kapitel 1. Erste Schritte Diese Bedienungsanleitung enthält detaillierte Informationen zum ThinkVision-Breitbild-Touchscreen- Monitor LT1423pwC. Eine schnelle Übersicht erhalten Sie über das Ihrem Monitor mitgelieferte Einrichtungsposter. Lieferumfang Der Lieferumfang sollte folgende Artikel enthalten: • Informationsflyer • Stylus-Stift • USB-Kabel • Einfache Abdeckung •...
Menütaste: 1. Anzeige des OSD-Menüs auf dem Bildschirm. 2. Auswahl des OSD-Untermenüs. Minus- 1. Zurück-Auswahl im OSD-Menü. Taste: 2. Verringert den Wert der Untermenüauswahl. 3. Schnelltaste zur automatischen Konfiguration. Plus-Taste: 1. Weiter-Auswahl im OSD-Menü. 2. Erhöht den Wert der Untermenüauswahl. Bedienungsanleitung für LT1423pwC Breitbild-Touchscreen-Monitor...
Aufbewahrungsmöglichkeit für den Monitor-Stylus-Stift Am Monitor befindet sich ein Schlitz zur Aufbewahrung des Stylus-Stiftes. Multi-Touch-Bildschirm verwenden Ihr Monitor unterstützt Multi-Touch-Funktionen unter Windows 7/Windows 8 (32/64 Bit- Betriebssystem), und er kann Multi-Touch-Funktionen mit bis zu zehn Punkten unter Windows 8 (32/64 Bit-Betriebssystem) unterstützen.
Stiftspitze dort halten; das Rechtsklicksymbol erscheint. Mit der Klicktaste erstellen Sie eine Bildschirmaufnahme und schneiden das aufgenommene Bild zu. Schlitz für Kabelschloss Seitlich an Ihrem Monitor befindet sich ein Schlitz für ein Kabelschloss. Bedienungsanleitung für LT1423pwC Breitbild-Touchscreen-Monitor...
Ihren Monitor einrichten Dieser Abschnitt enthält Informationen zum Einrichten Ihres Monitors. Ihren Monitor anschließen und einschalten Hinweis: Denken Sie daran, vor der Durchführung dieser Schritte die Sicherheitshinweise in der Schnellstartanleitung zu lesen. 1. Schalten Sie den Computer ein. 2. Befolgen Sie die Bildschirmanweisungen zum Installieren des Monitortreibers. a.
Seite 12
Die einfache Abdeckung ist angebracht: 1) Einfache Abdeckung für eine Aufbewahrung. 2) Einfache Abdeckung als Ständer. a. Entfernen Sie den Monitor aus der einfachen Abdeckung und heben den Standfuß an. b. Setzen Sie den Monitor vor den Standfuß. Bedienungsanleitung für LT1423pwC Breitbild-Touchscreen-Monitor...
Ihnen bei der Beibehaltung einer komfortablen und produktiven Arbeitsweise. Informationen über Zugriffsmöglichkeiten Lenovo ist die Verpflichtung eingegangen, Menschen mit Behinderungen einen besseren Zugang zu Informationen und Technologien zu bieten. Dank Hilfstechnologien können Nutzer auf eine Weise auf Informationen zugreifen, die ihrer Behinderung am besten angepasst ist. Einige dieser Technologien sind bereits in Ihrem Betriebssystem verfügbar;...
Ihr Monitorbild anpassen Dieser Abschnitt beschreibt Steuerfunktionen zur Anpassung Ihres Monitorbildes. On-Screen Display- (OSD) Bedienelemente verwenden Die Anzeigeeinstellungen können wie nachstehend gezeigt über das Bildschirmmenü (OSD) angezeigt werden. So verwenden Sie die Bedienelemente: 1. Drücken Sie , um das OSD-Hauptmenü zu öffnen. 2.
• Reiniger mit einer Antistatik-Lösung oder vergleichbaren Zusätzen verwenden. Diese können die Beschichtung des Bildschirmbereichs beschädigen. Was Sie tun sollten: • Abdeckungen und Bildschirm vorsichtig mit einem leicht mit Wasser angefeuchteten, weichen Tuch abwischen. • Schlieren und Fingerabdrücke mit einem feuchten Tuch und etwas mildem Reiniger entfernen. Bedienungsanleitung für LT1423pwC Breitbild-Touchscreen-Monitor...
Einen unterstützten Anzeigemodus wählen Der vom Monitor verwendete Anzeigemodus wird über den Computer gesteuert. Einzelheiten zur Änderung des Anzeigemodus entnehmen Sie daher bitte Ihrer Computerdokumentation. Bildgröße, Position und Form können sich je nach Anzeigemodus ändern. Dies ist normal; das Bild kann durch automatische Bildeinrichtung und die Bildeinstellfunktionen wieder angepasst werden.
Falls ein Problem bei der Einrichtung oder Benutzung Ihres Monitors auftritt, können Sie dieses möglicherweise selbst beheben. Probieren Sie die zu Ihrem Problem passenden Empfehlungen zur Korrektur aus, bevor Sie Ihren Händler oder Lenovo kontaktieren. Falls die Berührungs-/Stylus-Funktion im erweiterten Modus am LT1423p nicht funktioniert, stellen Sie Ihr Notebook bitte anhand folgender Schritte ein: Öffnen Sie „Systemsteuerung“, suchen Sie nach „Tablet PC-Einstellungen“.
Seite 20
2 Optionen zur Einrichtung von Stift- und Fingerfunktion. Klicken Sie auf „Stifteingabe“, Ihr Notebook-Bildschirm zeigt das nachstehende Fenster. Drücken Sie dann an Ihrer Tastatur auf „Enter“ und die Anzeige erscheint ebenfalls an Ihrem Monitor. 5. Die Fingerfunktionseinstellung ist ähnlich. >.Schließlich funktionieren Stift- und Fingereingabe sowohl an Ihrem Monitor als auch an Ihrem Notebook-Bildschirm.
• Sachschäden an Abdeckungen, Blende, Basis und Kabeln. • Kratzer oder Einstiche an Monitorbildschirmen. Serviceteile Folgende Teile werden vom Lenovo-Kundendienst oder autorisierten Lenovo-Händlern in Verbindung mit der Kundengarantie eingesetzt. Diese Teile dienen nur zu Servicezwecken. Die nachstehende Tabelle enthält Informationen für das Modell 60A3-UAR2-WW Tabelle 3-3.
Treiberinstallation PC-Anforderungen Die USB Monitor-Software von Lenovo ist mit PCs kompatibel – von Netbooks über Notebooks bis hin zu Desktops. Der Treiber arbeitet mit vielzähligen Prozessoren – Atom N270-basierten PCs, regulären Einzelkern-CPUs und natürlich mit den neuesten Doppelkern-, Vierkern- sowie Core i3/i5/ i7-Prozessoren.
Grafikkartenunterstützung (Windows 7) Unter Windows 7 interagiert die Lenovo USB Monitor-Software eng mit der primären Grafikkarte. Lenovo USB Monitor unterstützt und testet eine einzelne in einem PC integrierte Grafikkarte (GPU) von allen relevanten GPU-Händlern (Intel, ATI, NVidia und Via) Bei folgenden GPU-Konfigurationen können unter bestimmten Umständen Kompatibilitätsprobleme unter Windows 7 auftreten: ...
Windows 7 / 8 1. Verbinden Sie Ihren Lenovo USB Monitor per USB-Kabel mit Ihrem PC/Notebook. 2. Der USB-Monitor von Lenovo erscheint im Betriebssystem Ihres PCs als externer Datenträger. Öffnen Sie ihn und doppelklicken zum Installieren der Monitorsoftware auf Setup.exe 3.
Desktop nur auf 2 anzeigen Der Desktop erscheint nur auf der mit 2 gekennzeichneten Anzeige. Die mit 1 gekennzeichnete Anzeige zeigt nichts an. Zudem können Sie zur Steuerung des Verhaltens einer angeschlossenen USB Monitor-Anzeige mit der Windows-Taste + P ein Menü zum Moduswechsel aufrufen (und durchblättern). Bedienungsanleitung für LT1423pwC Breitbild-Touchscreen-Monitor...
Wenn Geräte angeschlossen sind, erscheint ein Symbol in der Taskleiste. Darüber erhalten Sie Zugriff auf das Manager-Menü von USB Monitor. So nutzen Sie das Manager-Menü von USB Monitor 1. Klicken Sie auf das USB Monitor-Symbol in der Taskleiste. Das nachstehend gezeigte Menü erscheint. Kapitel 4. Mit dem USB-Breitbildmonitor LT1423pwC arbeiten...
Schaltet die zweite Anzeige aus. Optimize for Video (Für Konfiguriert die zweite Anzeige für eine optimale Video optimieren) (nur Videoausgabe im Vollbildmodus. Windows 7) Hinweis: Text wird möglicherweise weniger deutlich angezeigt. Advanced Configuration Öffnet das Anzeigeeinstellungen-Fenster. (Erweiterte Konfiguration) Bedienungsanleitung für LT1423pwC Breitbild-Touchscreen-Monitor...
Bei Wiederanschluss bzw. Wiedereinschalten des USB-Grafikgeräts von USB Monitor kehrt die Anzeige in den Modus zurück, in dem sie sich vor dem Trennen des Anschlusses befunden hat. Fenster und Symbole, die sich zuvor auf dem Bildschirm befunden haben, werden jedoch nicht zurückverschoben. Kapitel 4. Mit dem USB-Breitbildmonitor LT1423pwC arbeiten...
Fehlerbehebung Dieser Abschnitt enthält Tipps zur Behebung von eventuell auftretenden Problemen. Außerdem erfahren Sie, wie Sie Lenovo kontaktieren, falls Sie die Probleme nicht selbst beheben können. Bevor Sie Lenovo kontaktieren, lesen Sie bitte die Empfehlungen zur Fehlerbehebung in dieser Anleitung und der Bedienungsanleitung Ihres Computers. Sie können sich natürlich auch an Ihren Systemadministrator oder den technischen Support Ihres Unternehmens wenden.
Seite 30
Unter Windows® 8-Systemen werden DVDs am Lenovo-USB-Breitbildmonitor LT1423pwC möglicherweise nicht richtig angezeigt. Verwenden Sie zum Betrachten von DVDs den integrierten Monitor Ihres Computers. Einige Softwareprogramme, die bestimmte direkte Zeichenbefehle nutzen (z. B. einige 2D-Spiele), unterstützen keine Anzeige am Lenovo-USB-Breitbildmonitor LT1423pwC. Falls Sie diese Spiele im Vollbildmodus spielen möchten, sollten Sie den Lenovo-USB-Breitbildmonitor...
Während der Garantiedauer ist auch Hilfe zum Ersetzen eines Produktes oder zum Austauschen defekter Komponenten verfügbar. Zudem sind Sie an Ihrem Standort berechtigt, Reparaturdienste in Anspruch zu nehmen, falls Ihre Option in einem Lenovo-Computer installiert ist. Ein Mitarbeiter des technischen Support von Lenovo kann Ihnen bei der Ermittlung der besten Alternative helfen.
Seite 33
Datum und Zeit der Land oder Gültig für Aktualisierung auf der Sprache Alte Telefonnummer(n) Neue Telefonnummer(n) Arbeitszeiten Region Internetseite 09:00:00 – 20:00 Uhr, Montag – (852) 3071-3561 Freitag 05.12.12 09:00 Uhr UTC+8:00 Hongkong 09:00:00 – 13:00:00 Uhr, Samstag Kantonesisch, ThinkPad (Hotline für technische Mandarin, Anfragen): 0800-839 (Macao) 09:00:00 –...
Seite 34
30.11.12 00:00 Uhr UTC-4:00 855-882-4402 24 Stunden täglich, 7 Tage die Woche Jungferninseln 30.11.12 00:00 Uhr UTC-5:00 Kaimaninseln 855-882-4402 24 Stunden täglich, 7 Tage die Woche 30.11.12 00:00 Uhr UTC-4:00 Curacao 855-882-4402 24 Stunden täglich, 7 Tage die Woche Bedienungsanleitung für LT1423pwC Breitbild-Touchscreen-Monitor...
Seite 35
Datum und Zeit der Land oder Gültig für Aktualisierung auf der Sprache Alte Telefonnummer(n) Neue Telefonnummer(n) Arbeitszeiten Region Internetseite 30.11.12 00:00 Uhr UTC-4:00 Grenada 855-882-4402 24 Stunden täglich, 7 Tage die Woche 855-882-4402 30.11.12 00:00 Uhr UTC-4:00 Guyana 24 Stunden täglich, 7 Tage die Woche Englisch 30.11.12 00:00 Uhr UTC-5:00 Jamaica...
Recycling information Lenovo encourages owners of information technology (IT) equipment to responsibly recycle their equipment when it is no longer needed. Lenovo offers a variety of programs and services to assist equipment owners in recycling their IT products. For information on recycling Lenovo products, go to: http://www.lenovo.com/lenovo/environment/...
Collecting and recycling a disused Lenovo computer or monitor If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Pr omotion of Ef fective Utilization of Resources.
