Anschluss und Montage

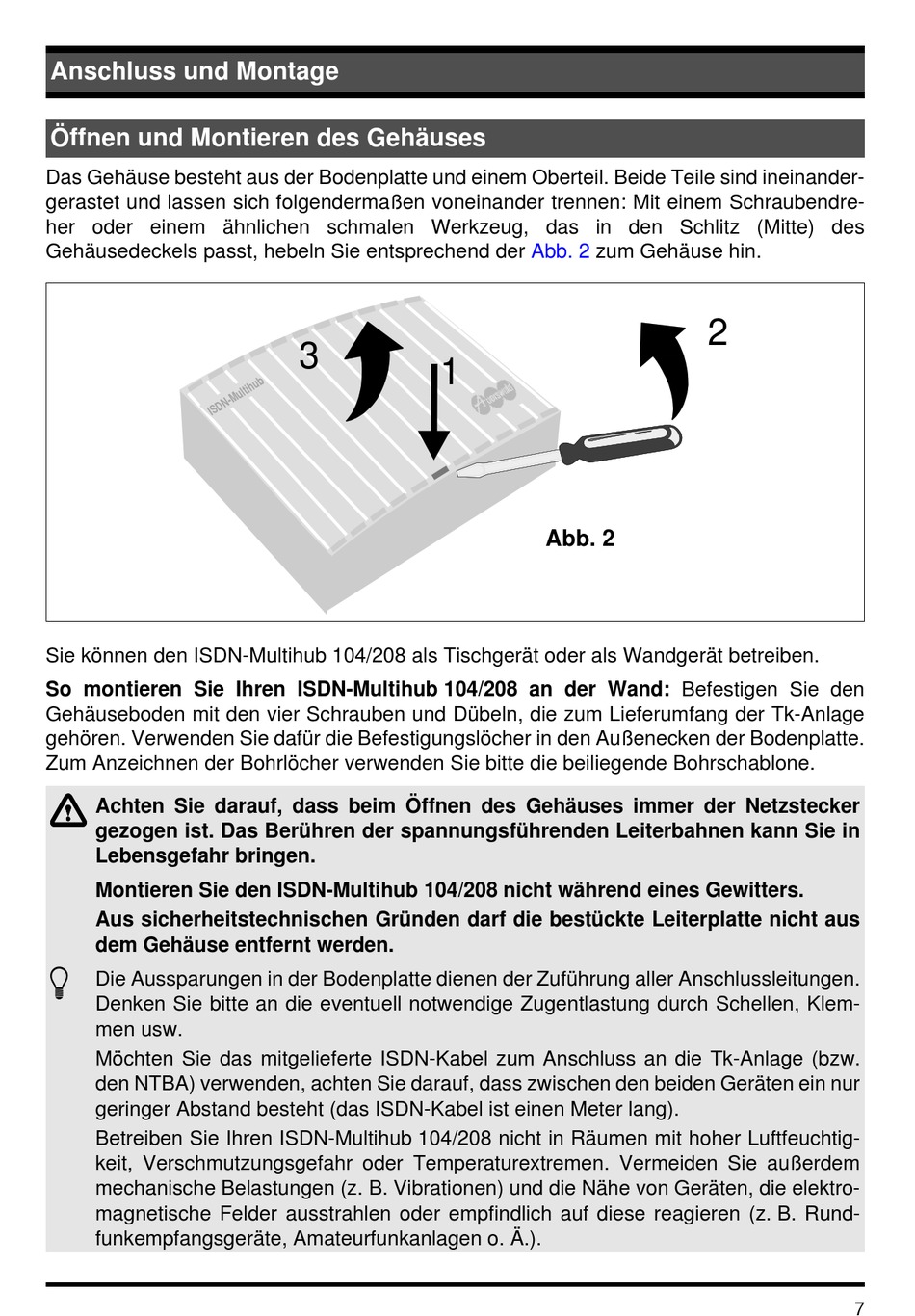

Öffnen und Montieren des Gehäuses
Das Gehäuse besteht aus der Bodenplatte und einem Oberteil. Beide Teile sind ineinander-
gerastet und lassen sich folgendermaßen voneinander trennen: Mit einem Schraubendre-
her oder einem ähnlichen schmalen Werkzeug, das in den Schlitz (Mitte) des
Gehäusedeckels passt, hebeln Sie entsprechend der
Sie können den ISDN-Multihub 104/208 als Tischgerät oder als Wandgerät betreiben.
So montieren Sie Ihren ISDN-Multihub 104/208 an der Wand: Befestigen Sie den
Gehäuseboden mit den vier Schrauben und Dübeln, die zum Lieferumfang der Tk-Anlage
gehören. Verwenden Sie dafür die Befestigungslöcher in den Außenecken der Bodenplatte.
Zum Anzeichnen der Bohrlöcher verwenden Sie bitte die beiliegende Bohrschablone.
e e e e
Achten Sie darauf, dass beim Öffnen des Gehäuses immer der Netzstecker
gezogen ist. Das Berühren der spannungsführenden Leiterbahnen kann Sie in
Lebensgefahr bringen.
Montieren Sie den ISDN-Multihub 104/208 nicht während eines Gewitters.
Aus sicherheitstechnischen Gründen darf die bestückte Leiterplatte nicht aus
dem Gehäuse entfernt werden.
h
Die Aussparungen in der Bodenplatte dienen der Zuführung aller Anschlussleitungen.
Denken Sie bitte an die eventuell notwendige Zugentlastung durch Schellen, Klem-
men usw.
Möchten Sie das mitgelieferte ISDN-Kabel zum Anschluss an die Tk-Anlage (bzw.
den NTBA) verwenden, achten Sie darauf, dass zwischen den beiden Geräten ein nur
geringer Abstand besteht (das ISDN-Kabel ist einen Meter lang).
Betreiben Sie Ihren ISDN-Multihub 104/208 nicht in Räumen mit hoher Luftfeuchtig-
keit, Verschmutzungsgefahr oder Temperaturextremen. Vermeiden Sie außerdem
mechanische Belastungen (z. B. Vibrationen) und die Nähe von Geräten, die elektro-
magnetische Felder ausstrahlen oder empfindlich auf diese reagieren (z. B. Rund-
funkempfangsgeräte, Amateurfunkanlagen o. Ä.).
3
1
Abb. 2
zum Gehäuse hin.
Abb. 2
2
7
