Snapper Classic Einbauanleitung Seite 9

ACHTEN SIE AUF DIE DIODEN IM RELAISSOCKEL!
Anode (Seite ohne Markierung) auf KL86 und Kathode (Seite mit Markierung) auf KL85

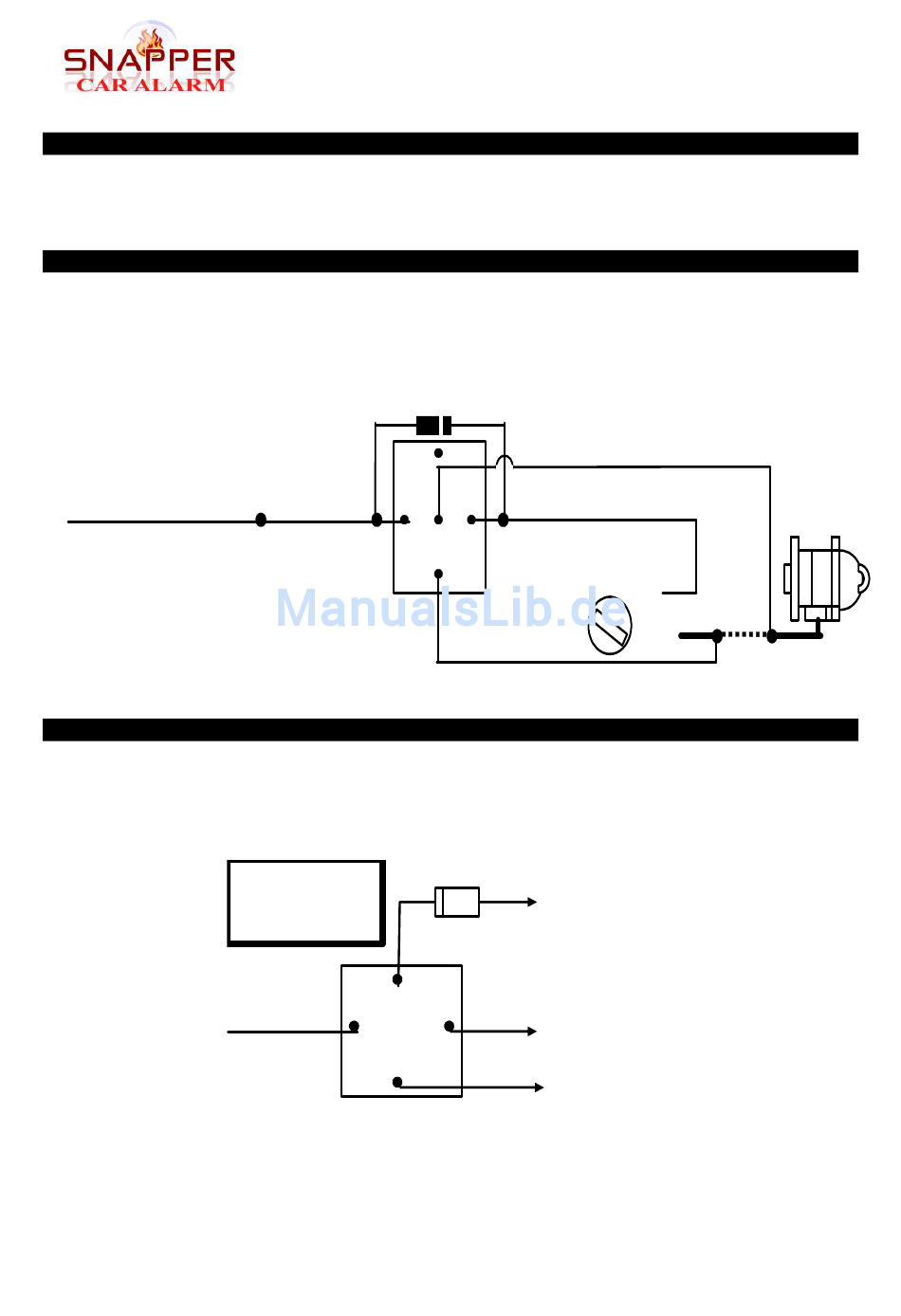

SCHWARZ/GELB (-) negativer Zubehörausgang – Masse wenn scharf
Diese Leitung führt bei geschärfter Anlage ein Massesignal und kann z.B. für eine
Anlasserunterbrechung genutzt werden.
SCH W AR Z/G ELB
vom Alarm m odul
Auch in dieser Schaltung immer Dioden nachrüsten. Dieses Bild zeigt Anschluss ohne Diode.
Möglichst immer installieren, da ansonsten Kurzschluss der Schaltausgänge!
VIOLETT (-) negativer Ausgang Kofferraumöffner
Nutzen Sie diese Leitung zur Kofferraumöffnung. Verwenden Sie immer ein Relais 30/40.
Ansteuerung externer Relais
Stromkreisunterbrechung
IN4003 D iode
86
Schw arz
Kofferraumöffner
Sicherung
Kofferraum-
Öffnung
VIOLETT
87a
86
30
G elb
87
85
Rot zum
Zündschloss
87a
30
"O ff"
"ACC "
Blau
+12V od. Masse
Signal je nach
Verwendung
87
+12V
85
Verbraucher
9
SNAPPER
Alarmsystem
Art.Nr: 3170 - 7701
"O n"
"Start"
X
Classic
A nlasser
