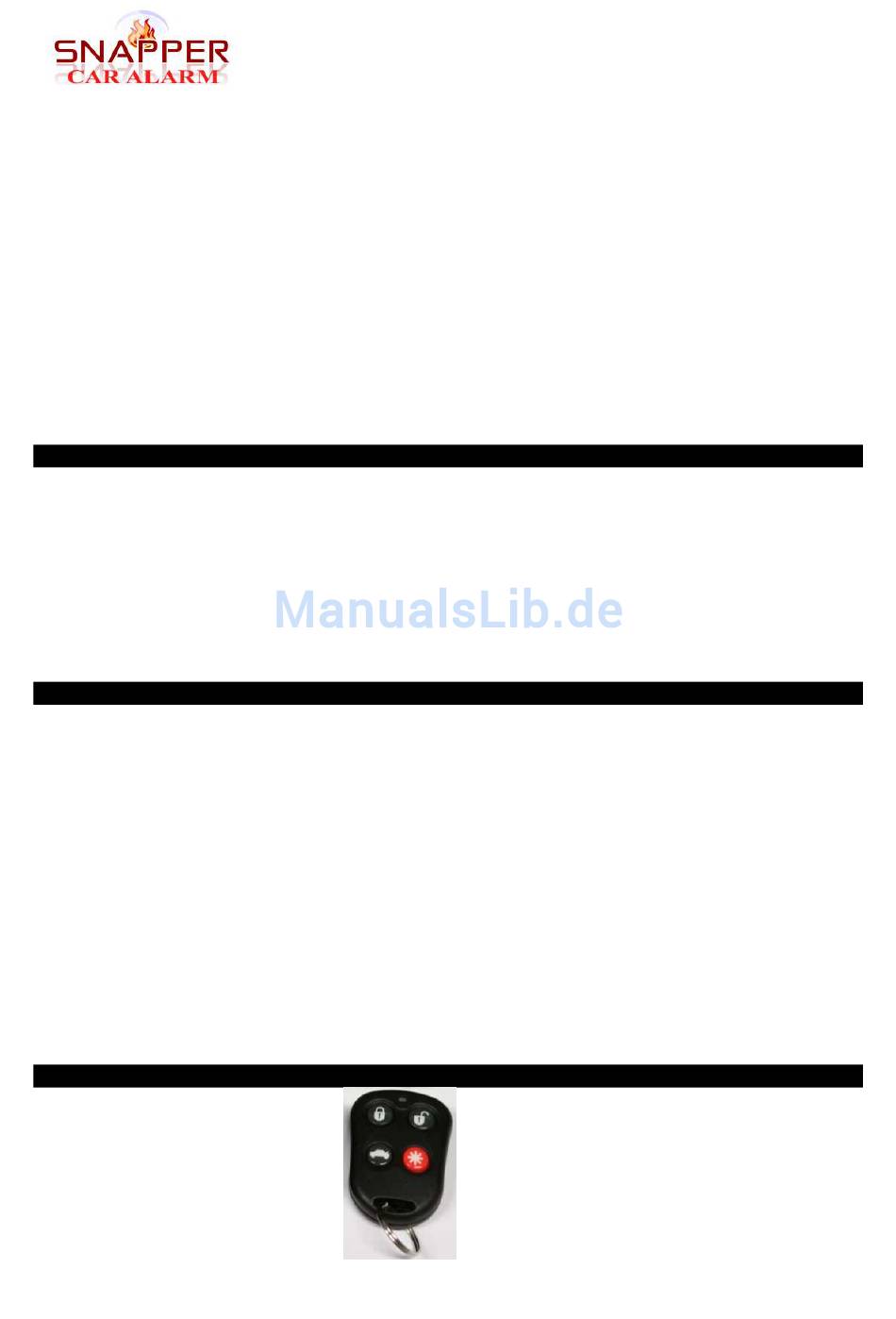

SNAPPER
Alarmsystem
Classic
Art.Nr: 3170 - 7701
Einbauanleitung
Das analoge Alarmsystem Snapper Classic kann in Fahrzeuge mit 12 Volt Bordnetzspannung
installiert werden. Die Zentralverriegelung kann positiv, negativ, Unterdruck und mit
nachgerüsteten Stellmotoren angesteuert werden.
Bitte lesen Sie sorgfältig die Einbauanleitung. Diese Anleitung kann ohne Ankündigung geändert
werden. Ohne vorherige schriftliche Zustimmung von Pekatronic Elektronik Vertrieb darf diese
Anleitung oder Teile davon nicht zu irgendeinem Zweck reproduziert, in irgendeiner Form
elektronisch oder mechanisch übertragen oder verändert werden. Pekatronic Elektronik Vertrieb
haftet nicht für direkte, indirekte, besondere, zufällige oder Folgeschäden, die durch die
Verwendung, Unfähigkeit oder Rechtswidrigkeit des Produkts verursacht werden.
Installation
Der Einbau sollte nur durch qualifiziertes Personal ausgeführt werden. Alle Verbindungen dieser
Installation müssen verlötet und mit Gewebetape isoliert werden. Unterbrechen Sie keine Leitungen
deren Funktion Sie nicht beurteilen können oder nicht kennen. Installieren Sie die Steuerbox des
Alarmsystems im Innenraum des Fahrzeugs. Die Sirene muss in einem geschützten Bereich nach
unten „strahlend", entfernt von heißen Teilen und schwer zugänglich installiert werden. Im Falle
einer Motorreinigung muss die Sirene vor Wasser und Reinigungsmitteln geschützt werden. Nach
erfolgreicher Installation testen Sie immer alle Funktionen des Alarmsystems. Nur ein absolut
fehlerfreies Alarmsystem darf an den Fahrzeugbesitzer übergeben werden.
Funktionen
- Ansteuerung der Zentralverriegelung
- Anschluss Alarmsensoren
- LED mit Status-Anzeige
- optische Bestätigung über die Blinkleuchten bei ZV Öffnen und ZV Schließen
- optische Bestätigung über die Blinkleuchten im Alarmfall
- Panikalarm über Fernbedienung
- verzögerte Innenlichtsteuerung
- automatische Wiedereinschaltung, wenn keine Fahrzeugtür geöffnet wurde
- Anti Carjacking Funktion (wählbar)
- Stromkreisunterbrechung
- Ansteuerung Fensterhebermodule etc. möglich
- Ansteuerung Kofferraumöffner
- Ansteuerung Sirene, Ortung, Pager etc.
- Service Mode

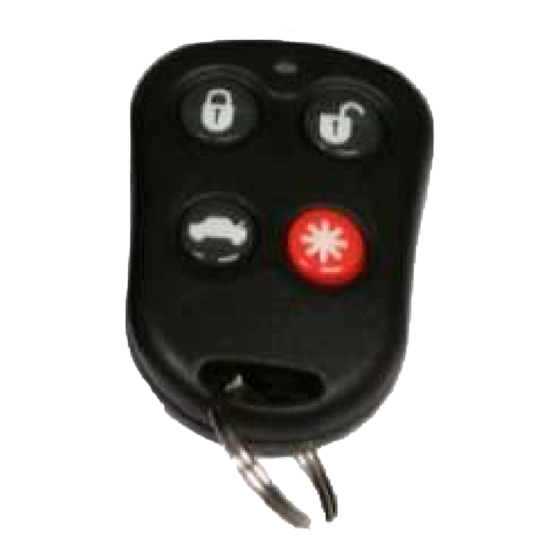

4-Tasten Funkfernbedienung
